Servo-kytkimet Valmistajat

Servokytkin yhdistää servomoottorin koneen komponenttiin välittäen vääntömomentin erittäin tarkasti, ilman välystä ja vääntöjäykkyyttä sekä kompensoimalla akselivirheitä, mikä on ratkaisevan tärkeää tarkan automaation (robotiikka, CNC) kannalta varmistamalla tasaisen ja luotettavan liikkeenhallinnan dynaamisissa ja nopeissa järjestelmissä. Keskeisiä tyyppejä ovat metallipalkeet, kiekko- ja elastomeerikytkimet, joista jokainen tarjoaa ainutlaatuisia etuja, kuten äärimmäisen jäykkyyden tai vaimennuksen, jotka on suunniteltu minimoimaan inertia ja tärinä järjestelmän optimaalisen suorituskyvyn saavuttamiseksi.

Ydintoiminnot ja ominaisuudet

Vääntömomentin siirto: Liitä moottorin käytettävään osaan (kuten kuularuuviin tai hammaspyörään) pyörimisvoiman siirtämiseksi.

Zero-Backlash: Poistaa yhteyden leikin, mikä varmistaa tarkan käskystä liikettä -käännöksen, mikä on erittäin tärkeää suuren tarkkuuden kannalta.

Vääntöjäykkyys: Kestää vääntymistä ja säilyttää tarkkuuden ja vasteen dynaamisissa järjestelmissä.

Virheen kompensointi: Soveltuu pieneen akselin kulmaan, yhdensuuntaiseen tai aksiaaliseen siirtymiseen vahingoittamatta osia.

Pieni hitausmomentti: Kevyt rakenne mahdollistaa nopean kiihdytyksen ja hidastuksen nopeissa sovelluksissa.

Yleisiä tyyppejä ja esimerkkejä

Palkeliitokset: Käytä ohuita, taipuisia metallipalkkeja korkean vääntöjäykkyyden ja nollavälyksen saavuttamiseksi, mikä on ihanteellinen tarkkuuskäyttöön.

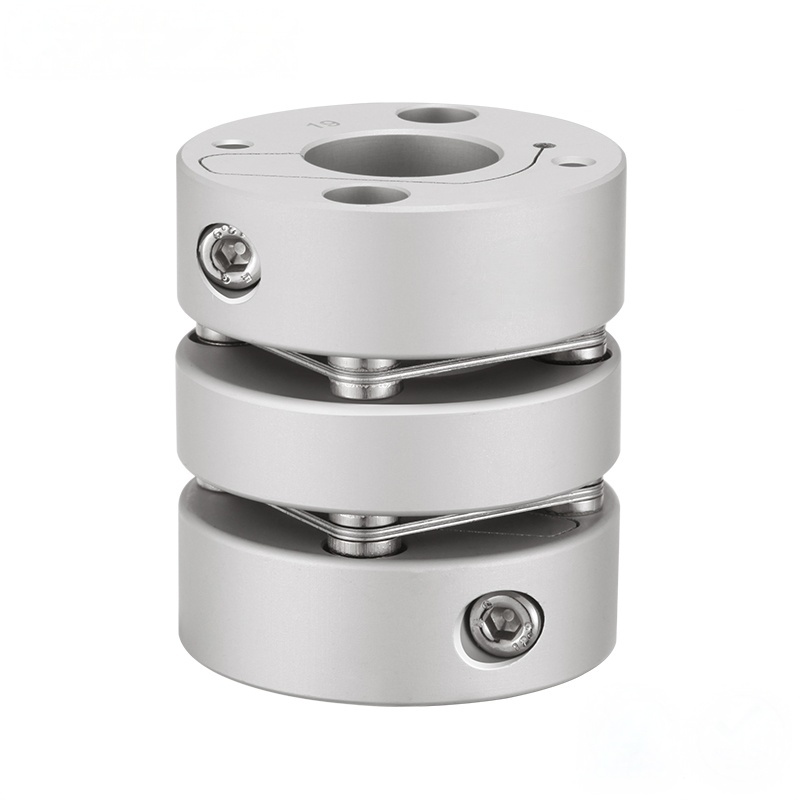

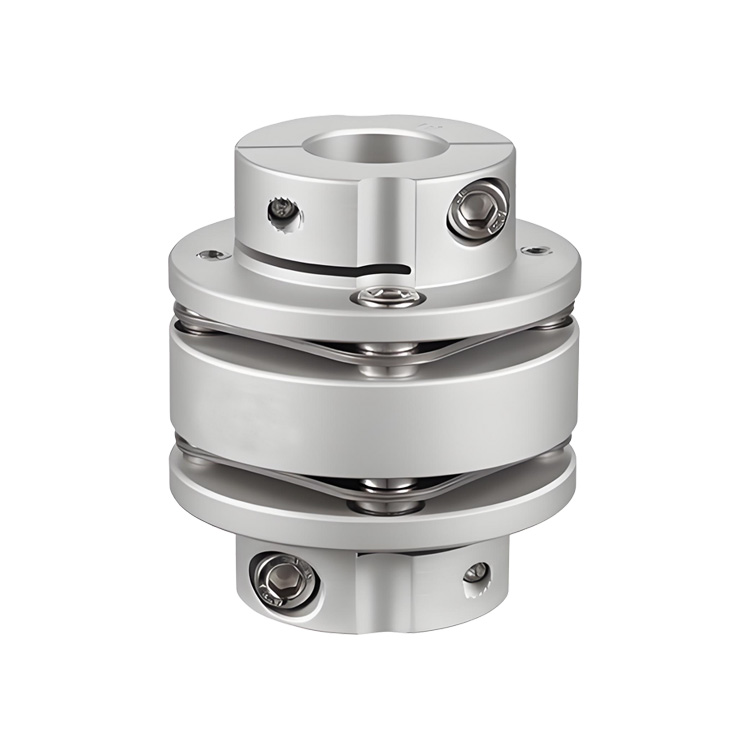

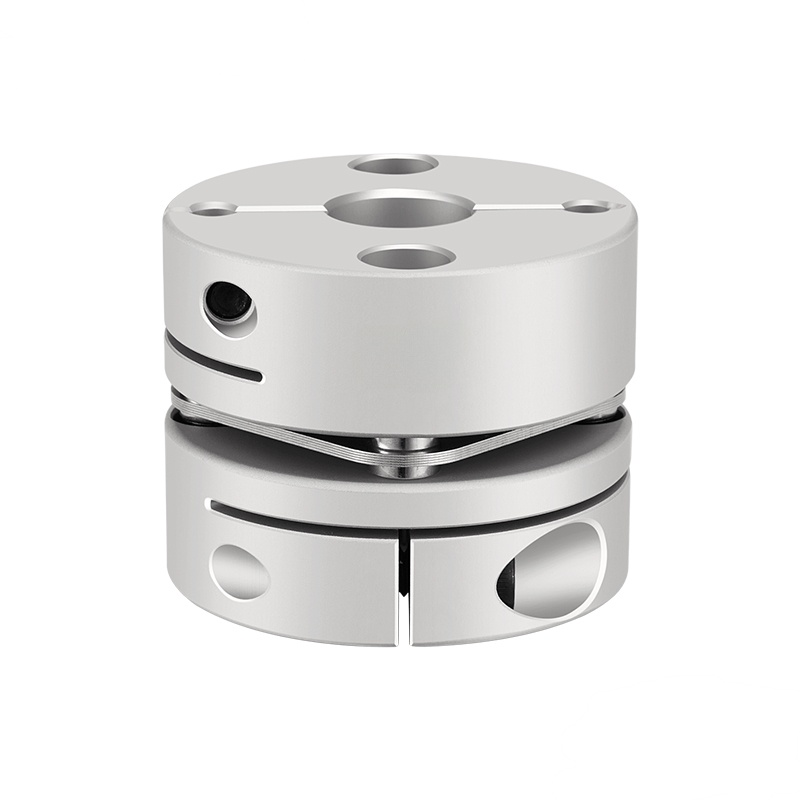

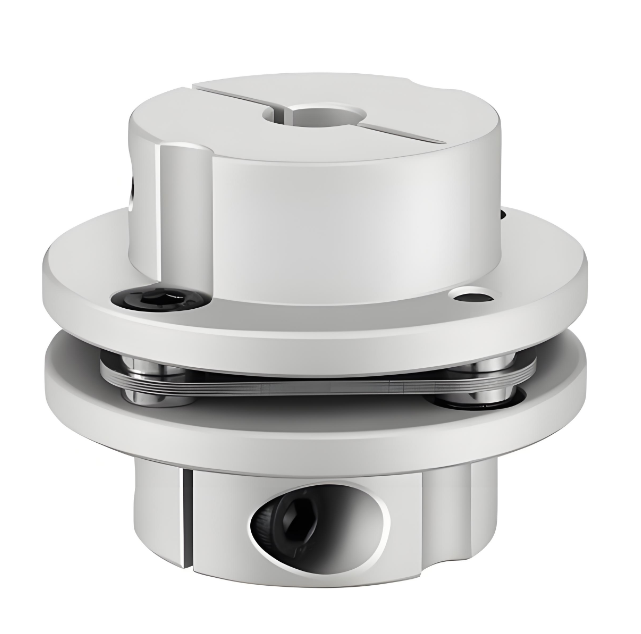

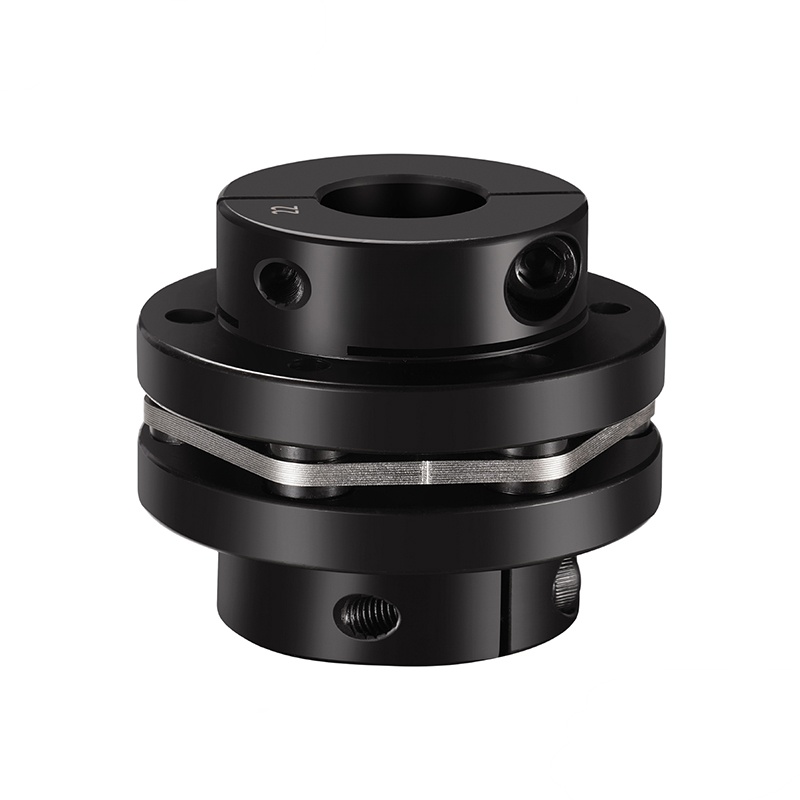

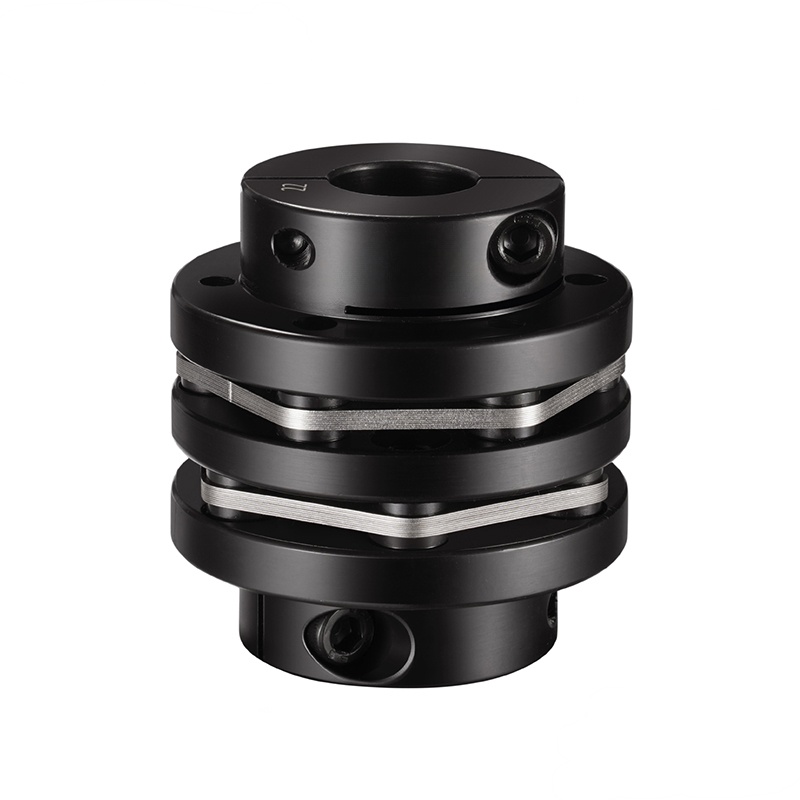

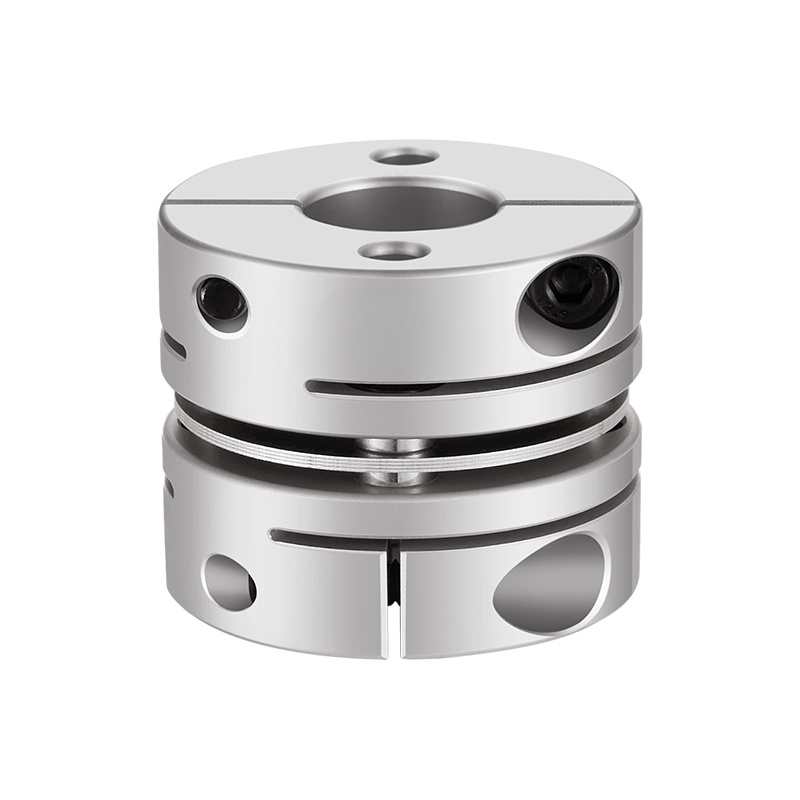

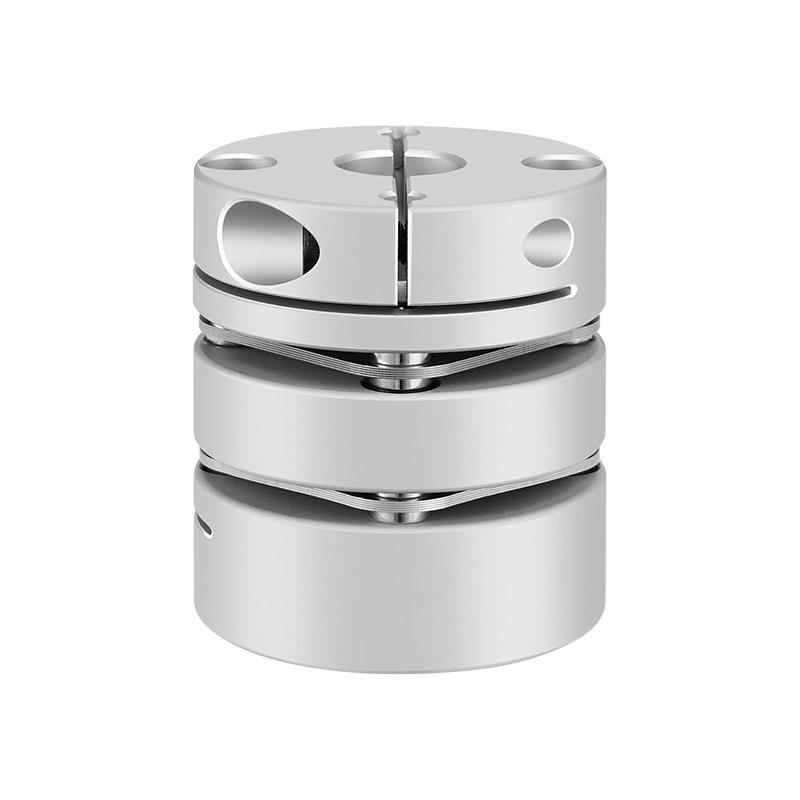

Levykytkimet: Siirrä vääntömomentti ohuiden metallilevyjen läpi, jotka tarjoavat suuren jäykkyyden pienellä inertialla, mutta voivat olla herkkiä.

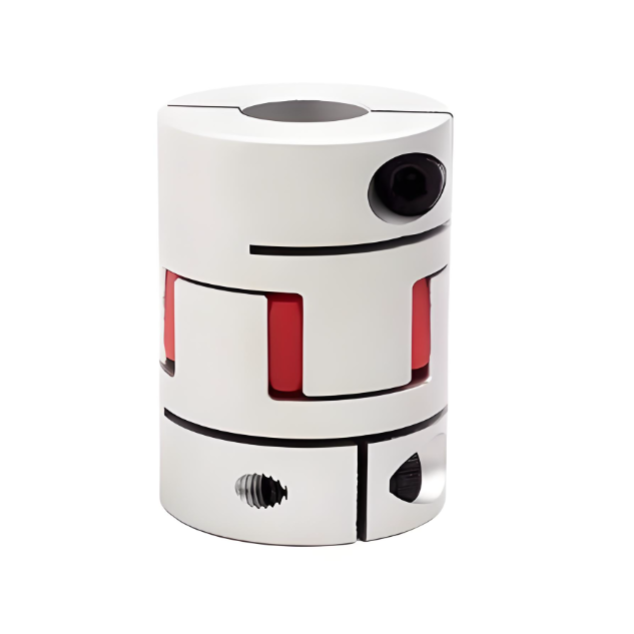

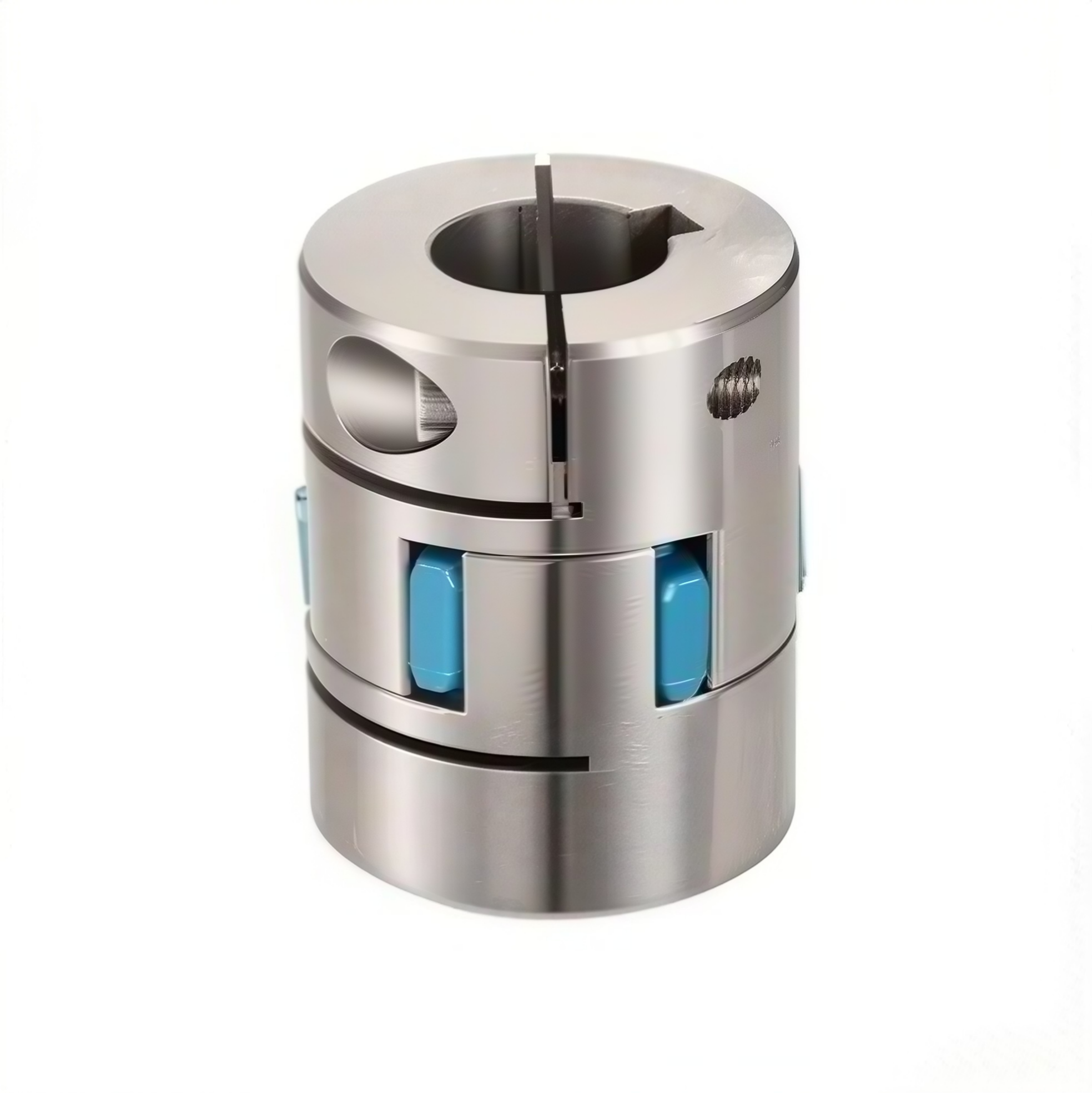

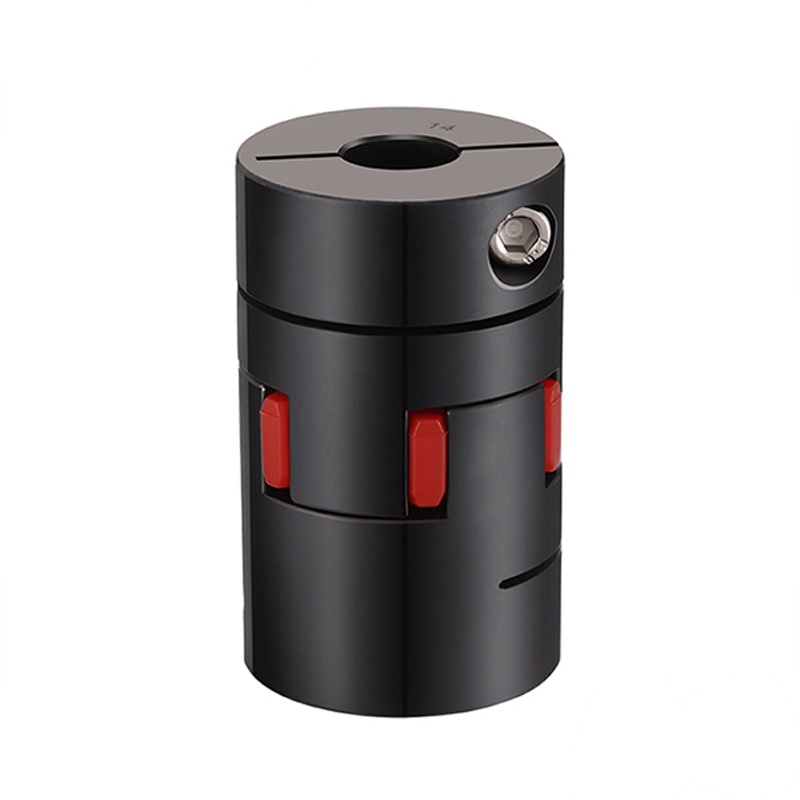

Elastomeeri-/hämähäkkiliitokset: Käytä joustavaa polyuretaanielementtiä (hämähäkki) tärinän vaimentamiseen ja kohdistusvirheiden käsittelyyn, mikä tarjoaa kustannustehokkaan vaihtoehdon.

Oldham Couplings: Keskimmäinen liukulevy, joka tarjoaa nolla välyksen ja mahdollistaa merkittävän yhdensuuntaisen kohdistusvirheen, jota käytetään usein stepper-järjestelmissä.

Missä niitä käytetään

Robotiikka ja automaatio: Tarkkaan paikannukseen ja sujuvaan liikkeeseen.

Työstökoneet (CNC): High-dynaamisissa syöttökäytöissä.

Puolijohdevalmistus: Komponenttien tarkkaan sijoittamiseen.

Pakkauskoneet: Tarkkoja, toistettavia liikkeitä varten.

Tietoa Rokangista
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd.:llä on yli 80 miljoonan juanin kiinteät varat ja tiimi, jossa on ammattitaitoisia asiantuntijoita mekaanisessa suunnittelussa, tarkkuusvalmistuksessa, lämpökäsittelyssä, hitsauksessa jne.; yrityksellä on kattava yhden luukun prosessointilaitteisto ja sarja laaduntarkastusjärjestelmiä, kuten mittaus, fysikaalinen ja kemiallinen testaus sekä dynaaminen testaus, ja sillä on kattava mekaaninen prosessointikyky. Servokytkinten valmistajat ja Servomoottorikytkinten tehdas Kiinassa. Yritys on jo vuosien ajan sitoutunut pallohäkkityyppisten tasavirtanivelten, ristiakselityyppisten nivelten ja rumpuhammaskytkinten tutkimukseen, kehitykseen ja valmistukseen. Se on tehnyt tiivistä yhteistyötä sotilas- ja paikallisten tutkimuslaitosten sekä PLA:n laivastoakatemian voimatekniikan osaston kanssa ja laajentanut toimintaansa tarkkuus-, raskas- ja nopeusalueille. Tuotteet ovat onnistuneesti korvanneet ulkomaisia tunnettuja tuotteita erinomaisella suorituskyvyllä, ja prosessitekniikka on saavuttanut kansainvälisen huipputason. Niitä on käytetty laajasti nosto- ja kuljetus-, metallurgiakoneissa, metallinvalssauksessa, rakennuskoneissa, kaivoskoneissa, petrokemianteollisuudessa, tekstiilikoneissa, sotilasaluksissa, panssaroiduissa ajoneuvoissa, rautatievetureissa, erikoisajoneuvoissa ja muilla aloilla. Tuotteiden laatu ja palvelu ovat saaneet tunnustusta ja kiitosta käyttäjiltä, ja niitä viedään Eurooppaan, Amerikkaan, Venäjälle, Lähi-itään, Intiaan ja muihin maihin ja alueille. Viime vuosina yritys on keskittynyt pallohäkkitasavirtanivelten syvälliseen tutkimukseen ja kehitykseen, ja on kehittänyt ruuvipumpuille tarkoitettuja pallohäkkitasavirtaniveliä, kuulaliuskapallohäkkitasavirtaniveliä, koaksiaalisia kaksinopeuksisia ja kaksisuuntaisia pallohäkkitasavirtaniveliä. Mukautetut servomoottorikytkimet. Se ratkaisee perusteellisesti uudet ongelmat, joita käyttäjät tällä hetkellä kohtaavat käytön aikana. Yritys on aina noudattanut liiketoimintaperiaatetta "laatu ensin, rehellinen johtaminen ja asiakas ensin". Olemme valmiita työskentelemään kanssanne erinomaisten tuotteiden, kilpailukykyisten hintojen ja huomaavaisen palvelun avulla luodaksemme loistavan uran!

Kunniamaininta

Uutiset
Alan tietämys

Servo-kytkimet moderneissa liikkeenohjausjärjestelmissä

Servokytkimet ovat keskeisiä mekaanisia komponentteja, joita käytetään yhdistämään servomoottorit käyttöelementeillä, kuten kuularuuveilla, johtoruuveilla, vaihdelaatikoilla tai pyörivillä pöydillä. Automaatio- ja tarkkuuskoneistoissa servomoottorikytkimillä on suora rooli ohjauskäskyjen muuntamisessa tarkaksi mekaaniseksi liikkeeksi. Niiden suunnittelu keskittyy nollavälykseen, korkeaan vääntöjäykkyyteen ja alhaiseen inertiaan nopean vasteen ja vakaan asennon tukemiseksi.

Koska automaatiojärjestelmät toimivat edelleen suuremmilla nopeuksilla ja tiukemmilla tarkkuusvaatimuksilla, servokytkimen suorituskyky vaikuttaa yhä enemmän järjestelmän kokonaistehokkuuteen, toistettavuuteen ja käyttöikään.

Servomoottorikytkimen ydinrooli

Servomoottorin kytkin siirtää vääntömomentin moottorin akselilta käytettävälle komponentille säilyttäen samalla tarkan kulmasynkronoinnin. Kaikki kadonnut liike tai elastinen viive tässä yhteydessä voi heikentää paikannustarkkuutta, erityisesti suljetun silmukan ohjausjärjestelmissä.

Servokytkimet on siksi suunniteltu tarjoamaan jäykkä mutta joustava liitos. Ne siirtävät vääntömomenttia tehokkaasti samalla kun ne kompensoivat pieniä akselivirheitä, jotka aiheutuvat asennustoleransseista, lämpölaajenemisesta tai rakenteellisesta taipumasta.

Nolla välystä ja paikannustarkkuus

Nollavälys on ratkaiseva vaatimus servokytkimille. Välys aiheuttaa viivettä moottorin pyörimisen ja ajetun liikkeen välillä, mikä voi johtaa paikannusvirheisiin, tärinään ja ohjauksen epävakauteen.

Servomoottorikytkennät mahdollistavat suoran ja ennustettavan reagoinnin ohjaussignaaleihin poistamalla mekaanisen välyksen esikuormitettujen tai elastisten voimansiirtoelementtien kautta. Tämä ominaisuus on olennainen CNC-koneissa, robottiliitoksissa ja puolijohdelaitteessa, joissa vaaditaan mikronitason tarkkuutta.

Vääntöjäykkyys ja dynaaminen vaste

Vääntöjäykkyys määrittää kuinka paljon kytkin vääntyy kuormituksen alaisena. Servokäyttöisissä järjestelmissä suurempi vääntöjäykkyys parantaa dynaamista vastetta ja auttaa ylläpitämään ohjaustarkkuutta nopean kiihdytyksen ja hidastuksen aikana.

Erilaiset servokytkinmallit tarjoavat vaihtelevia jäykkyystasoja, minkä ansiosta insinöörit voivat tasapainottaa jäykkyyttä tärinäkäyttäytymisen kanssa. Oikea valinta auttaa välttämään resonanssia säilyttäen samalla tasaisen ja vakaan liikkeen koko käyttönopeusalueella.

Virheen kompensointi ilman tarkkuuden menetystä

Jopa tarkkuusasennelmissa täydellinen akselin kohdistus on vaikea saavuttaa. Servokytkimet on suunniteltu vaimentamaan rajoitettuja kulma-, yhdensuuntaisia ​​ja aksiaalisia poikkeamia siirtämättä liiallisia voimia moottorin laakereihin tai käytettyihin komponentteihin.

  • Kulmavirhe akselin lievästä kallistuksesta
  • Rinnakkaissiirtymä asennustoleranssien vuoksi
  • Lämpölaajenemisen aiheuttama aksiaalinen liike

Tämä hallittu joustavuus parantaa järjestelmän kestävyyttä säilyttäen samalla paikannustarkkuuden ja toistettavuuden.

Pieni hitausmomentti suurnopeuksille automaatioille

Matala inertia on toinen servomoottorikytkimien kriittinen ominaisuus. Kevyt rakenne vähentää moottoriin heijastuvaa kuormitusta, mikä mahdollistaa nopeamman kiihtyvyyden, hidastumisen ja suunnanmuutoksen.

Nopeassa automaatiossa ja robotiikassa pyörivän massan minimoiminen parantaa suoraan sykliaikoja ja energiatehokkuutta samalla kun se tukee tarkkaa ohjausta dynaamisissa olosuhteissa.

Yleiset tyypit Servo-kytkimet

Erilaiset servosovellukset vaativat erilaisia kytkentäominaisuuksia. Useita servokytkintyyppejä käytetään yleisesti jäykkyyden, vaimennus- ja kohdistusvirhetarpeiden perusteella.

  • Paljeliitokset ohuilla metallipalkeilla korkean vääntöjäykkyyden ja nollavälyksen aikaansaamiseksi
  • Levykytkimet siirtävät vääntömomentin joustavien metallilevyjen läpi pienellä inertialla
  • Elastomeeri- tai hämähäkkiliittimet, jotka vaimentavat tärinää ja sietävät kohdistusvirheitä
  • Oldham-kytkimet on suunniteltu nollavälykseen ja suurempiin yhdensuuntaisiin kohdistusvirheisiin

Servomoottorikytkimien käyttöalueet

Servokytkimiä käytetään laajalti teollisuudessa, jotka luottavat tarkaan ja toistettavaan liikkeeseen. Niiden suorituskyky vaikuttaa suoraan tuotteen laatuun ja prosessin vakauteen.

  • Teollisuusrobotiikka ja automatisoidut kokoonpanojärjestelmät
  • CNC-työstökoneet ja nopeat syöttölaitteet
  • Puolijohteiden ja elektroniikan valmistuslaitteet
  • Pakkaus- ja etiketöintikoneet, jotka vaativat toistettavaa liikettä

Valmistuksen tarkkuus ja suunnittelukyky

Servokytkimien suorituskyky riippuu suuresti koneistuksen tarkkuudesta, materiaalin valinnasta ja laadunvalvonnasta. Tiukat toleranssit ja yhdenmukaiset mekaaniset ominaisuudet vaaditaan nollavälyksen ja vakaan jäykkyyden saavuttamiseksi.

Jiangsu Rokang Heavy Industry Technology Co., Ltd., jolla on pitkäaikainen kokemus voimansiirto- ja kytkentäteknologioista, käyttää tarkkuusvalmistus- ja suunnitteluosaamistaan ​​kehittääkseen servokytkinratkaisuja, jotka soveltuvat korkean tarkkuuden automaatioon ja teollisiin liikkeenohjausjärjestelmiin.

Johtopäätös

Servokytkimet ja servomoottorikytkimet ovat tarkkuusautomaation peruskomponentteja. Nollavälyksen, hallitun vääntöjäykkyyden, kohdistusvirheen kompensoinnin ja alhaisen inertian ansiosta ne mahdollistavat tarkan, herkän ja luotettavan liikkeenhallinnan. Automaatiojärjestelmien kehittyessä edelleen hyvin suunnitellut servokytkimet ovat edelleen välttämättömiä korkean suorituskyvyn ja pitkän aikavälin toiminnan vakauden saavuttamiseksi.
