Servomoottorin kalvokytkimet Precision Motion Systemsissä

Servomoottorien kalvokytkimet ovat erikoistuneita voimansiirtokomponentteja, jotka on suunniteltu yhdistämään servomoottorit, joissa on käyttöelementtejä, kuten kuularuuveja, lineaarisia toimilaitteita tai tarkkuusvaihteita. Niiden ensisijainen tehtävä on siirtää vääntömomentti suurella tarkkuudella säilyttäen nolla välyksen ja vakaan vääntökäyttäytymisen. Suorituskykyisissä servojärjestelmissä kytkentä vaikuttaa suoraan paikannustarkkuuteen, vastenopeuteen ja pitkän aikavälin toimintavakauteen.

Verrattuna yleiskäyttöisiin joustaviin liittimiin, kalvokytkimet valitaan siellä, missä tarkkuus ja tehokkuus ovat kriittisiä. Niiden metallipohjainen elastinen rakenne tukee johdonmukaista liikkeenhallintaa dynaamisissa automaatioympäristöissä.

Servomoottorin kalvokytkimien rakennesuunnittelu

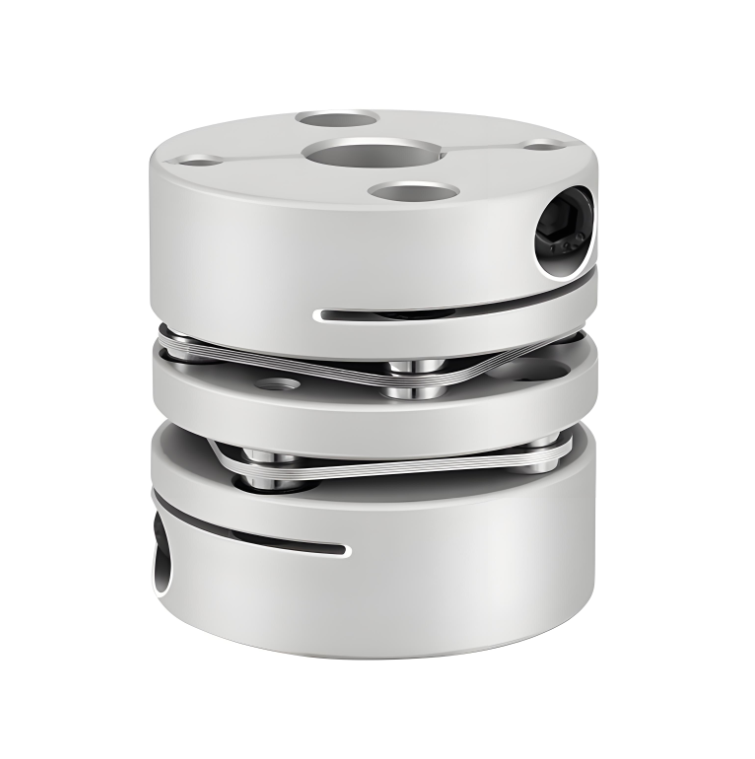

Servomoottorin kalvokytkin koostuu tyypillisesti kahdesta navasta, jotka on yhdistetty yhdellä tai useammalla ohuella metallikalvolla. Nämä kalvot valmistetaan joustavina levyinä tai kiekkomaisina elementteinä ja ne on sijoitettu moottorin akselin ja käytettävän akselin väliin. Navat asennetaan suoraan akseleille kiristämällä, kiilauralla tai muilla tarkkuuskiinnitysmenetelmillä.

Kalvoelementit on suunniteltu taipumaan elastisesti kuormituksen alaisena samalla kun ne pysyvät vääntöjäykkyinä. Tämä tasapaino joustavuuden ja jäykkyyden välillä mahdollistaa sen, että kytkin siirtää vääntömomentin tarkasti samalla kun se ottaa huomioon pienen akselivirheen.

Vääntömomentin siirto elastisten metallikalvojen kautta

Servomoottorin kalvokytkimessä vääntömomentti virtaa moottorin akselilta ensimmäiseen napaan, kalvoelementtien poikki ja käytettävään kuormaan yhdistettyyn napaan. Välitysreitti perustuu kalvon elastiseen muodonmuutokseen pikemminkin kuin liukuvaan tai vierivään kosketukseen.

Koska vääntömomentti siirretään jatkuvan metallirakenteen kautta, kytkimellä on korkea vääntöjäykkyys. Tämä ominaisuus tukee tarkkaa vääntömomenttivastetta ja minimoi kulmapoikkeaman nopeiden kiihtyvyyden tai kuormituksen muutosten aikana.

Virheen kompensointi ilman kantavaa rasitusta

Pieniä virheitä servomoottorin akselien ja käytettävien komponenttien välillä ei voida välttää käytännön asennuksissa. Servomoottorin kalvokytkimet kompensoivat nämä poikkeamat kalvoelementtien hallitulla taivutuksella.

• Lämpölaajenemisen aiheuttama aksiaalinen siirtymä
• Asennustoleransseista johtuva kulmavirhe
• Pienet yhdensuuntaiset akselisiirrot

Vaimentamalla nämä liikkeet sisäisesti kytkin vähentää ei-toivottujen voimien siirtymistä moottorin laakereihin ja käytettyihin laitteisiin, mikä tukee pidempää käyttöikää.

Nolla takaiskua ja liikkeen tarkkuus

Nolla välys on välttämätöntä servokäyttöisissä järjestelmissä, joissa liikekomennot on muutettava suoraan mekaaniseksi liikkeeksi. Monet servomoottorin kalvokytkimet saavuttavat nolla välyksen tarkkuuskoneistettujen navojen, tiukasti säädetyn kalvogeometrian ja turvallisten liitosmenetelmien, kuten pultti- tai hitsausliitosten, ansiosta.

Tämä jäykkä, väljä liitäntä auttaa ylläpitämään tarkan synkronoinnin servomoottorin ja käytettävän akselin välillä, mikä parantaa toistettavuutta ja paikannustarkkuutta suljetun silmukan ohjausjärjestelmissä.

Matala inertia ja korkea dynaaminen suorituskyky

Servomoottorin kalvokytkimet on tyypillisesti suunniteltu pienellä massalla ja kompaktilla geometrialla. Pienempi hitausmomentti rajoittaa moottoriin heijastuvaa kuormaa, mikä mahdollistaa nopeamman kiihtyvyyden ja hidastuvuuden.

Suurinopeuksisessa automaatiossa ja robotiikassa tämä alhainen inertia lyhentää jaksoaikoja ja parantaa energiatehokkuutta samalla, kun säilyy vakaa dynaaminen käyttäytyminen.

Huoltovapaa toiminta ja palvelun luotettavuus

Koska kalvokytkimet toimivat ilman liukukosketusta, ne eivät vaadi voitelua. Tämä huoltovapaa ominaisuus vähentää käyttökustannuksia ja yksinkertaistaa järjestelmän ylläpitoa erityisesti puhtaissa tai suljetuissa ympäristöissä.

Täysmetallinen kalvorakenne tukee myös pitkää käyttöikää syklisessä kuormituksessa, mikäli käyttörajoja noudatetaan. Joissakin malleissa kalvo voidaan suunnitella epäonnistumaan ennustettavalla tavalla äärimmäisessä ylikuormituksessa, mikä tarjoaa tietyn tason mekaanista suojausta kytketyille laitteille.

Servokäyttöisten laitteiden sovellusalueet

Servomoottorin kalvokytkimiä käytetään laajalti sovelluksissa, jotka vaativat tarkkaa liikkeenohjausta ja vakaata vääntömomentin siirtoa.

• CNC-työstökoneiden syöttöakselit ja paikannusjärjestelmät
• Teollisuusrobotit ja automatisoidut kokoonpanolinjat
• Puolijohteiden valmistus- ja tarkastuslaitteet
• Nopeat pakkaus- ja etiketöintikoneet

Tekniset valmiudet kalvokytkennän suorituskyvyn takana

Servomoottorien kalvokytkimien luotettavan suorituskyvyn saavuttaminen edellyttää tarkkaa materiaalin hallintaa, tarkkaa koneistusta ja tiukkaa laaduntarkastusta. Tasainen kalvon paksuus, tasapainoinen geometria ja hallittu kokoonpano vaikuttavat suoraan jäykkyyteen ja väsymisikään.

Jiangsu Rokang Heavy Industry Technology Co., Ltd., jolla on kokemusta tarkkuusvoimansiirron komponenteista ja edistyneistä kytkentätekniikoista, integroi insinööriosaamisensa erittäin tarkkoihin servojärjestelmiin soveltuvien kalvokytkimien kehittämiseen useissa teollisissa sovelluksissa.

Johtopäätös

Servomoottorien kalvokytkimet tarjoavat tarkan, tehokkaan ja luotettavan yhteyden servomoottorien ja käytettävien komponenttien välillä. Nollavälyksen, korkean vääntöjäykkyyden, kohdistusvirheen kompensoinnin ja huoltovapaan toiminnan ansiosta ne tukevat tarkkaa liikkeenohjausta nykyaikaisissa automaatiojärjestelmissä. Servotekniikan kehittyessä kalvokytkimet ovat edelleen tärkeä osa tasaisen suorituskyvyn ja pitkän aikavälin järjestelmän vakauden saavuttamista.
