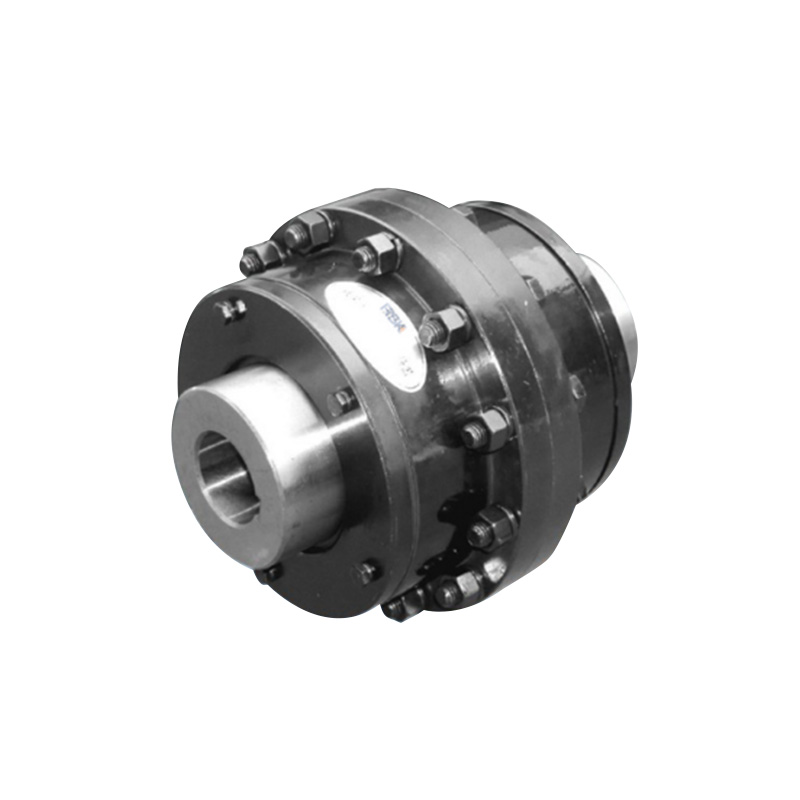

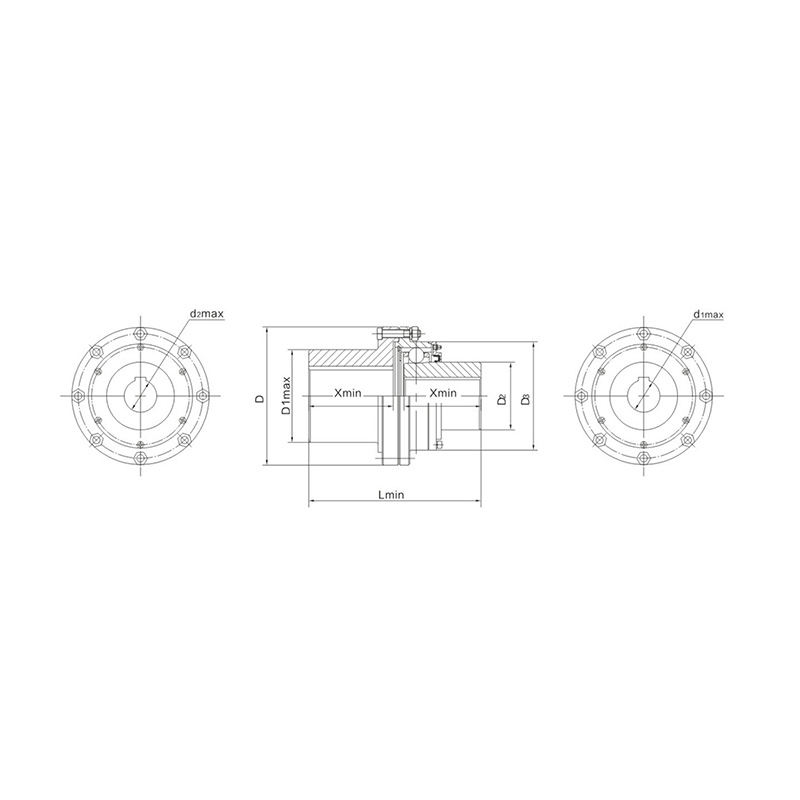

Sukelluskykyinen CVJ-arkkitehtuuri ja mitä se ratkaisee todellisissa voimansiirtoasetteluissa

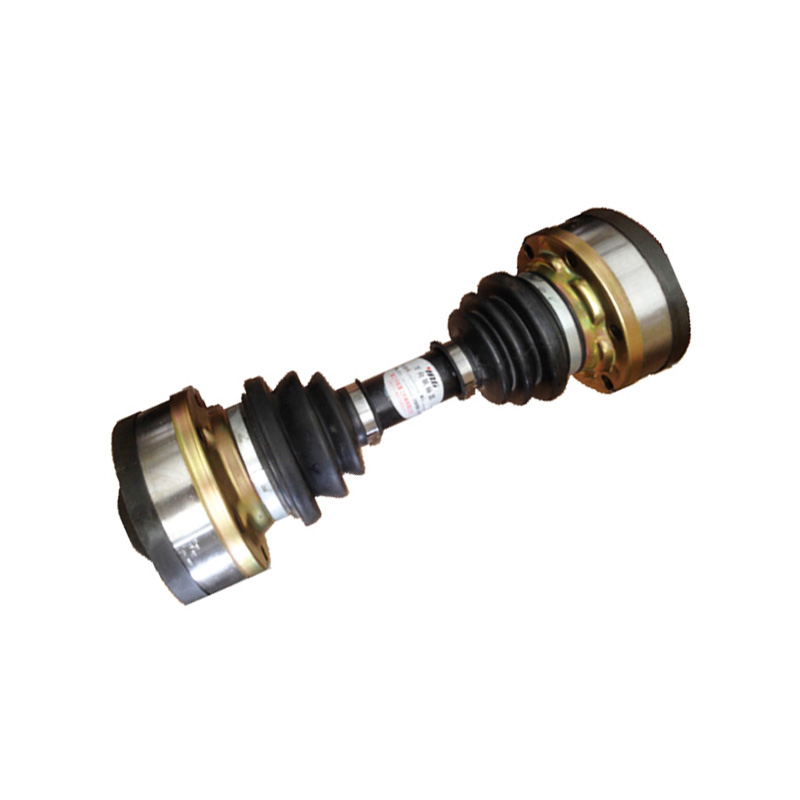

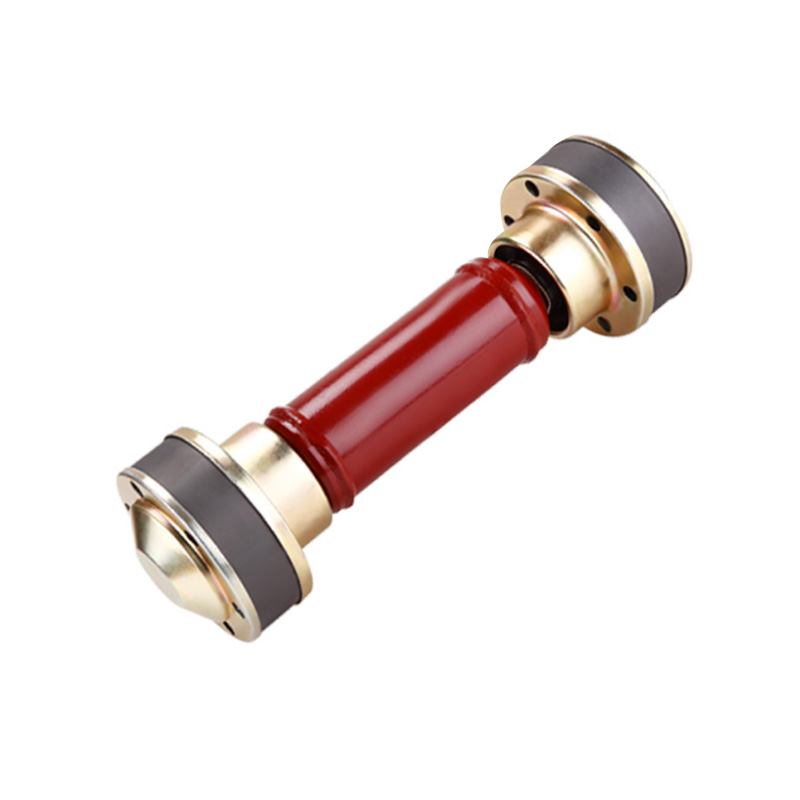

sisään liukuvat CV-liitokset , ulommat kilpapalloradat ovat samansuuntaisia nivelakselin kanssa , mahdollistaen suhteellisen aksiaalisen liikkeen sisä- ja ulkokomponenttien välillä siirtäen silti vääntömomenttia ja toimivat kulmassa. Käytännöllisissä voimansiirtopakkauksissa tämä "saumaus" on hyödyllinen, kun asennuksen asennusetäisyyttä ei voida hallita täydellisesti tai kun jousituksen liike aiheuttaa pituuden vaihtelua, joka muutoin vaatisi erillisen liukuvan uran.
Irtotavaraostajien kannalta keskeinen takeaway on järjestelmätasoinen: CVJ:n syöksymisen siirtäminen voi vähentää rajapintoja, lyhentää toleranssipinoja ja yksinkertaistaa kokoonpanon validointia. Suunnittelemme nämä liitokset omalta osaltamme tuotannon johdonmukaisuutta ajatellen, joten upotuskäyttäytyminen pysyy vakaana tuotantoerissä ilman erityisiä väliakselikäsittelyjä.
Aksiaalinen tärinänvaimennus: Kun alempi liukukitka on tärkein
Voimansiirtolinjan aksiaalivärähtely on usein helpompi vaimentaa, kun pituuskompensointimekanismin vastus on pieni. Liukuvan tyyppisillä CVJ:illä pienempi syöksykitka tarkoittaa, että aksiaaliset tulot voidaan haihduttaa pienemmällä voimalla, mikä voi auttaa vähentämään aksiaalisen pulsaation siirtymistä viereisiin komponentteihin.
Missä ostajat tyypillisesti näkevät hyödyt
- NVH:lle herkät järjestelmät, joissa spline "stiction" on tunnettu tekijä.
- Asettelut, joissa on usein jousituksen liike tai lämpöpituuden muutoksia.
- Sovellukset, joissa tasaisen syöksyvasteen parantaminen on parempi kuin vaimennuksen lisääminen muualla.
Vahvistamme rutiininomaisesti syöksymisen tasaisuuden käyttämällä dynaamisia testausmenetelmiä, jotka on kohdistettu todellisiin käyttömomenttiolosuhteisiin, koska "kuormittamaton sileä" liitos ei riitä useimmille teollisille ostajille.
Väliakseleiden liukuurien poistaminen: suunnittelu- ja hankintavaikutukset
Kun CVJ:n sisällä saavutetaan aksiaalinen laajennus ja asennusetäisyyden säätö, väliakseli voidaan usein valmistaa ilman liukuuria. Tämä vaikuttaa sekä suunnitteluun että hankintaan: vähemmän erikoistuneita työstövaiheita, vähemmän kulumisrajapintoja ja vähemmän voitelu- ja tiivistysmonimutkaisuuksia, jotka liittyvät paljaaseen kiilan liikkeeseen.
| Suunnittelutuote | Slide Spline-järjestely | Liukuva CVJ-supistusjärjestelmä |
| Pituuskompensointipaikka | Spline-liitäntä akselissa | sisäänside CV joint |
| Kitkakäyttäytyminen vääntömomentin alaisena | Usein suurempi liukukitka | Pienempi laajenemisen aiheuttama kitka rullaavan liikkeen kautta |
| Tuotanto keskittyy | Spline-tarkkuuspintakäsittely | Kilpageometrian lämpökäsittelyn dynaaminen validointi |
| Asennustoleranssipino | Lisää käyttöliittymiä ohjattavaksi | Mahdollisesti vähemmän ohjattavia rajapintoja |
Vertailu siitä, missä pituuskompensaatio tapahtuu ja miten se vaikuttaa kitkakäyttäytymiseen ja valmistuksen fokusointiin.
Käyttökulma vs. syöksy: kuinka vältät nivelen liiallisen puristamisen
Liukuvan tyyppiset CVJ:t valitaan usein, kun voimansiirron täytyy kestää sekä kulma- että aksiaaliliike. Käytännön suunnittelun sudenkuoppa on järjestelmän liiallinen rajoittaminen olettaen, että liitos voi tuottaa suurimman syöksymisen suurimmassa kulmassa loputtomasti. Todellisuudessa kulma ja syöksy jakavat sisäisen kinemaattisen "huoneen", ja aggressiiviset yhdistelmät voivat lisätä sisäistä kosketusjännitystä, lämpöä ja rasvaleikkausta.
Rakentava valintaopas, jota käytetään hankintaspesifikaatioissa
- Määritä vaadittu kulman verhokäyrä erillään vaaditusta syöksyvedosta ja vahvista sitten yhdistetty huonoin tapauskohta.
- sisäänclude duty-cycle notes (continuous vs. intermittent angle) so the joint’s heat treatment and lubrication can be matched properly.
- Käsittele suuren nivelen huippuvääntömomenttia erillisenä tilana; se säätelee usein väsymystä ja telan kestävyyttä enemmän kuin vakaan tilan vääntömomenttia.
Tuemme ostajia muuttamalla nämä kirjekuoret valmistettaviksi spesifikaatioiksi, joita tukevat mittamittaukset, fyysinen/kemiallinen tarkastus ja dynaaminen testaus – joten hyväksymäsi liitos on tilavuudeltaan saamasi liitos.
Lämpökäsittely ja raitojen kestävyys: mitä vaaditaan "kovuuden" lisäksi
Palloradan komponenttien (ulompi rata, sisärengas) kestävyyttä ei ohjaa yksittäinen kovuusarvo. Irtotavarahankinnoissa on rakentavampaa pyytää lämpökäsittelytuloksia, jotka korreloivat vierintäkosketusväsymyksen ja iskunkestävyyden kanssa, erityisesti kun syöksy tapahtuu vääntömomentin vaikutuksesta.
Käytännön tarkastuspisteet toimittajan pätevyydessä
- Vahvista tasainen kotelon syvyys tai tehokas karkaistu kerros, joka sopii kilpailun geometriaan ja kuormitusalueeseen.
- Edellytä mikrorakenteen tarkastusta (ei vain kovuutta) sironnan vähentämiseksi väsymisiässä.
- Pyydä dynaamista testikorrelaatiota, jos mahdollista: radan kestävyys on viime kädessä järjestelmän käyttäytymistä , ei yhtä materiaalinumeroa.
Yhden luukun käsittelyketjumme – tarkkuusvalmistus, kontrolloitu lämpökäsittely ja täydellinen tarkastus – antavat meille mahdollisuuden hallita näitä muuttujia tiukasti, minkä vuoksi monet ulkomaiset ostajat pitävät meidät hyväksyttyjen toimittajaluetteloidensa kanssa pitkäaikaisia ohjelmia varten.
Rasvan, tiivisteen ja upotuskonsistenssi: Vähentää vaihtelua käyttöiän aikana
sisään plunge-capable liukuvat CV-liitokset , rasvan käyttäytyminen voi vaikuttaa syöksymisen tasaisuuteen ja kuumuuteen. Käyttöiän alussa tasaisesti uppoavasta liitosta voi tulla vähemmän yhtenäinen, jos rasvaa ei soviteta vierimisen ja aksiaalisen liikkeen leikkausolosuhteisiin. Ostajille tämä on parasta käsitellä erittelykeskusteluna eikä jälkikäteen.
Mitä tulee mukauttaa teknisissä vaatimuksissasi
- Lämpötila-alue ja hapettumisstabiilisuus sopivat käyttösuhteeseesi.
- Yhteensopivuus tavaratilan materiaalien kanssa ja tiivistysmenetelmä rasvan pysyvyyden ylläpitämiseksi.
- Uppoamisen tasaisuuskriteerit vääntömomentin alaisena (määritä hyväksyttävä voiman vaihtelu subjektiivisen "tuntuman" sijaan).
Kokemuksemme mukaan toimituksista Eurooppaan, Amerikkaan, Venäjälle, Lähi-itään ja Intiaan, voitelu- ja tiivistysvaatimusten varhainen yhdenmukaistaminen on yksi nopeimmista tavoista vakauttaa kentän suorituskykyä ja pitää prosessilasku hallinnassa.
sisäänstallation Tolerance Strategy: Using Plunge to Simplify Mounting Distance Control
Joukkoohjelmat kamppailevat usein asennusetäisyyden hajoamisen kanssa ajoneuvojen runkojen, vaihteistojen tai ajettavien varusteiden välillä. Liukuvan tyyppiset CVJ:t pystyvät absorboimaan suurempia pituusvaihteluita, koska niissä yhdistyvät uppoamis- ja käyttökulmaominaisuudet yhdessä kokoonpanossa. Rakentava lähestymistapa on muuntaa tämä kyky selkeäksi toleranssistrategiaksi.
Suositeltu lähestymistapa tuotantolinjan suunnittelussa
- Määrittele nimellinen asennuspituus ja odotettu min/max pinoaminen, mukaan lukien lämpökasvu.
- Aseta nivelen iskun keskikohta nimelliseen rakenteeseen, jotta marginaali säilyy molempiin suuntiin.
- Varmista, että äärimmäisissä jousitusasennoissa liitos ei ole pakotettu lähelle iskun päätä huippuvääntömomentin alla.
Kun ostajat jakavat kohdekuoret aikaisin, voin yleensä suositella liitoskokoonpanoa, joka täyttää vääntömomentin ja upotustarpeet minimaalisella korjauksella – tässä pätevän toimittajan suunnittelu ja testaussyvyys maksavat takaisin nopeasti.
