Erittely

Toimintakulma ≤ 10°

Salli laajeneminen ±20~±60

Yhdistäminen hampaan Laippatyyppi

Perustiedot

Kirjoita	Nimellinen Vääntömomentti (N·m)	Väsymys Vääntömomentti (N·m)	Sallittu Toiminnassa Kulma a	The laajennus△	hitausmomentti GD²J×10⁻³ (kg·m²)
					L = 1000		Joka 100 pituutta
					Kiinteä Akseli	Ontto Akseli	Kiinteä Shaft	Ontto Shaft
BHJ120C	11000	4000	12°	±20	45	49	0.56	4.12
BHJ140C	13300	5000	12°	±20	63	71	0.70	4.86
BHJ150C	17400	6300	12°	±25	74	82	1.65	5.48
BHJ160C	24800	9000	12°	±25	105	110	1.85	8.49
BHJ180C	37500	13700	10°	±30	185	210	2.44	9.69
BHJ200C	44000	16000	10°	±30	330	360	3.48	15.6
BHJ220C	58000	21000	10°	±30	500	550	7.10	20
BHJ240C	80000	31000	10°	±35	760	820	8.33	31.8
BHJ260C	110000	40000	10°	±35	1050	1120	10.5	50
BHJ280C	132000	48000	10°	±35	1580	1700	13.9	56
BHJ300C	150000	66500	8°	±38	2150	2300	19.4	83
BHJ330C	210000	84000	8°	±40	3500	3800	27.9	187
BHJ375C	269000	110000	8°	±50	5200	5900	44.4	220
BHJ400C	385000	120000	8°	±50	8200	9100	64.3	418
BHJ440C	450000	154000	8°	±50	12100	13000	123	479
BHJ490C	625000	250000	8°	±50	15530	16400	150	576
BHJ550C	887500	355000	8°	±60	27180	28500	270	685
BHJ620C	1250000	500000	8°	±60	48920	50000	480	735

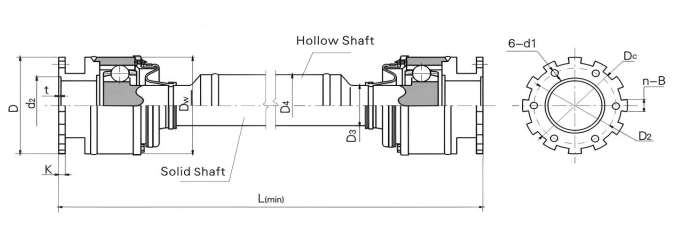

Päämitat

Ominaisuus ja käyttö

Teräksisen kuularadan aksiaalinen profiili on suora. Asennusetäisyyden säätö ja aksiaalinen laajeneminen tapahtuu suoran radan kautta.
Tätä niveltä käytetään pääasiassa öljykoneiden ja metallurgisten koneiden ajamiseen.

Symboloiva esimerkki: BHJ120C1000

BHJ: BHJ-tyyppi

120: Erittely on 120

C: C Tyyppi

1000: Pituus on 1000
