RSK-BJB Tehokas vaihteiston pallohäkki CV Yleiskytkimet, joita käytetään pääasiassa kaivosautojen pyörän päässä

BJ-B ominaisuus:

Toimintakulma≤42,5°

Kiinnitys spline-akselin kautta

Perustiedot

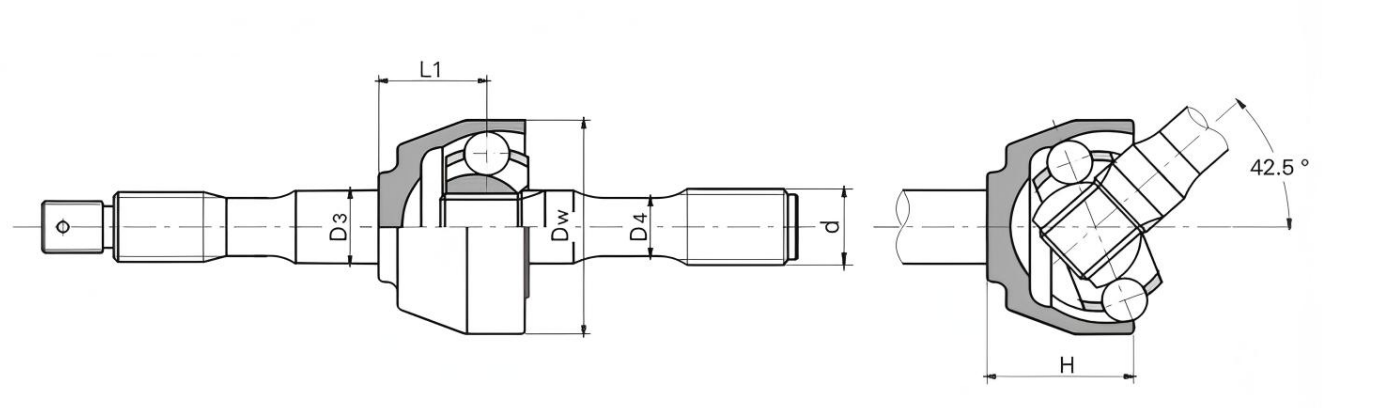

Päämitat

Huomautuksia: "∞"-mitat ovat viitteellisiä

Ominaisuus ja käyttö

• Kompakti rakenne; helppo koota ja purkaa; sallittu toimintakulma voi olla 42,5°.
• Sitä käytetään pääasiassa ajoneuvojen ohjaussillan siirtoon.

Symboloiva esimerkki: BJ125B1000

BJ: BJ-tyyppi

125: Erittely on 125

B: B-tyyppi

1000: Pituus on 1000

Tehokas vaihteistopallohäkki CV Universal -kytkimet on tarkkuusvaihteistokomponentti, joka on suunniteltu monimutkaisiin työolosuhteisiin. Sen erinomainen suorituskyky ja luotettava laatu ovat avainasemassa monilla aloilla. ​

Kytkin koostuu pääasiassa pallohäkin ulkorenkaasta, tähden muotoisesta sisärenkaasta, häkistä ja voimaa siirtävästä teräskuulasta. Pallohäkin ulkorengas ja tähden muotoinen sisärengas on liitetty tiiviisti isäntä- ja orja-akseliin. Voimaa siirtävien teräskuulien keskipisteet sijaitsevat kaikki kytkimen keskustan läpi kulkevassa tasossa ja ne on sijoitettu pallomaisen ulkorenkaan uloimmista pallomaisista urista ja tähtimäisen sisärenkaan uloimmista pallomaisista urista koostuvaan kulkurataan. Kahden pallomaisen pinnan keskipisteet osuvat yhteen yleiskytkimen keskustan kanssa. Jotta varmistetaan, että kaikkien teräskuulien keskipisteet ovat kahden akselin välisen kulman puolittajalla, teräspallot on asennettu taitavasti häkin ikkunaan. Tällainen nerokas rakenne varmistaa, että kun kytkimen isäntä- ja orja-akselin välinen kulma muuttuu, voimansiirtopiste voidaan aina sijoittaa tarkasti kulman puolittajalle, mikä varmistaa täydellisen nopeuden synkronoinnin isäntä- ja orja-akselin välillä. ​

Tällä kytkimellä on monia merkittäviä etuja. Lähetyksen suorituskyvyn kannalta se voi saavuttaa erittäin tarkan synkronisen lähetyksen, vähentää tehokkaasti energiahäviöitä voimansiirron aikana ja lähetystehokkuus voi olla jopa 98% tai enemmän. Samaan aikaan sen erinomainen puskurointi- ja tärinänvaimennuskyky voi vähentää huomattavasti laitteiden käytön aikana syntyvää melua, mikä luo suhteellisen hiljaisen ilmapiirin työympäristöön. Kantavuuden kannalta samassa pyörimishalkaisijassa ja kaltevuuskulmassa verrattuna perinteisiin kytkimiin se voi lisätä kantavuutta 0,5-1 kertaa ja selviytyä helposti raskaan kuormituksen olosuhteissa. Lisäksi sen kompakti rakenne ja pieni pinta-ala tekevät siitä erittäin sopivan työskenaarioihin, joissa on tiukat radiaalimitat rajoitukset. Lisäksi kytkimellä on erinomainen tiivistyskyky, ja se käyttää edistynyttä tiivistystekniikkaa rasvavuodon välttämiseksi tehokkaasti, mikä pidentää merkittävästi huoltojaksoa ja laitteen käyttöikää. ​

Tehokas voimansiirron kiinteitä pallohäkkityyppisiä synkronisia yleiskytkimiä käytetään laajalti monilla aloilla, kuten autoteollisuudessa, konepajateollisuudessa, metallurgisessa teollisuudessa, ilmailuteollisuudessa jne. Autojen voimansiirtojärjestelmässä se varmistaa tasaisen voimansiirron ja parantaa ajoneuvon käsittelykykyä ja ajovakautta; koneenrakennuslaitteissa se tarjoaa luotettavan takuun erityyppisten koneiden tehokkaalle toiminnalle; metallurgisen teollisuuden suurissa laitteissa se kestää valtavan vääntömomentin ja monimutkaiset työolosuhteet, mikä auttaa tuotannon sujuvaa etenemistä; ilmailualalla sen korkea tarkkuus ja korkea luotettavuus täyttävät tiukat tekniset vaatimukset.
