Erittely

Toimintakulma = 18°

Sallittu laajennus 士12~±35

Yhdistäminen laipan napaan

Perustiedot:

Kirjoita	Kaavio	Nimellinen vääntömomentti (N·m)	Väsymismomentti (N·m)	Sallittu toimintakulma		Laajennus Δ	Hitausmomentti GD³ J × 10 ^-3 (kg·m²)
				Sallittu toimintakulma			L = 500	L = 1000	Joka 100 lisää pituutta
				Pyörimässä	Lepotilassa		Kiinteä akseli	Ontto akseli	Kiinteä akseli	Ontto akseli
BJ75D	Kuva 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Kuva 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Kuva 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Kuva 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Kuva 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Kuva 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Kuva 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Kuva 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Kuva 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

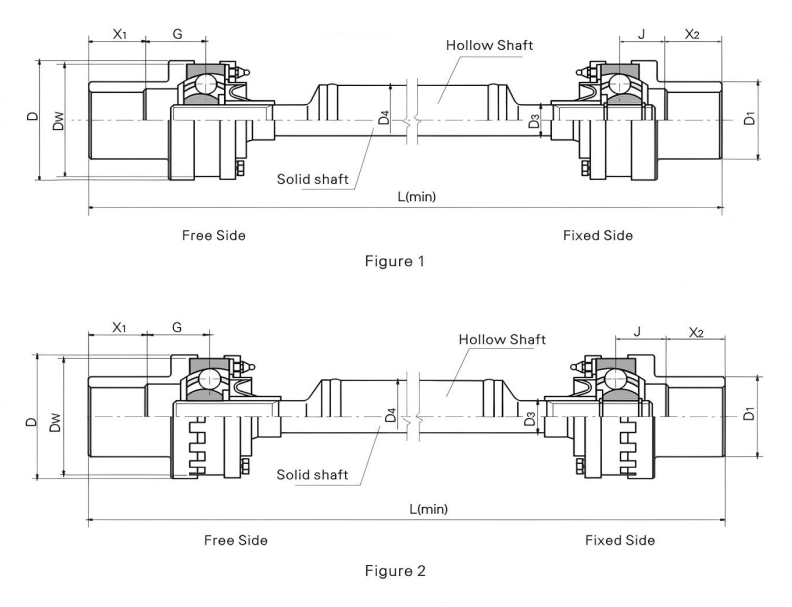

Päämitat:

Kirjoita	Kaavio	Dw	D	D1	G	J	Kiinteä akseli D3	Ontto akseli D4	L(min)
Kirjoita	Kaavio	Dw	D	D1	G	J	Kiinteä akseli D3	Ontto akseli D4	Kiinteä akseli	Ontto akseli
BJ75D	Kuva 1	80	85	55	38	26	22	50	280	640
BJ95D	Kuva 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Kuva 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Kuva 1	146	151	105	72	50	46	76	520	970
BJ175D	Kuva 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Kuva 2	190	196	140	85	65	60	102	650	1120
BJ225D	Kuva 2	212	218	160	90	70	66	102	720	1140
BJ250D	Kuva 2	230	238	180	100	80	76	140	750	1160
BJ300D	Kuva 2	266.7	273	205	115	90	84	140	830	1190

Huomautuksia: X ₁ ,X ₂ ovat asiakkaiden päättämiä akselinpäiden pituuksia.

Ominaisuus ja käyttö

Asennusetäisyyden säätö ja aksiaalinen laajeneminen toteutetaan yleisnivelessä olevan liukuvan urasovituksen kautta.

Sitä käytetään pääasiassa puristustelan, pesutelan tiivistystelan, viimeistelyjännitystelan ja puristustelan käyttämiseen metallurgisissa laitteissa.

Symboloiva esimerkki: BJ125D1000

BJ: BJ-tyyppi

125: Erittely on 125

D: D Tyyppi

1000: Pituus on 1000 $ $

Kuvaile

Valokaariurapallohäkki vakionopeusuniversaalikytkin on tarkkuuskomponentti, jolla on keskeinen rooli nykyaikaisen teollisen voimansiirron alalla. Erinomaisen suorituskyvyn ja luotettavan laadun ansiosta siitä on tullut ihanteellinen valinta moniin vaativiin sovellusskenaarioihin.

CV-nivel koostuu pääasiassa ydinkomponenteista, kuten pallohäkin ulkorenkaasta, tähden muotoisesta sisärenkaasta, häkistä ja voimansiirtoteräskuulasta. Pallohäkin ulkorengas ja tähden muotoinen sisärengas on liitetty tiukasti isäntä- ja orja-akseliin. Voimansiirtoteräspallon keskipiste sijaitsee kytkimen keskustan läpi kulkevassa tasossa ja sijoitetaan pallomaisen ulkorenkaan uloimmista pallomaisista urista ja tähtimäisen sisärenkaan uloimmista pallomaisista urista muodostuvaan kulkurataan. Kahden pallon keskipisteet osuvat täsmälleen yleiskytkimen keskustaan, ja teräspallot on asennettu häkin ikkunaan. Tällainen hieno rakennesuunnittelu varmistaa, että kun kytkimen isäntä- ja orja-akselien välinen kulma muuttuu, voimansiirtopiste on aina kulman puolittajalla, jolloin toteutuu isäntä- ja orja-akselien välinen nopeuden synkronointi, mikä on myös perussyy miksi sitä kutsutaan synkroniseksi vakionopeusuniversaalikytkimeksi.

Suorituskyvyn kannalta tällä kytkimellä on monia kohokohtia. Sen synkronointi on erinomainen, mikä välttää tehokkaasti nopeuseron aiheuttaman epävakaan laitteiston toiminnan ongelman. Sillä on vahva puskurointi- ja tärinänvaimennuskyky, mikä voi merkittävästi vähentää melua lähetysprosessin aikana ja luoda hiljaisemman ympäristön laitteiden toiminnalle. Lisäksi samalla kiertohalkaisijalla ja kaltevuuskulmalla sen kantokykyä voidaan lisätä 0,5-1 kertaa verrattuna vastaaviin tuotteisiin, jotka pystyvät täysin siirtämään suuren vääntömomentin. Sekä aksiaalisessa että säteittäisessä suunnassa sillä on suuri kompensointimäärä, erityisesti aksiaalisuunnassa, mikä voidaan saavuttaa ilman ulkoisia urituksia, mikä yksinkertaistaa huomattavasti laitteen yleistä rakennetta. Lisäksi kytkimen etuna on uusi rakenne, kevyt paino, hyvä prosessoitavuus jne., mikä on kätevä massatuotantoon ja auttaa vähentämään kustannuksia. Samalla se on luotettava käytössä, helppo koota ja purkaa, helppo huoltaa päivittäin ja sillä on pitkä käyttöikä. Olipa kyseessä pieninopeuksinen raskas kuorma tai nopea vaihteisto, se selviytyy siitä helposti.

Suuren vääntömomentin kiinteän pallonhäkkityyppinen synkroninen vakionopeusuniversaalikytkin on laajalti käytössä monilla teollisuudenaloilla, kuten metallurgiassa, kaivosteollisuudessa, konepajakoneissa, petrokemianteollisuudessa jne. Metallurgian laajamittaisissa teräsvalssauslaitteissa se voi siirtää vakaasti suuren vääntömomentin varmistaakseen teräksen valssausprosessin tehokkuuden ja tarkkuuden; kaivoskoneiden louhinta- ja kuljetuslaitteissa se voi mukautua monimutkaisiin työolosuhteisiin vakaan ja luotettavan voimansiirron varmistamiseksi; konepajakoneiden nosto- ja louhintaoperaatioissa se tukee vahvasti laitteiden vahvaa tehoa; petrokemian teollisuuden laajamittaisissa sekoitus- ja kuljetuslaitteissa sillä on tärkeä siirtorooli.
