Erittely

Toimintakulma ≤18°

Suuri laajennustyyppi

Yhdistäminen laipan napaan

Perustiedot:

Kirjoita	Kaavio	Nimellinen vääntömomentti (N·m)	Väsymismomentti (N·m)	Sallittu toimintakulma			Laajennus Δ	Hitausmomentti GD³ J × 10⁻ ³ (kg·m²)
Kirjoita	Kaavio	Nimellinen vääntömomentti (N·m)	Väsymismomentti (N·m)	Pyörimässä	Lepotilassa		Laajennus Δ	L = 1000	Joka 100 lisää pituutta
BJ75DT	Kuva 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Kuva 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Kuva 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Kuva 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Kuva 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Kuva 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Kuva 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Kuva 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Kuva 2	63112	29106	18°		20°	140	7195	54

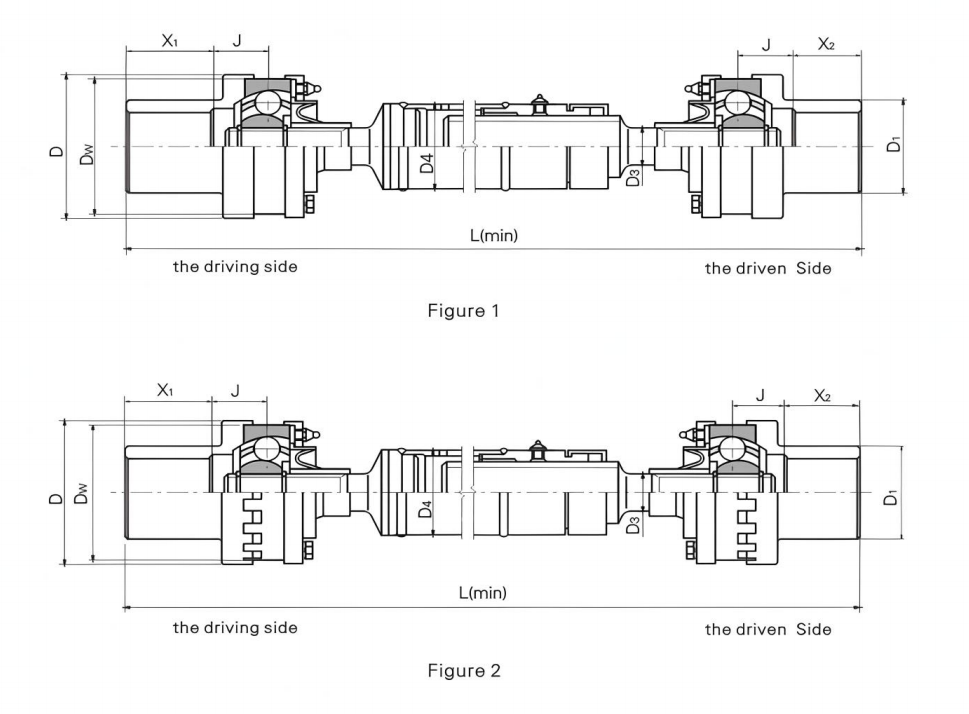

Päämitat:

Kirjoita	Kaavio	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Kuva 1	80	85	55	22	50	26	640
BJ95DT	Kuva 1	95	100	65	27.5	60	32	710
BJ125DT	Kuva 1	125	130	90	36.75	76	42	840
BJ150DT	Kuva 1	146	151	105	46	76	50	970
BJ175DT	Kuva 2	165.1	170	120	52	89	60	1080
BJ200DT	Kuva 2	190	196	140	60	102	65	1120
BJ225DT	Kuva 2	212	218	160	66	102	70	1140
BJ250DT	Kuva 2	230	238	180	76	140	80	1160

Huomautuksia: X ₁ ,X ₂ ovat asiakkaiden päättämiä akselinpäiden pituuksia.

Ominaisuus ja käyttö

Asennusetäisyyden säätö ja aksiaalinen laajeneminen toteutetaan yleisnivelen liukuvan urasovituksen kautta, laajennusta voidaan säätää erityisvaatimuksen mukaan. Sitä käytetään pääasiassa puristustelan, pesutelan tiivistystelan, viimeistelyjännitystelan ja puristustelan ohjaamiseen metallurgisissa laitteissa.

Symboloiva esimerkki: BJ125DT1000

BJ:BJ-tyyppi

125: Erittely on 125

D:D Tyyppi

T: Väliakselin uran laajeneminen

1000:Pituus on 1000

Kuvaile

Kiinteä pallohäkki Constant Velocity Synchronous Universal Coupling suuri laajennus on voimansiirtokomponentti, jossa yhdistyvät innovatiivinen muotoilu ja erinomainen suorituskyky. Sen hieno rakenne koostuu tähtiholkista (sisäinen rata), pallokuoresta (ulompi rata), teräskuulasta, puristimesta, pölysuojasta ja häkistä. Sylinterimäisen kuoren sisäseinässä ja tähtiholkin ulkopuolella ainutlaatuinen sylinterimäinen suora urarakenne, jossa teräspallot on tarkasti sijoitettu niihin, yhdistettynä teräskuulien vakaaseen sijoitukseen häkin vieressä ja kuusi hyvin voideltua teräskuulauraa sisä- ja ulkokuulaistuimissa takaavat voimansiirron vakaan ja tehokkaan.

Työskenneltäessä voima lähtee voimansiirtoakselista ja saavuttaa tasaisesti ulostulopäähän teräskuulien ja pallomaisen kuoren johdon kautta. Riippumatta siitä, kuinka akselien välinen kulma muuttuu monimutkaisissa työolosuhteissa, kytkin voi varmistaa tuloakselin ja lähtöakselin nopeuden synkronoinnin nerokkaalla rakenteellaan tasaisen ja tarkan voimansiirron saavuttamiseksi.

Suorituskyvyn kannalta sillä on kaikki edut. Korkea siirtotehokkuus on sen merkittävä kohokohta. Tehohäviö muuttuu lähes lineaarisesti akselin kaltevuusalueella. Normaaleissa työoloissa voimansiirron hyötysuhde voi olla 0,98. Erinomaisella kulmakompensaatiokyvyllä kahden akselin välistä kulmaa voidaan muuttaa joustavasti 0°:sta 45°:een ja se kestää erilaisia asennus- ja käyttöympäristöjä. Samalla sillä on myös hyvä teleskooppinen suorituskyky, joka voi tehokkaasti vaimentaa tärinää ja iskuja laitteen käytön aikana ja vähentää järjestelmähäviöitä. Lisäksi kytkimen pyörimiskanava on käsitelty erittäin tarkasti, ja jokainen komponentti on yhtenäinen pyörivä kappale. Tiukkojen dynaamisten tasapainotuskokeiden jälkeen taataan korkea dynaaminen tasapainotustarkkuus ja toiminta on vakaa ja luotettava.

Autoteollisuudessa sitä käytetään etuvetoisten ajoneuvojen puoliakseleissa ja nelivetoisten ajoneuvojen vetoakseleissa tasaisen tehon varmistamiseksi; teollisuuskoneissa, kuten työstökoneissa, raskaissa koneissa jne., se tarjoaa vankan tuen laitteiden vakaalle toiminnalle. Kompaktin rakenteen, helpon asennuksen, hyvän tiivistyksen ja pitkän käyttöiän ansiosta sisään vedettävästä kiinteästä pallohäkkityyppisestä synkronisesta yleiskäyttöakselikytkimestä on tullut ihanteellinen valinta voimansiirtoon monilla teollisuudenaloilla.
