Erittely

Koko (mm)	Mitat (mm)	Nimelliskuorma		Kosketuspaine (MPa)		Paino (n. kg)
Koko (mm)	L1	Aksiaalinen (kN)	Vääntömomentti (N·m)	Akseli (MPa)	Keskitin (MPa)	Paino (n. kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7,0	6	9.2	166	121	107	0.016
36 × 42 × 7,0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8,0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Koko (mm)	Mitat (mm)	Nimelliskuorma		Kosketuspaine (MPa)		Paino (n. kg)
Koko (mm)	L1	Aksiaalinen (kN)	Vääntömomentti (N·m)	Akseli (MPa)	Keskitin (MPa)	Paino (n. kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Kuvaile

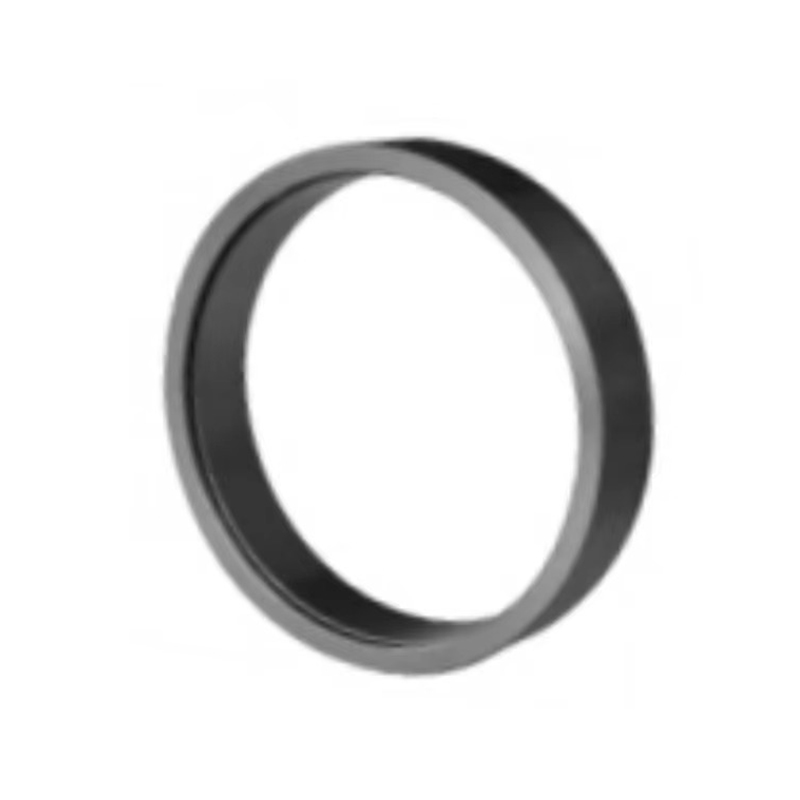

Z1 High Load Capacity Expansion Sleeve on akselin ja navan lukituslaite, joka on suunniteltu tarjoamaan kitkamomentin siirto ilman välystä. Tämän tyyppinen lukituselementti eliminoi perinteisten häiriösovitusten tai vain kiilauraliitäntöjen tarpeen käyttämällä mekaanista laajennusta, jotta saavutetaan turvallinen ja tarkka vääntömomentin siirto akselin ja navan komponenttien välillä.

Tämä Z1-malli on suunniteltu erityisesti korkean vääntömomentin ja raskaan kuormituksen sovelluksiin, ja siinä on helppo purkaa, löystymistä estävä rakenne ja koneistettavat teräskiilaurat, joten se sopii OEM-räätälöintiin ja vaativaan teollisuuskäyttöön.

Tärkeimmät ominaisuudet ja edut
1. Suuri siirtokapasiteetti
Z1-laajennusholkki on suunniteltu kestämään erittäin suuria säteittäisiä ja aksiaalisia voimia sekä vääntömomenttikuormia, mikä sopii erinomaisesti raskaisiin käyttökokoonpanoihin.

2. Kitkalukitus ilman välystä
Luomalla voimakkaan pintapaineen akselin ja navan väliin paisuntaholkki varmistaa tasaisen vääntömomentin siirron ilman suhteellista liikettä tai välystä, mikä parantaa mekaanista vakautta ja järjestelmän pitkäikäisyyttä.

3. Helppo purkaminen ja uudelleenkäyttö
Integroitu kartiorengasgeometria ja irrotettavat kiinnikkeet mahdollistavat nopean asennuksen ja purkamisen vahingoittamatta akselia tai napaa – erityisen hyödyllistä huoltoa vaativissa järjestelmissä.

4. Löystymistä estävä mekaaninen suunnittelu
Itselukittuvilla pulteilla, tärinää kestävällä geometrialla ja tasaisella jännitysjakaumalla varustettu holkki minimoi tahattoman löystymisen riskin jopa iskukuormituksen tai dynaamisen peruutusmomentin aikana.

5. Integroitu tai valinnainen teräskiilaura
Vaikka holkki itsessään tarjoaa luotettavan kitkalukituksen, se tukee myös koneistettuja kiilauria turvallisuuden tai kohdistuksen lisäämiseksi iskunkestävissä tai kriittisen kuormituksen järjestelmissä. Kiilaura voidaan työstää asiakkaan toiveiden mukaan.

6. Mukautettu koneistus ja OEM-tuki
Kaikki pinnat ja sisämitat voidaan työstää tilaustyönä tiettyjen akseli-/napatoleranssien mukaan ja holkki voidaan valmistaa asiakkaan toimittamien teknisten piirustusten tai kuormituslaskelmien mukaisesti.

7. Korroosionkestävyys ja pinnan viimeistely
Saatavana mustalla oksidipinnoitteella, sinkittynä tai fosfatoituna suojaamaan ympäristön pilaantumiselta ja pidentämään käyttöikää.

Tyypilliset sovellukset
Z1-paisuntaholkkia käytetään laajalti mekaanisissa järjestelmissä, joissa turvalliset, välyksetön akselin ja navan liitokset ovat kriittisiä. Yleisiä sovelluksia ovat:

Teollisuuden vaihteistot ja nopeudenrajoittimet
Takaa tiiviit ja luotettavat vaihteisto-akseliliitokset korkealla vääntömomentilla.

Raskaat kuljettimet ja hihnapyöräkäytöt
Siirtää kuorman tehokkaasti pyörivien elementtien välillä ilman avaimen luistamista.

Tuulivoimalat ja energialaitteet
Käytetään käyttöjärjestelmissä, joissa aksiaalivoimat, suunnanvaihtokuormat ja pitkäaikainen luotettavuus ovat tärkeitä.

Kaivos-, metallurgia- ja sementtikoneet
Suunniteltu kestämään voimakasta tärinää ja iskukuormitusta materiaalinkäsittelyjärjestelmissä.

Pyörivät laitteet ja testilaitteet
Mahdollistaa joustavan purkamisen ja tarkan akselin kohdistuksen säännöllisen huollon aikana.
Z1 High Load Capacity Expansion Sleeve tarjoaa luotettavan, tarkan ja huoltoystävällisen ratkaisun korkean suorituskyvyn akselin ja navan välisiin liitäntöihin vaativissa teollisuusjärjestelmissä. Löystymistä estävä rakenne, helppo purkaminen sekä OEM-koneistuksen ja kiilauraintegroinnin tuki täyttää nykyaikaisen koneenrakennuksen tiukat tarpeet.
