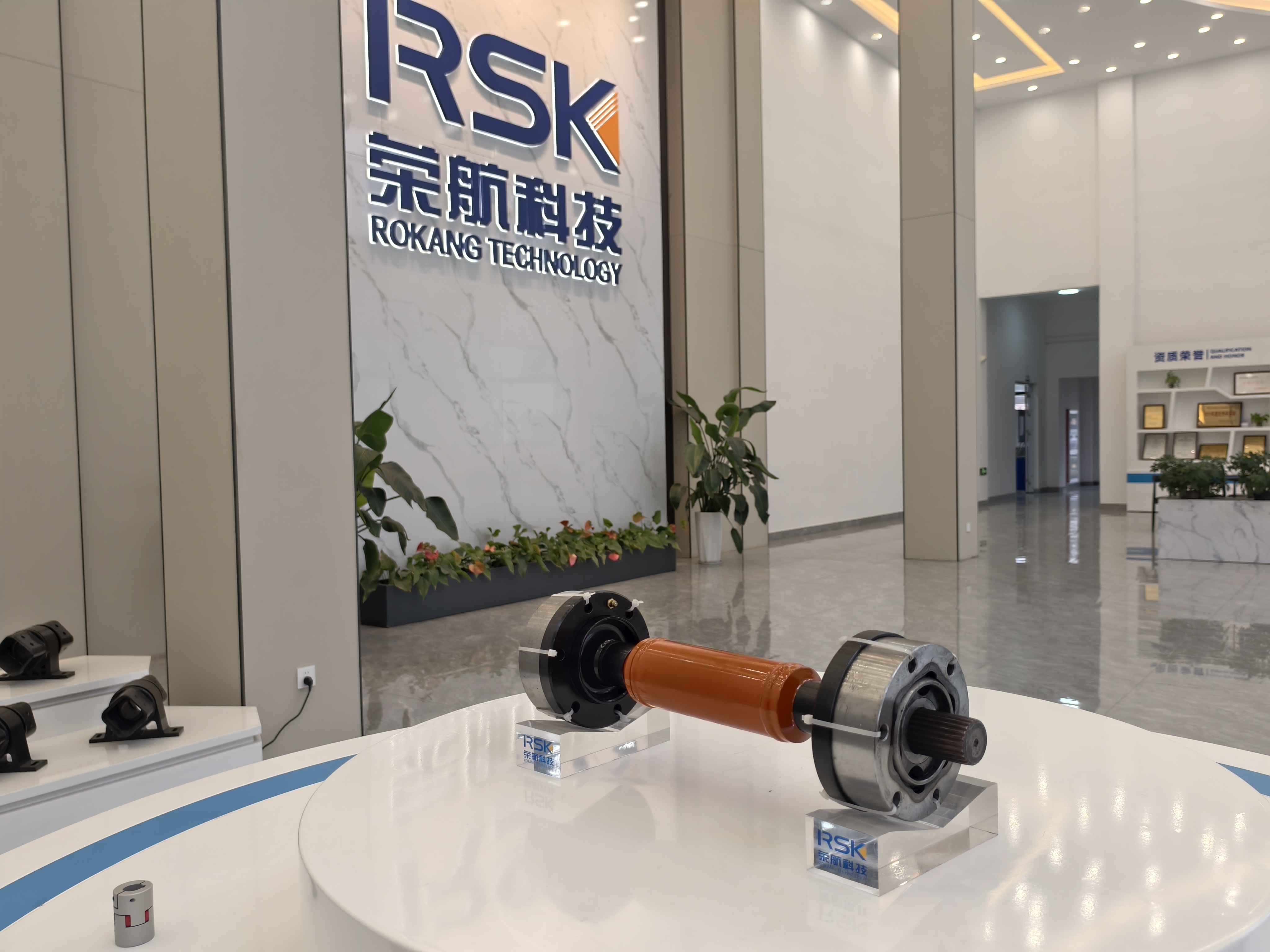

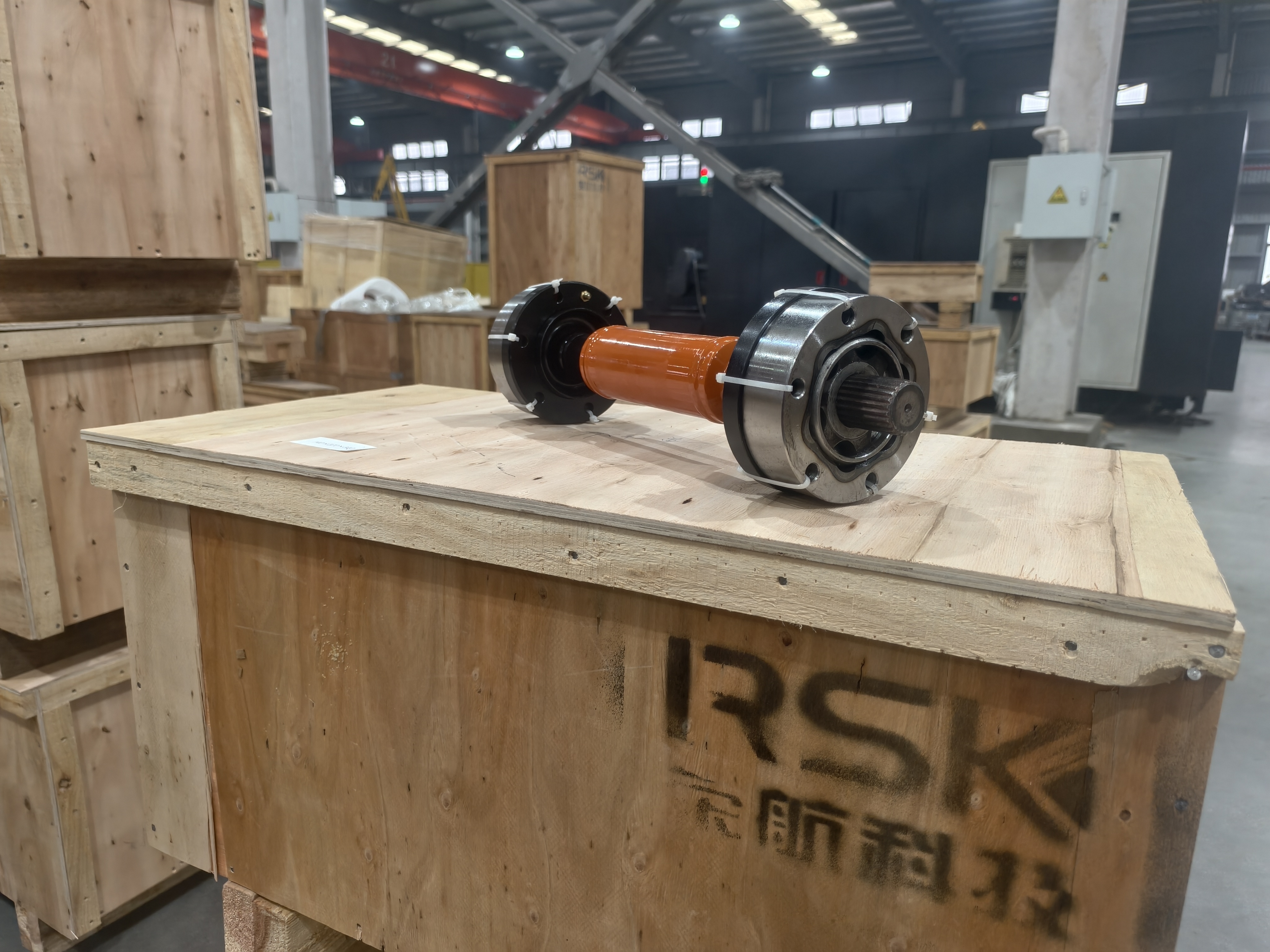

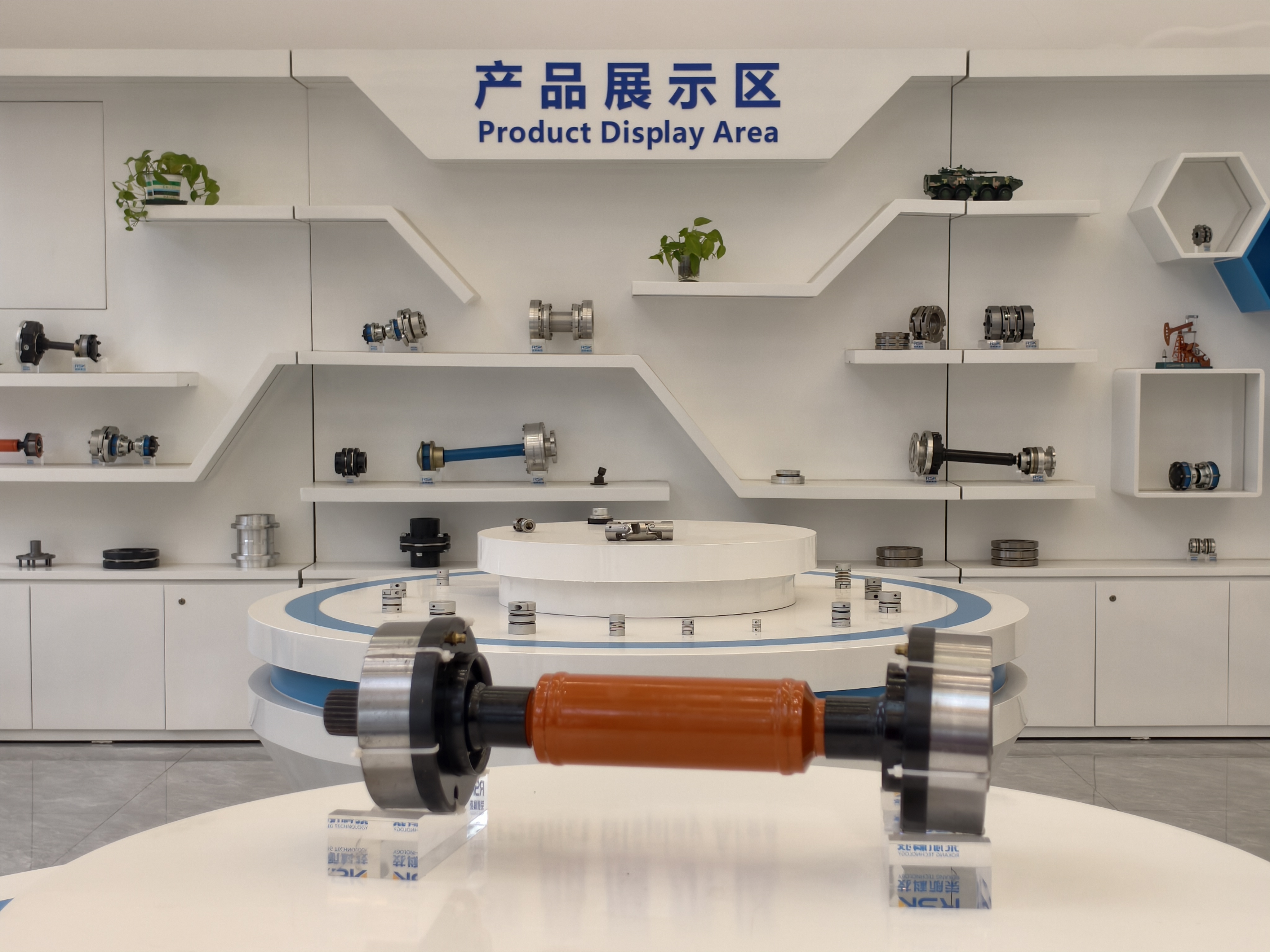

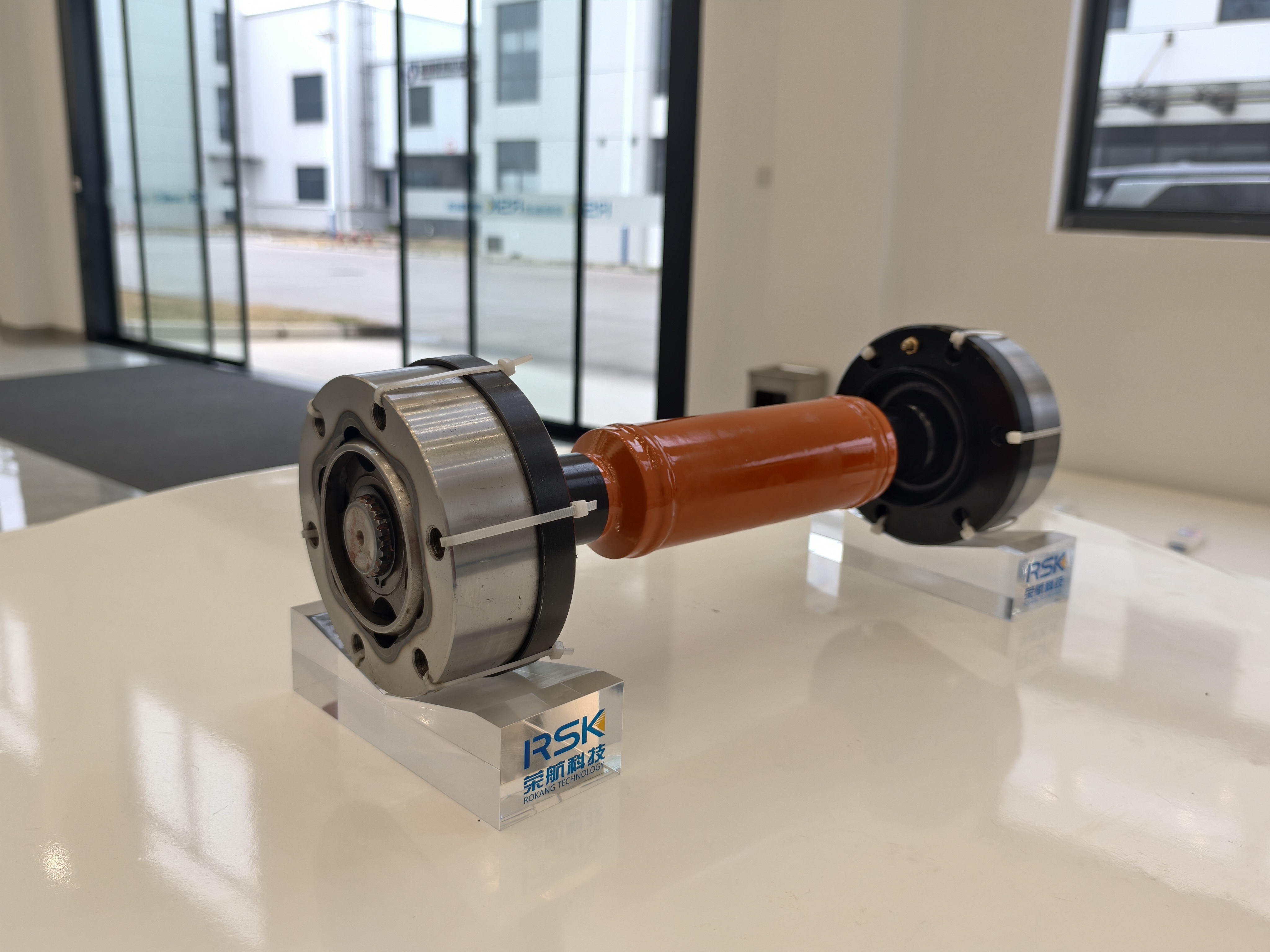

Name: RSK-BJDF Teollisuuden korkean suorituskyvyn CV-nivel kiinteä tyyppi
Rating: 5 (99 reviews)

Tekniset tiedot

Toimintakulma ≤18°

Sallittu laajennus±12~±35

Perustiedot:

Kirjoita	Kaavio	Nimellinen vääntömomentti (N·m)	Väsymismomentti (N·m)	Sallittu toimintakulma		Laajennus Δ	Hitausmomentti GD³ J × 10 ^-3 (kg·m²)
				Sallittu toimintakulma			L = 500	L = 1000	Joka 100 lisää pituutta
				Pyörimässä	Lepotilassa		Kiinteä akseli	Ontto akseli	Kiinteä akseli	Ontto akseli
BJ75DF	Kuva 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Kuva 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Kuva 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Kuva 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Kuva 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Kuva 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Kuva 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Kuva 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Kuva 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

Päämitat:

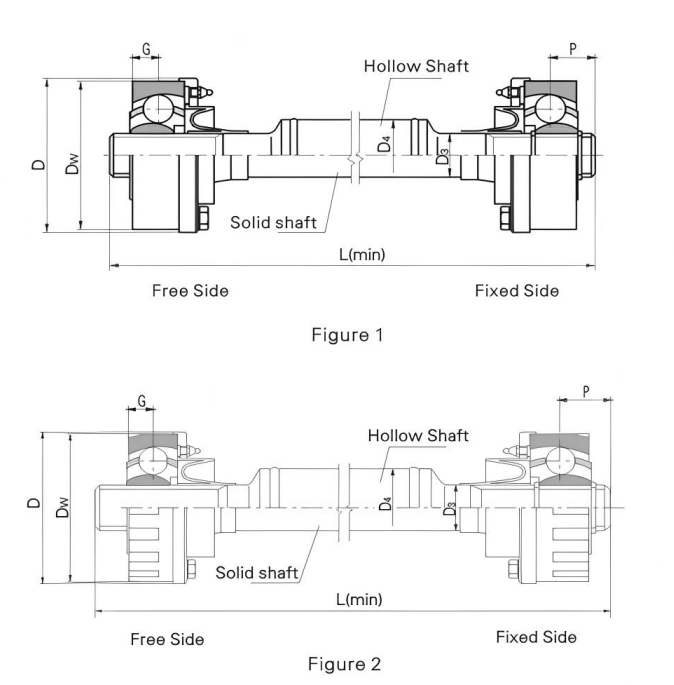

Kirjoita	Kaavio	Dw	D	G	P	Kiinteä akseli D3	Ontto akseli D4	L(min)
Kirjoita	Kaavio	Dw	D	G	P	Kiinteä akseli D3	Ontto akseli D4	Kiinteä akseli	Ontto akseli
BJ75DF	Kuva 1	80	85	12.2	16	22	50	145	505
BJ95DF	Kuva 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Kuva 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Kuva 1	146	151	24.1	28	46	76	250	705
BJ175DF	Kuva 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Kuva 2	190	196	30	40	60	102	335	805
BJ225DF	Kuva 2	212	218	32.5	48	66	102	375	805
BJ250DF	Kuva 2	230	238	37.5	53	76	140	395	805
BJ300DF	Kuva 2	266.7	273	42	65	84	140	445	805

Ominaisuus ja käyttö

Asennusetäisyyden säätö ja aksiaalinen laajeneminen toteutetaan yleisnivelessä olevan liukuvan urasovituksen kautta.

Sitä käytetään pääasiassa puristustelan, pesutelan tiivistystelan, viimeistelyjännitystelan ja puristustelan käyttämiseen metallurgisissa laitteissa.

Symboloiva esimerkki: BJ125DF1000

BJ: BJ-tyyppi

125: Erittely on 125

DF: DF-tyyppi

1000: Pituus on 1000

Kuvaus

RSK CV Joint (pallohäkin vakionopeusnivel) on korkean suorituskyvyn voimansiirtokomponentti. Tarjoamme luotettavat, kustannustehokkaat CV-liitokset. Sen rakenne on tarkka ja koostuu pääasiassa pallohäkin ulkorenkaasta, tähden muotoisesta sisärenkaasta, häkistä ja voimaa välittävästä teräskuulasta. Pallohäkin ulkorengas ja tähden muotoinen sisärengas on liitetty tiukasti käyttö- ja vetoakseliin. Voimaa siirtävien teräskuulien keskipisteet sijaitsevat kytkimen keskikohdan läpi kulkevassa tasossa ja ne on sijoitettu pallomaisen ulkorenkaan uloimmista pallomaisista urista ja tähtimäisen sisärenkaan uloimmista pallomaisista urista muodostuvaan kulkurataan. Kahden pallomaisen pinnan keskipisteet osuvat yhteen yleiskytkimen keskustan kanssa, mikä varmistaa toiminnan tarkkuuden ja vakauden.

Toimintaperiaatteen kannalta teräspallot asennetaan häkin ikkunaan, jotta varmistetaan, että kaikkien teräskuulien keskipisteet ovat aina kahden akselin välisen kulman puolittajalla. Tällä tavalla kytkimen käyttö- ja käyttöakselien välisen kulman muuttuessa voimien välityspiste voi edelleen olla kulman puolittajalla, jolloin vetävän ja käytettävän akselin välinen nopeus pysyy synkronoituna, jolloin saavutetaan vakaa ja tehokas voimansiirto.

Tällä tuotteella on erinomainen kulutuskestävyys. Tärkeimmät komponentit on valmistettu erittäin lujasta kulutusta kestävästä teräksestä, ja niitä käsitellään edistyneillä prosesseilla, kuten tarkkuustaonta ja kylmäpuristus, jotta varmistetaan sisäisen teräsrakenteen vakaus ja parannetaan huomattavasti materiaalin kulutuskestävyyttä. Samalla pinta on erityisesti käsitelty korroosionestoaineella, mikä parantaa entisestään tuotteen kykyä vastustaa eroosiota ankarissa ympäristöissä ja pidentää merkittävästi sen käyttöikää.

Sillä on laaja valikoima sovellusskenaarioita, erityisesti autoteollisuudessa, metallurgiassa, kevyessä teollisuudessa, raskaassa koneteollisuudessa ja muilla aloilla, joissa akselin voimansiirto suurten kaltevuuskulmien ja rajoitettujen radiaalimittojen olosuhteissa voi tarjota luotettavat teholiitännät ja voimansiirron takuut erilaisille mekaanisille laitteille.
