Name: RSK-BHJD Pitkä upotus Pallohäkki CV Nivel valssaamossa räätälöitynä
Rating: 5 (99 reviews)

Tekniset tiedot

Toimintakulma≤8~10°

Sallittu laajennus±10~±20

Yhdistäminen laipan napaan.

Automaattinen lukitus

Perustiedot

Kirjoita	Nimellinen Vääntömomentti (N·m)	Väsymys Vääntömomentti (N·m)	Sallittu Toiminnassa Kulma a	The Laajentaminen Δ	hitausmomentti
					L = 500		Joka 100 lisäpituus
					Kiinteä akseli	Ontto akseli	Kiinteä akseli	Ontto akseli
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

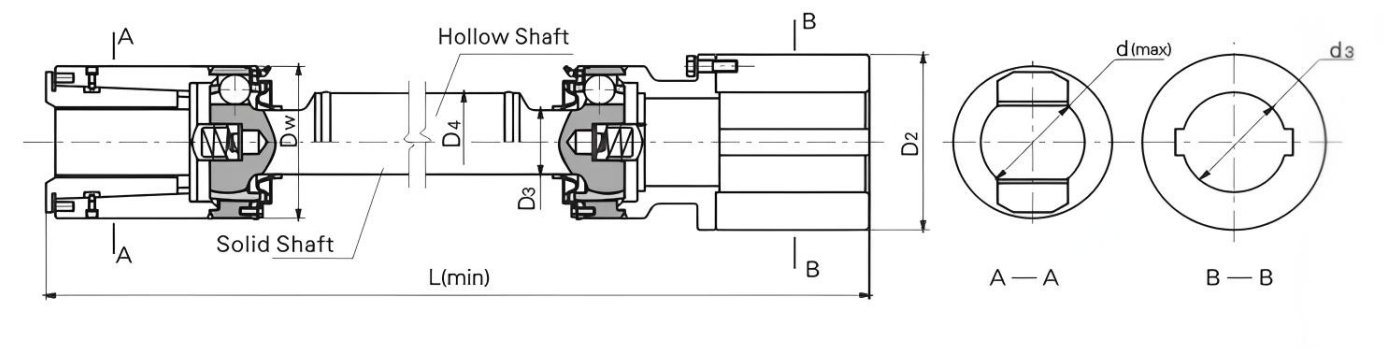

Päämitat

Kirjoita	Dw	d(max)	d₃	D3	D4	L(min)
Kirjoita	Dw	d(max)	d₃	D3	D4	Kiinteä akseli	Ontto akseli
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

Ominaisuus ja käyttö

Teräskuularadan aksiaalinen profiili on suora. Asennusetäisyyden säätö ja aksiaalinen laajeneminen toteutetaan suoran kiskon kautta.

Erityisesti kehitettyä automaattista lukitustekniikkaa käytetään akselin nivelissä.
Tätä tuotetta käytetään pääasiassa ei-rautametallien nauhan ja nauhan viimeistelyvalssauslaitteissa.

Symboloiva esimerkki: BHJ220D1000

BHJ: BHJ-tyyppi

220: Erittely on 220

D: D Tyyppi

1000: Pituus on 1000
