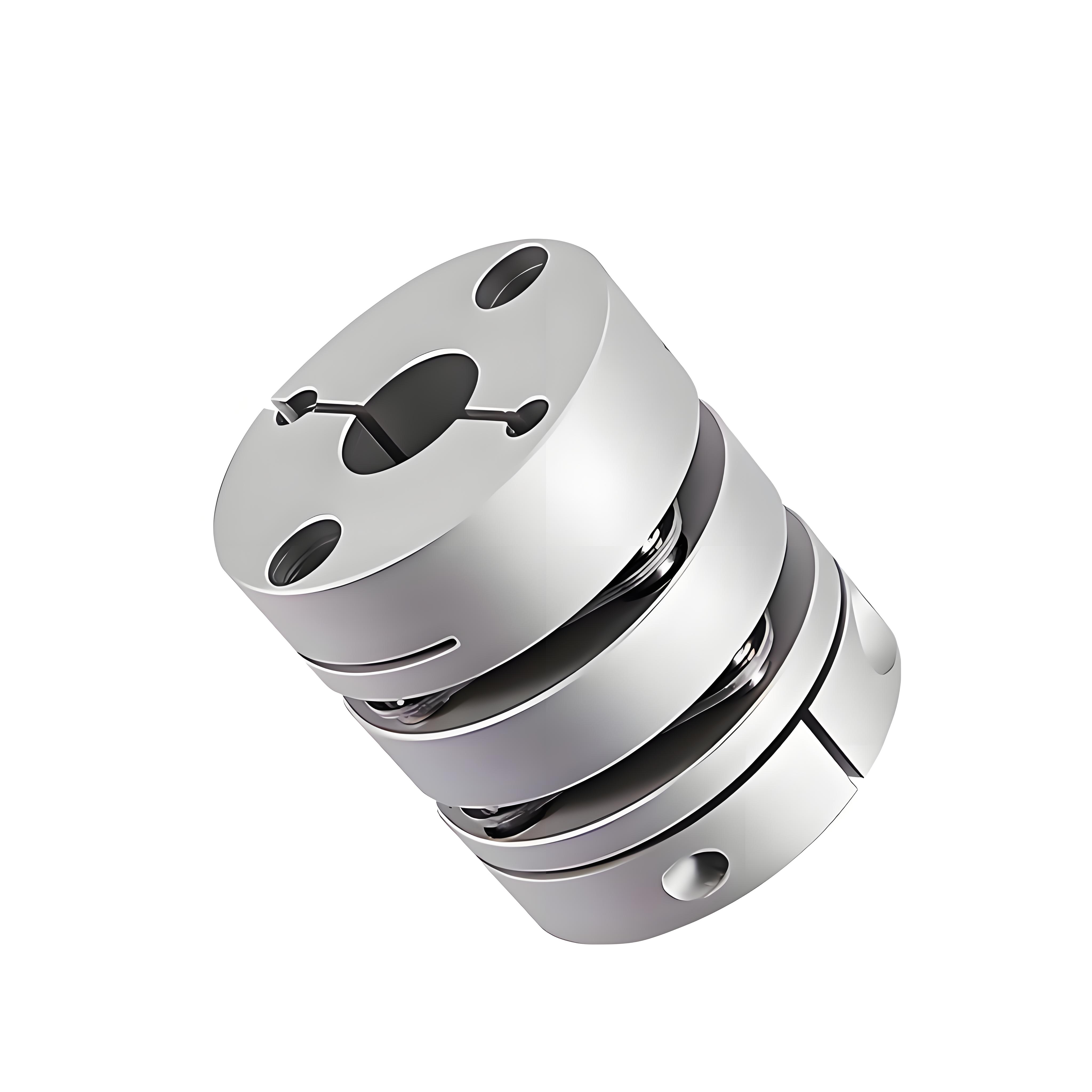

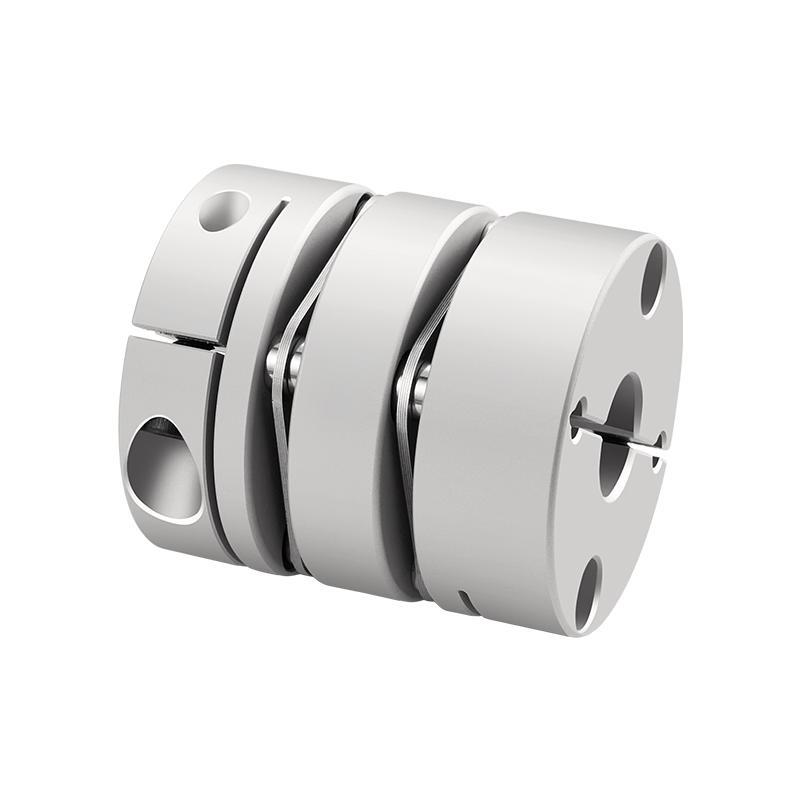

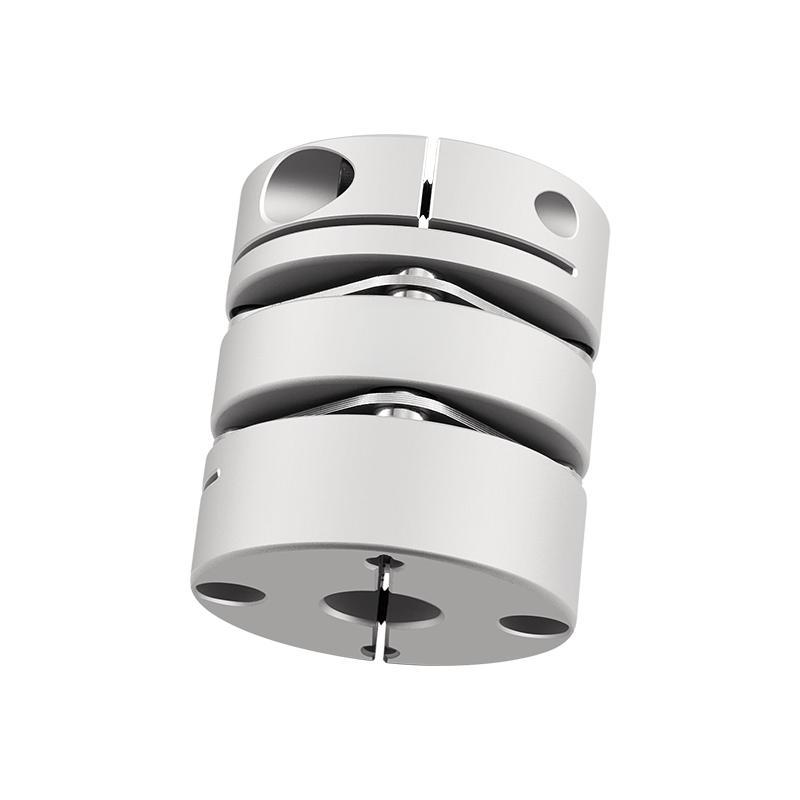

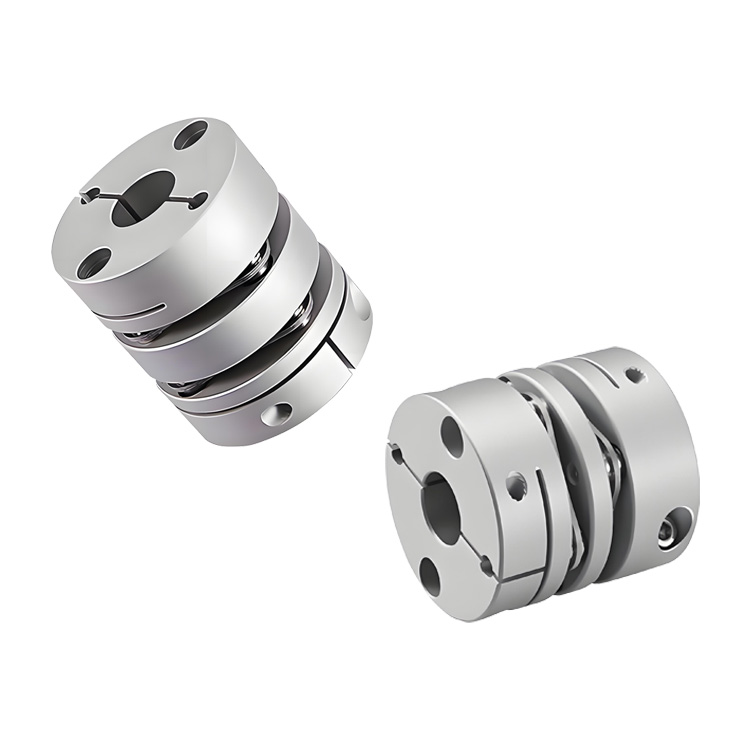

RSK-CPL kestävä kalvolevy alumiiniseoksesta valmistettu kytkentäpuristintyyppi kompensoi kulma- ja aksiaalipoikkeamat

RSK-CPL kestävä kalvolevy alumiiniseoksesta valmistettu kytkentäpuristintyyppi kompensoi kulma- ja aksiaalipoikkeamat

Ota yhteyttä
  • Erittely
  • Kuvaile
Erittely

>Akselin holkki on valmistettu erittäin lujasta alumiiniseoksesta

> Kalvo on valmistettu 304 ruostumattomasta teräksestä

> Korkea vääntömomentin jäykkyys, voi ohjata tarkasti akselin pyörimistä ja sitä voidaan ohjata erittäin tarkasti

>Tarkoton akseli ja akseliholkkiliitos on suunniteltu erityisesti servo- ja askelmoottoreille

>Erittäin pieni inertia, korkea herkkyys, sopii nopeaan käyttöön.

>Myötäpäivään ja vastapäivään pyörimisen ominaisuudet ovat täsmälleen samat.
>Ruostumattomasta teräksestä valmistettu kalvo kompensoi kulma- ja aksiaalipoikkeamat

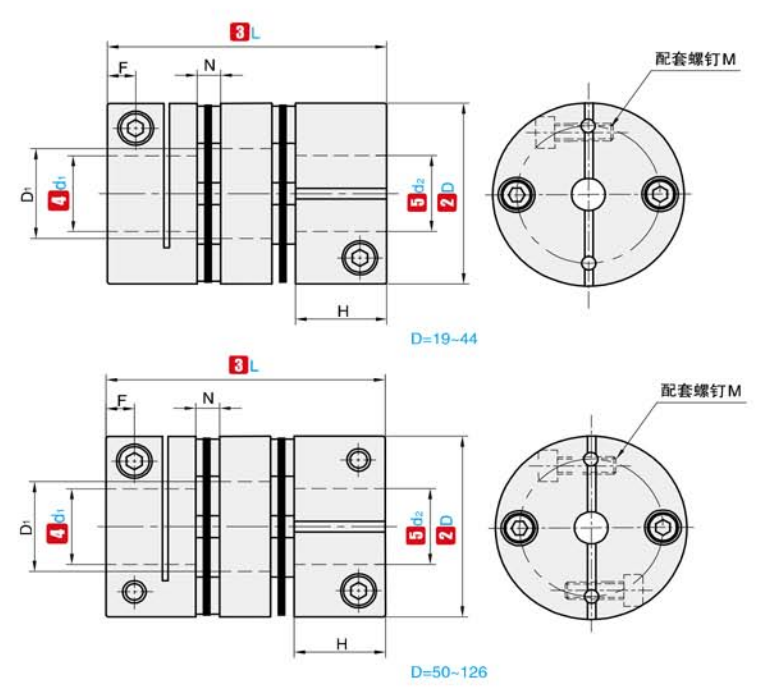

① EI. ②D ③L ④d₁ ⑤d₂ Valinnainen alue E D1 N F H M Kiristysruuvin vääntömomentti
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9 525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9 525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9 525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9 525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

① EI. ②D ③L Nimellismomentti
(N ·m) 		Sallittu epäkeskisyys
(mm) 		Sallittu taipuma
(°) 		Sallittu aksiaalinen poikkeama
(mm) 		Sallittu nopeus
(rpm) 		Staattinen kääntöjäykkyys
(N ·m/rad) 		Hitausmomentti Paino
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6 × 10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0 × 10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6 × 10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0 × 10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8 × 10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8 × 10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6 × 10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0 × 10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5 × 10⁻ 4 1013
