Erittely

>Päärunko on valmistettu erittäin lujasta alumiiniseoksesta

>Nolla välys, sopii eteen- ja taaksepäin pyöritykseen

>kolloidi on valmistettu polyuretaanista, jolla on hyvä kulutuskestävyys

> Öljynkestävyys ja sähköeristys, keskimmäinen joustava runko voi absorboida tärinää

>Kompensoi radiaaliset, kulma- ja aksiaalipoikkeamat

> Irrotettava malli helpottaa asennusta

>Kiinnitysruuvin kiristysmenetelmä

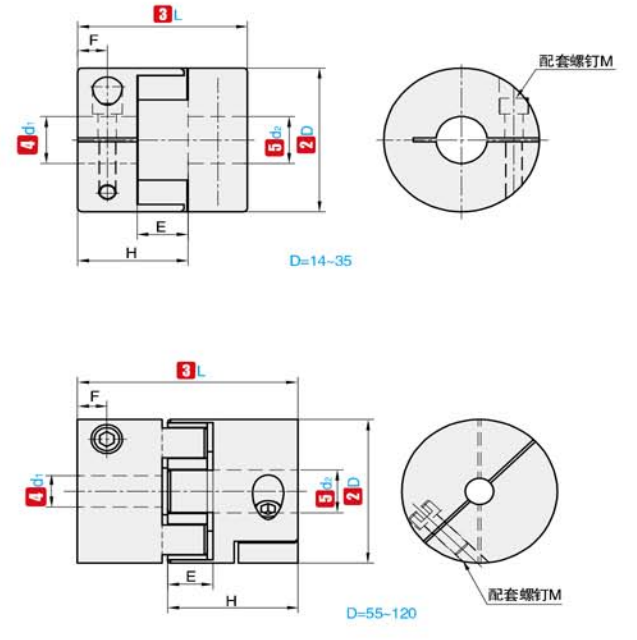

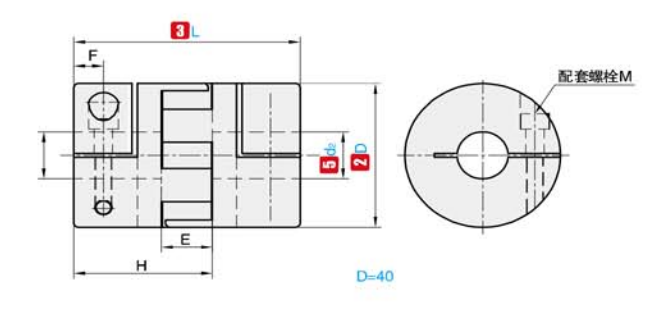

① EI.	②D	③L	④d₁⑤d₂ (Valinnainen laajuus)	E	F	H	M	Kiinnitysruuvin vääntömomentti (N·m)
RSK-CPFC	14	22	3 4 5 6 6.35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9 525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9 525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9 525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

① EI.	②D	③L	Nimellismomentti	Sallittu epäkeskisyys	Sallittu kulman poikkeama	Sallittu aksiaalinen poikkeama	Sallittu pyörimisnopeus	Staattinen kääntöjäykkyys	Hitausmomentti	Paino
① EI.	②D	③L	(N·m)	（mm）	(°)	(mm)	(rpm)	(N·m/rad)	(kg·m²)	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0 × 10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0 × 10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1 × 10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2 × 10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2 × 10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2 × 10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1 × 10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8 × 10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8 × 10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9 × 10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6 × 10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6 × 10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8 × 10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8 × 10⁻ ³	1000

Kuvaile

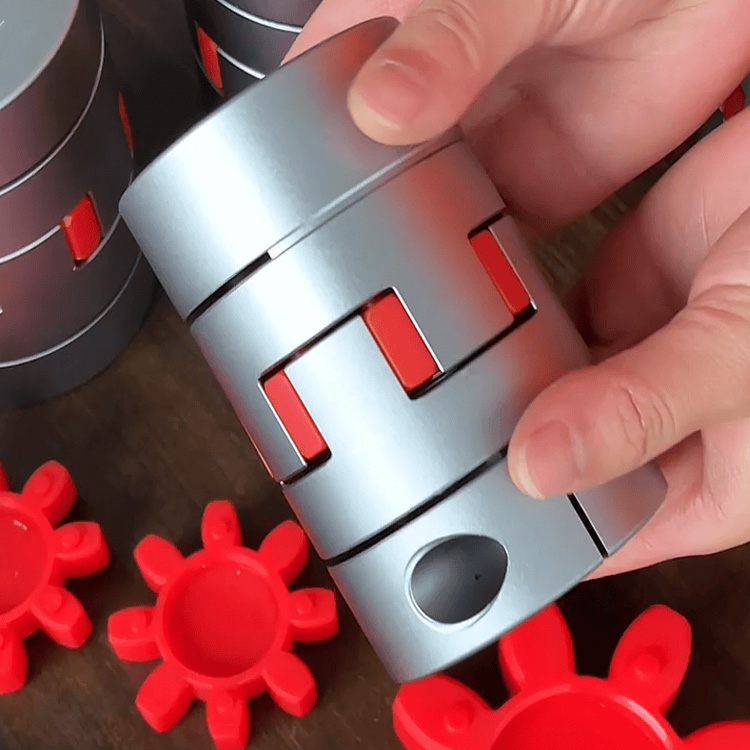

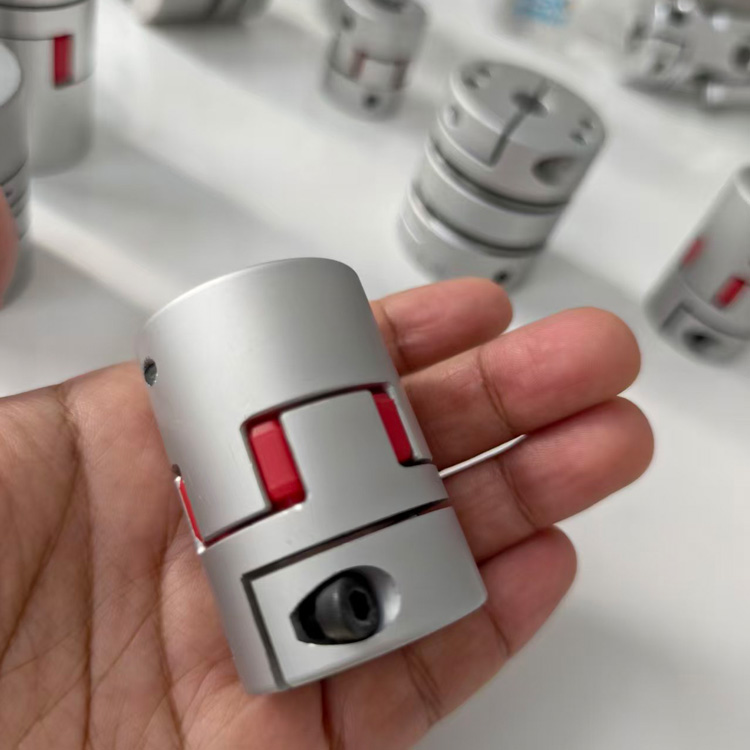

RSK Jaw/Spider joustava akselikytkin on voimansiirtotuote, jossa yhdistyvät innovatiivinen teknologia ja erinomainen ammattitaito. Sen päärunko on valmistettu korkealaatuisesta alumiiniseoksesta, ja se on tarkkuussorvattu, jyrsitty ja revennyt ja sitten lämpökäsitelty kokonaisuudessaan, mikä varmistaa täydellisen lujuuden ja kevyen painon tasapainon.

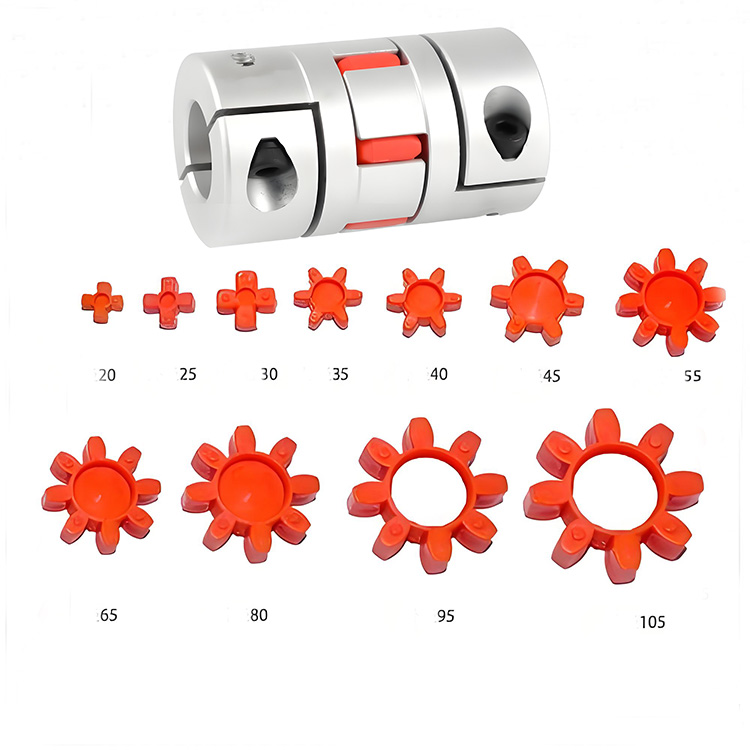

Tämän liittimen ydinrakenne on upottaa luumukukan muotoinen elastinen rengas tarkasti kahden puolikytkimen kynsien väliin. Käytön aikana voima välittyy tehokkaasti kynsien ja elastisen renkaan tiiviin puristuksen kautta. Samanaikaisesti joustavan renkaan erinomaista joustavaa muodonmuutoskykyä käytetään helposti kompensoimaan kahden akselin välinen suhteellinen siirtymä, jolloin saavutetaan erinomaiset tärinänvaimennus- ja puskurointivaikutukset sekä vähennetään tehokkaasti tärinää ja melua laitteen käytön aikana.

Joustava Jaw/Spider-akselikytkin on ainutlaatuisesti suunniteltu, ja terälehdet kestävät vain painetta taivutusmomenttien välttämiseksi, mikä parantaa huomattavasti kantokykyä ja luotettavuutta. Sillä on erinomaiset aksiaali-, radiaali- ja kulmakompensointiominaisuudet ja se voi mukautua erilaisiin monimutkaisiin työolosuhteisiin. Samanaikaisesti kytkimellä on hyvä sähköinen eristyskyky, eikä se vaadi voitelua, mikä vähentää huomattavasti huoltotyötä ja voi toimia vakaasti pitkään. Lisäksi sillä on kompakti rakenne, pienet radiaalimitat ja alhainen hitausmomentti, mikä tekee siitä erityisen sopivan keski- ja suurelle nopeukselle, tiheälle käynnistykselle ja pysäytykselle, vuorotellen eteen- ja taaksepäin pyöriville sekä voimansiirtoakselijärjestelmille, joilla on tiukat luotettavuusvaatimukset. Olipa kyseessä CNC-työstökoneet, servomoottorit tai tarkkuuskoneet, kuten tekstiilit ja pakkaukset, se voi osoittaa erinomaista suorituskykyä ja antaa vankan takuun laitteidesi tehokkaalle ja vakaalle toiminnalle.
