Name: RSK-LT Helppo asennus joustava holkkitappiliitin tapeilla ja joustavilla holkeilla
Rating: 5 (99 reviews)

Tekniset tiedot

Tärkeimmät ominaisuudet:

Yksinkertainen rakenne, alhaiset kustannukset

Alhaiset valmistuskustannukset ja hinta

Ei vaadi voitelua, helppo huoltaa

Sillä on jonkin verran kompensointi- ja vaimennuskykyä

Helppo asennus

Elastinen kumiholkki voi tarjota jonkin verran sähköeristystä

Ensisijaiset sovelluskentät:

Kytkennät puhaltimien, pumppujen ja muiden yleisten koneiden moottoreiden ja käytettävien koneiden välillä (yleisin)

Kevyet kuljettimet, sekoittimet, maatalouskoneet

Pienet ja keskikokoiset kompressorit, generaattorisarjat

Erilaisia kevyen teollisuuden koneita, joissa hinta on herkkä tekijä

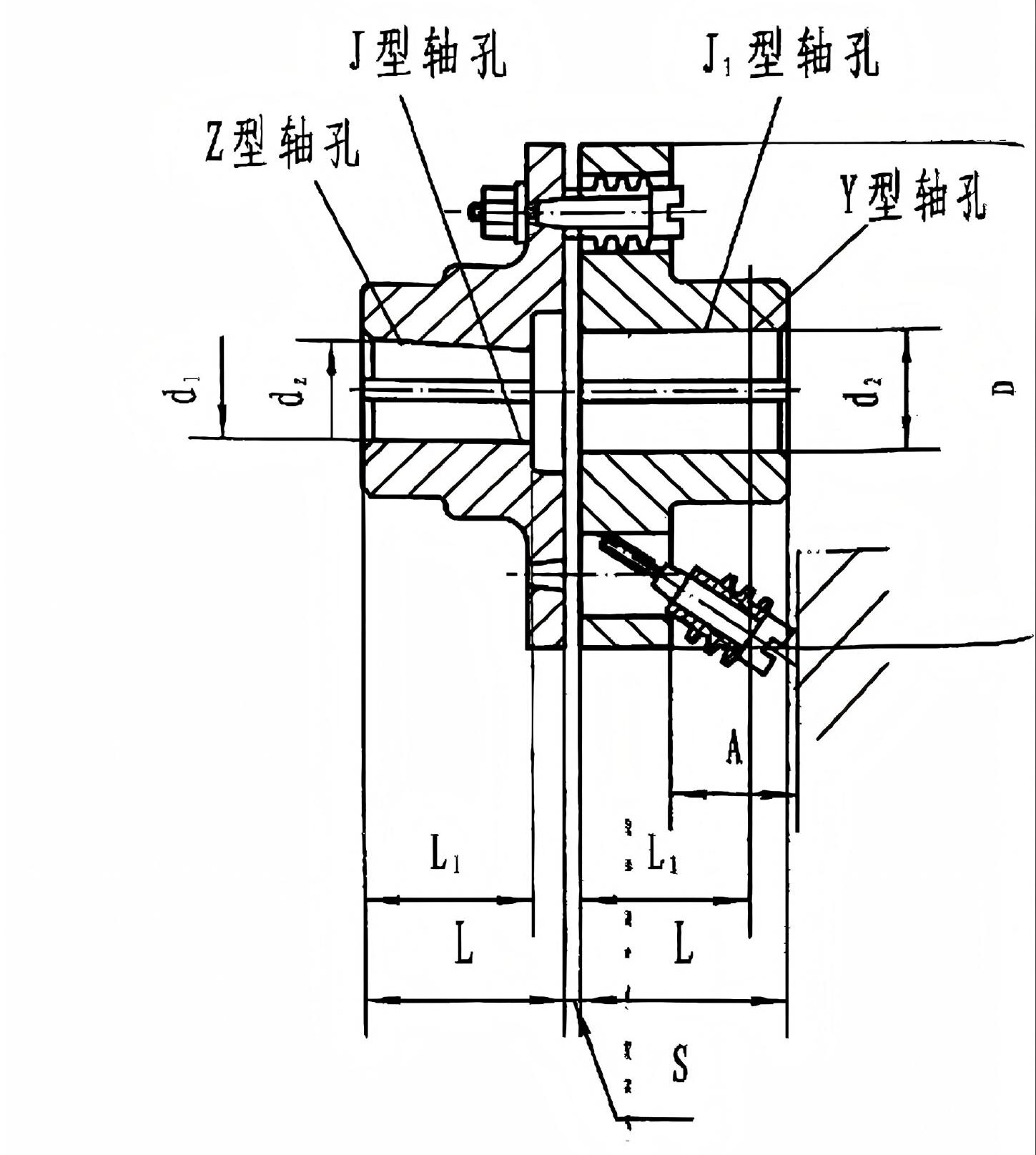

Malli	Nimellinen vääntömomentti (N·m)	Sallittu pyörimisnopeus (rpm)		Akselin reiän halkaisija (mm) d₁, d₂、dz		Akselin reiän pituus (mm)			D	A	S	Sallittu korvausta määrä		paino (kg)	Hetki Inertia (kg.m ² )
						Y-muotoinen	J, J, Z:n muotoinen					Säteittäinen (mm)	Kulma suunta
		rautaa	terästä	rautaa	terästä	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160, 170 dollaria	302	242	302

Kuvaus

Se on ei-metallinen joustava elementtikytkin, joka siirtää vääntömomentin tappien ja elastisten holkkien kautta.

Sen toimintaperiaate hyödyntää elastisten kumiholkkien (tai polyuretaaniholkkien) puristavaa muodonmuutosta vääntömomentin siirtämiseksi ja niiden joustavuuden kompensoimiseksi, tärinän ja iskujen kompensoimiseksi. Yksinkertaisen rakenteensa ansiosta se on yksi yleisimmin käytetyistä kytkimistä pienten ja keskisuurten tehojen, keskinopeiden ja hitaiden siirtojen alalla, jota kutsutaan usein "standardikytkimeksi".

Type LT -kytkimen rakenne on hyvin yksinkertainen, ja se koostuu pääasiassa seuraavista komponenteista:

Kaksi puoliliitintä: Valmistettu tyypillisesti valuraudasta (HT200) tai valuteräksestä (ZG270-500), muistuttavat laippoja, joiden kehällä on tapinreikien rengas.

Elastinen holkki (holkki): ydinkomponentti. Yleensä valmistettu kumista tai polyuretaanista, se on lieriömäinen muoto, jossa on laippa. Se asennetaan käytettävän puolikytkimen tappien reikiin. Tappi kulkee joustavan holkin keskireiän läpi ja yhdistää siten joustavasti kaksi puolikytkintä.

Kiinnityslevy (valinnainen): Käytetään elastisten holkkien aksiaaliseen kiinnittämiseen ja niiden putoamisen estämiseen.

Rakenteellinen suorituskyky:

Kimmoisen holkin ja puolikytkimen laipassa olevan pyöreän reiän välisen raon sekä elastisen holkin muodonmuutoksen vuoksi kytkimellä on tietty kompensaatio suhteelliselle siirtymälle ja iskunvaimennuskyvylle.

Tärkeimmät ominaisuudet:

Yksinkertainen rakenne, alhaiset kustannukset

Vähän osia, kypsä valmistusprosessi, erittäin alhaiset valmistuskustannukset ja hinta, joka tarjoaa erinomaisen taloudellisuuden.

Ei vaadi voitelua, helppo huoltaa

Ei sisällä kitkapareja, joissa on suhteellinen liukuminen, ei vaadi öljyn tai rasvan lisäämistä, joten se on huoltovapaa kytkin (vaatii vain määräaikaistarkastuksen).

Omaa jonkin verran kompensointi- ja vaimennuskykyä

Helppo asennus

Elastinen kumiholkki voi tarjota jonkin verran sähköeristystä

Ensisijaiset sovelluskentät:

LT-tyyppi on klassinen yleiskäyttöinen taloudellinen kytkin, joka sopii ei-vaativiin sovelluksiin, joissa on alhaiset vaatimukset lähetyksen tarkkuudelle ja dynaamiselle suorituskyvylle, kohtuulliselle teholle ja suhteellisen puhtaille ympäristöille, kuten:

Puhaltimien, pumppujen ja muiden yleisten koneiden moottoreiden ja käytettävien koneiden väliset liitännät (yleisin).

Kevyet kuljettimet, sekoittimet, maatalouskoneet.

Pienet ja keskikokoiset kompressorit, generaattorisarjat.

Erilaisia kevyen teollisuuden koneita, joissa hinta on herkkä tekijä.
