Name: RSK-UL tyyppinen rengasliitin Joustava huoltovapaa hidas joustava kytkentä
Rating: 5 (99 reviews)

Tekniset tiedot

RSK-UL-tyyppinen Tire Coupling on erittäin joustava, huoltovapaa joustava kytkin. Sen ydinosa on kumista tai polyuretaanista valmistettu renkaan muotoinen elastomeeri, joka on yhdistetty kahteen metallilaipan puolikkaaseen pulteilla. Se saavuttaa merkittävän siirtymän kompensoinnin ja voimakkaan iskunvaimennuksen ja tärinänvaimennuksen elastomeerin säteittäisen puristuksen ja leikkausmuodonmuutoksen kautta. Se soveltuu keskinopeisiin ja hitaisiin voimansiirtosovelluksiin, kuten kuljettimiin, puhaltimiin ja pumppuyksiköihin, jotka vaativat tärinän eristämistä ja kohdistusvirheen kompensointia.

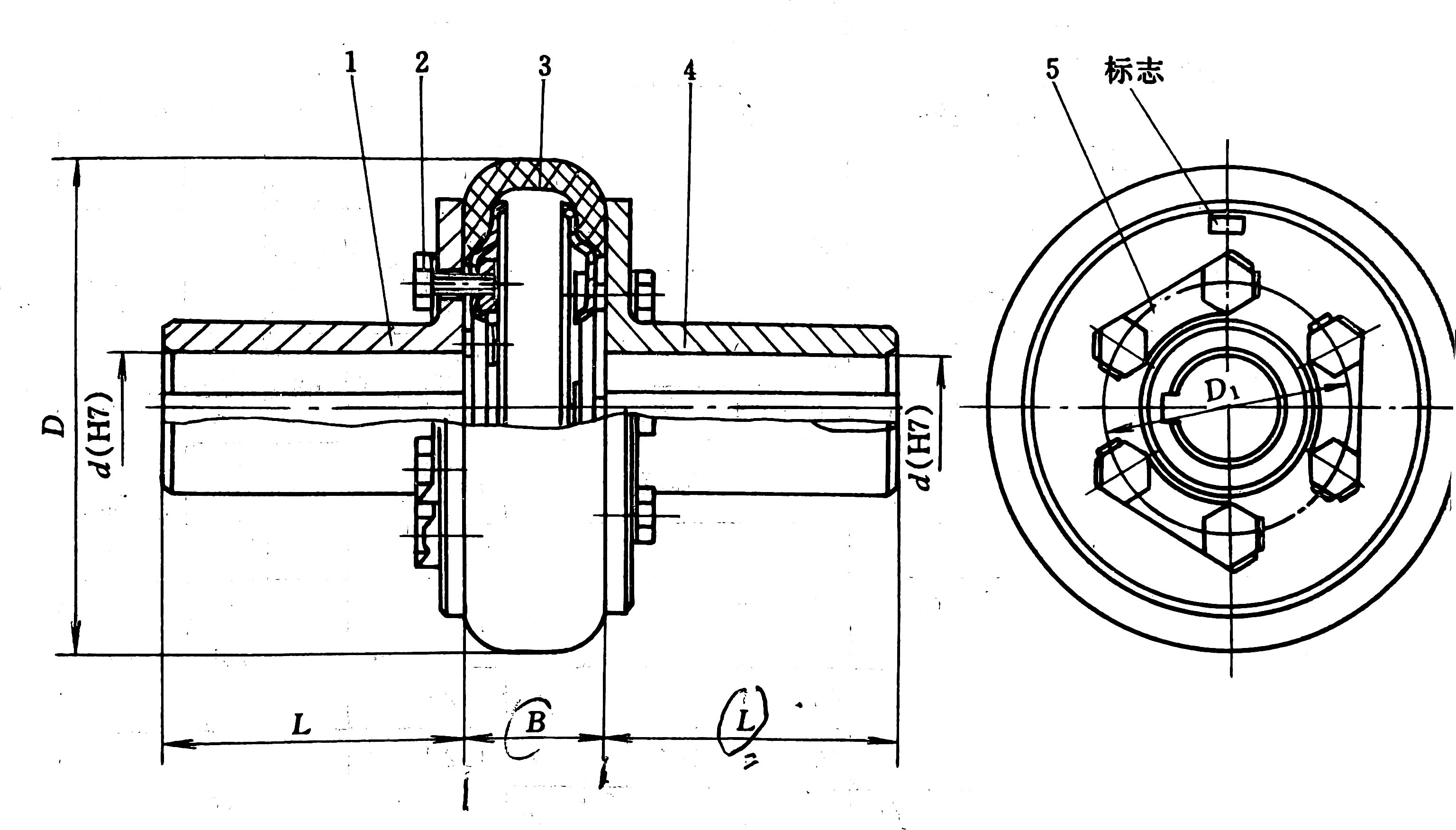

Malli	Nimellinen vääntömomentti /N·m	Välitön maksimi Vääntömomentti Tmax /N·m	Sallittu Pyörivä Nopeus [n]		Akselin reiän halkaisija d(H7)		Akselin reiän pituus L		D	B		Hetki Inertiasta I	Paino m / kg
			terästä	Rauta	terästä	Rauta	J, J₁ -muotoinen	Y-muotoinen
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42, 45, 48	40, 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42, 45, 48、50	40, 42、45	84	112
UL9	630	1800	2800		42, 45, 48, 50, 55, 56	42, 45, 48, 50, 55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45, 48, 50, 55, 56	45, 48, 50, 55, 56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50, 55, 56*	50, 55, 56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55, 56	55, 56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63, 65, 70, 71, 75*	63, 65, 70, 71, 75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80, 85, 90, 95	80, 85, 90, 95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85, 90, 95*	90, 95	132	172	560	150	300	4.6456	222
					100, 110, 120, 125,	100, 110, 120, 125	167	212
UL16	10000	20000	1000	1000	100, 110, 120, 125	100, 110, 120, 125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Kuvaus

Vedenpitävä ja pölytiivis rengasliittimemme on suunniteltu kestämään ankaria työympäristöjä ja se voi silti toimia vakaasti ankarissa olosuhteissa, kuten kosteudessa ja pölyssä. Se käyttää erityisiä prosesseja ja materiaaleja estääkseen tehokkaasti veden ja pölyn tunkeutumisen, varmistaakseen, että sisäinen rakenne ei ole syöpynyt, ja pidentää huomattavasti käyttöikää.

Kytkin luottaa vääntömomentin siirtämiseen erittäin elastiseen rengasrenkaaseen, joka pystyy erinomaisesti kompensoimaan kahden akselin välisen aksiaalisen, radiaalisen ja kulmasiirtymän, ja sillä on vahva sopeutumiskyky laitteiden asennusvirheisiin ja akselin siirtymiin käytön aikana. Sen erinomainen puskurointi- ja iskunvaimennuskyky voi merkittävästi vähentää laitteen iskuja ja tärinää käytön aikana, varmistaa laitteen sujuvan toiminnan, vähentää osien kulumista ja siten vähentää ylläpitokustannuksia. Samalla tämä ominaisuus voi myös tehokkaasti vähentää virran huippua laitteen toiminnan aikana. Muihin kytkimiin verrattuna vähennys voi olla jopa 50 %, mikä säästää energiaa ja suojaa sähköjärjestelmää.

Rakenteeltaan se on yksinkertainen ja kompakti, ei vaadi voitelua ja välttää voiteluainevuodon aiheuttamat saasteet ja huoltoongelmat. Päivittäinen kokoaminen ja purkaminen ja huolto on helppoa ja kätevää. Kun pääkoneen akseli on kohdistettu kerran, pääkonetta ei tarvitse siirtää elastista elementtiä vaihdettaessa. Toimenpide voidaan suorittaa nopeasti, mikä säästää paljon aikaa ja työvoimaa.

Tätä kytkintä käytetään laajalti kaivos-, metallurgiassa, tekstiili-, vesipumppu- ja muilla teollisuudenaloilla, ja se voi toimia vakaasti lämpötila-alueella -20 ℃ - 80 ℃. Olipa kaivoslaitteiden voimakkaassa vaikutusympäristössä, tekstiilipajojen pölyisessä ympäristössä tai vesipumppujen pitkäaikaisessa kosteassa työympäristössä, se voi osoittaa luotettavaa suorituskykyä ja antaa vankan takuun laitteiden tehokkaalle toiminnalle.
