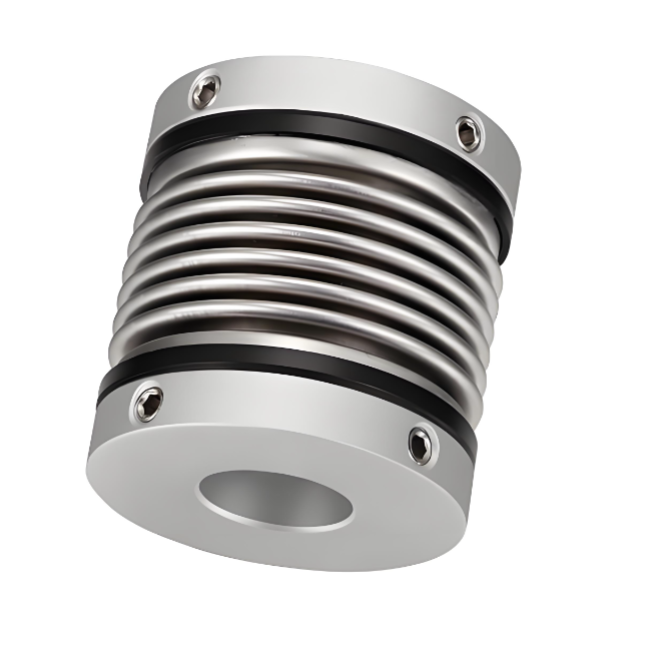

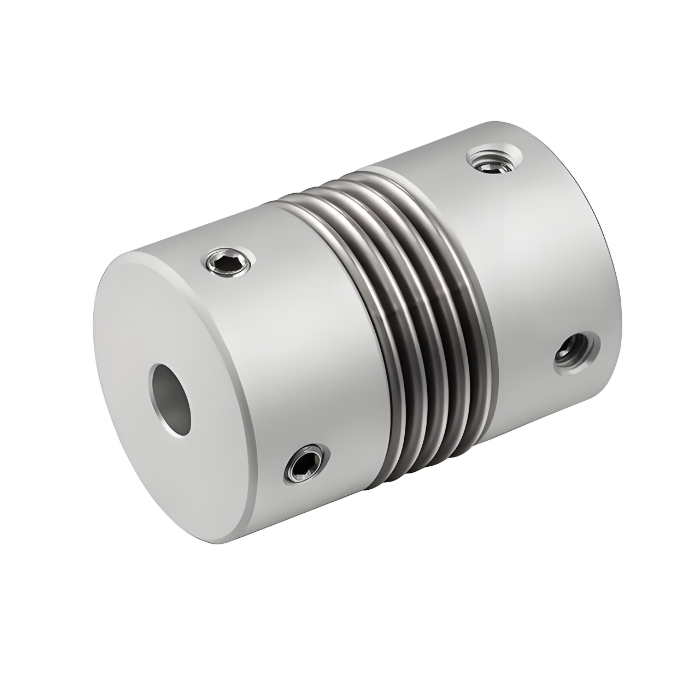

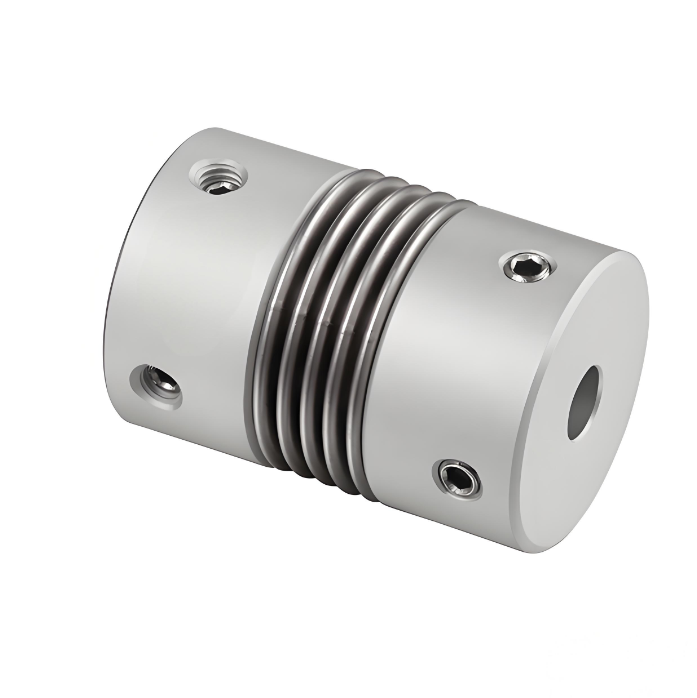

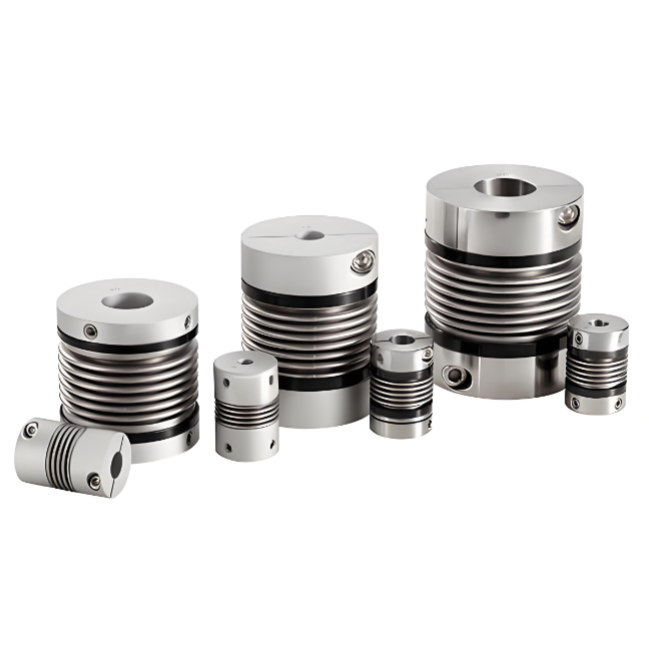

RSK-CPR alumiiniseoksesta valmistetut palkeet liittimet Asemointi Ruuvityyppi kompensoi radiaaliset kulma- ja aksiaaliset poikkeamat tehokkaammin

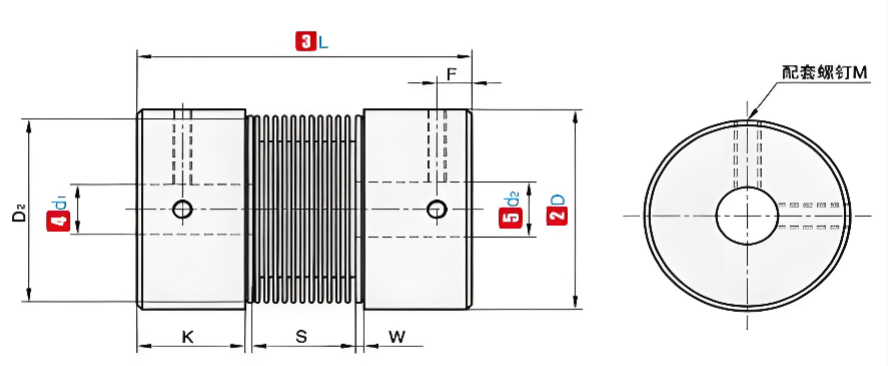

P/N

ΦD

L

Vakio sisähalkaisija (mm)

K

W

S

D₂

F

M

Kiristysmomentti (N.m)

RSK-CPR

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6,35-7-8-9-9,525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Huomautus: Kytkimen molemmissa päissä olevat sisäreiät voidaan vapaasti yhdistää pienimmän ja suurimman sisähalkaisijan kanssa. Taulukkoon merkityt sisähalkaisijakoot ovat vain viitteellisiä. Myös asiakkaan vaatima reiän halkaisija on vain viitteellinen. Asiakkaan tarvitseman reiän halkaisijan saamiseksi ota yhteyttä.

P/N

ΦD

L

Nimellisvääntömomentti (N.m)

Salli poikkeama (mm)

Salli kallistus (∠°)

Salli aksiaalinen poikkeama (mm)

Salli RPM

Staattinen vääntöjäykkyys (N.m/rad)

Hitausmomentti (N.m)

Paino (g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2,0X10-⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2,1X10⁻⁵

85

Huomautus: Yllä oleva inertiamomentti ja tekniset parametrit mitataan suurimman aukon standardilla. Suurin nimellisvääntömomenttiarvo liittyy itse kytkimen kestävyyteen. Mitä suurempi ulkohalkaisija, sitä suurempi voima, ja mitä pienempi ulkohalkaisija, sitä suurempi on sallittu nopeus.
