Name: RSK:n valmistettu Serpentine Spring Grid Kytkin lyhyen akselin reiän tyyppi yksinkertainen ja kustannustehokas
Rating: 5 (99 reviews)

Tekniset tiedot

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille

Nopea asennus ja irrotus säästää aikaa ja vaivaa

Erittäin pitkä käyttöikä

Yksinkertainen rakenne ja helppo huoltaa

Matalat asennusvaatimukset ja laaja valikoima malleja

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on alhaisempi kuin yleiskytkimille

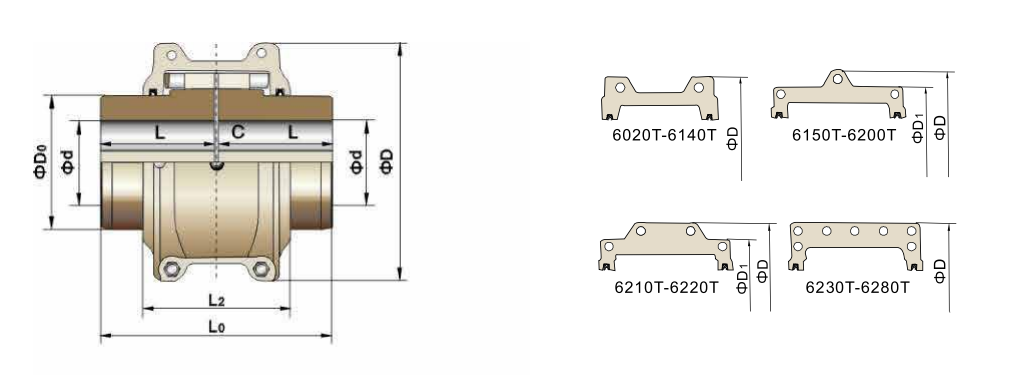

Malli	Nimellinen vääntömomentti/ Tn N. M	Sallittu nopeus/N rpm	Suurin akselireikä L mm	Aksiaalinen pituus L mm	Pituus L0 mm	L2 mm	D mm	D0 mm	Avaruus C mm	Paino (ei reikää) kg	HitausmomenttiI Kg.m2	Öljyn lataus kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Kuvaus

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin.

Jiangsu RSK:n serpentiinijousiverkon kytkin yhdistää hammaspyörien korkean vääntökapasiteetin elastisten kytkimien joustavuuteen, mikä tekee siitä yksinkertaisemman ja ihanteellisen vaihtoehdon keskiraskaiden ja raskaiden kytkimien joukossa. Sen nopea irrotusrakenne eliminoi asennus- ja irrotusvaikeudet täysin, mikä tarjoaa taloudellisemman ja luotettavamman kytkentäratkaisun.

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille.

RSK serpentiinijousiristikytkimen hammaspinnat koostuvat useista kaarevista pinnoista, joiden ansiosta kosketuspinta voi vaihdella kuormituksen muutosten mukaan. Tämän rakenteen ansiosta kytkin kestää paremmin kuormitusiskuja ja vaihtelevia kuormia, mikä varmistaa paremman turvallisuuden käynnistyksen aikana tai epätasaisissa kuormitusolosuhteissa. Lisäksi jousen joustava voimansiirto vaimentaa huomattavan määrän värähtelyvoimia. Sen vaimennusvaikutus vähentää iskun tärinää yli 36 %, mikä tekee siitä todellisen iskun- ja tärinäsuodattimen voimansiirtojärjestelmiin.

Nopea asennus ja irrotus säästää aikaa ja vaivaa.

Kytkimien asennuksessa ja purkamisessa ilmeneviin vaikeuksiin ja tehottomuuteen pyrkien RSK on kehittänyt upouuden pikaliittimen. Se käyttää kartiomaista pintaliitäntää ja käyttää useita erittäin lujia pultteja päätypinnassa voiman kohdistamiseen, mikä saavuttaa sekä laajenemis- että liitosvaikutuksia. Tämä rakenne mahdollistaa välyssovituksen asennuksen aikana ja tarjoaa samalla häiriösovituksen suorituskyvyn, mikä säästää yli 70 % ajasta verrattuna perinteisiin häiriösovitustuotteisiin.

Erittäin pitkä käyttöikä.

Kartiomainen jousi on valmistettu erittäin lujasta seosteräksestä, ja se käy läpi tiukan lämpökäsittelyprosessin ylivertaisen jäykkyyden ja joustavuuden saavuttamiseksi. Jousen pinta on tarkkuushiekkapuhallettu pintakerroksen molekyylirakenteen puristamiseksi, mikä parantaa kulutuskestävyyttä ja pidentää käyttöikää.

Yksinkertainen rakenne ja helppo huoltaa.

Matalat asennusvaatimukset ja laaja valikoima malleja.

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on pienempi kuin yleiskytkimillä. Jousi voi heilua vapaasti puoliliitosholkin hammasurissa, mikä mahdollistaa huomattavat radiaaliset, kulma- ja aksiaaliset poikkeamat kahden akselin välillä. Niin kauan kuin nämä poikkeamat pysyvät tietyllä alueella, ne eivät vaikuta voimansiirron suorituskykyyn, eivätkä aiheuta melua tai vaaranna käyttöikää.
