Erittely

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille

Nopea asennus ja irrotus säästää aikaa ja vaivaa

Erittäin pitkä käyttöikä

Yksinkertainen rakenne ja helppo huoltaa

Matalat asennusvaatimukset ja laaja valikoima malleja

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on alhaisempi kuin yleiskytkimille

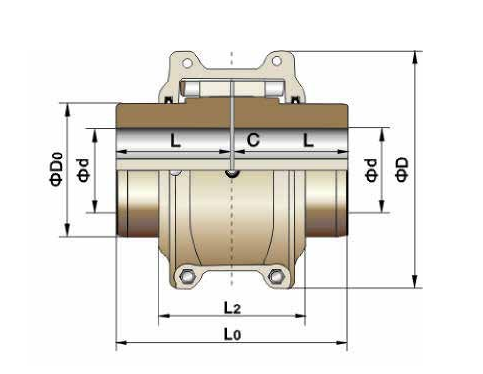

Malli	Nimellinen vääntömomentti/ Tn N. M	Sallittu nopeus/N rpm	Suurin akselireikä L mm	Aksiaalinen pituus L mm	Pituus L0 mm	L2 mm	D mm	D0 mm	Avaruus C mm	Paino (ei reikää) kg	HitausmomenttiI Kg.m2	Öljyn lataus kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Kuvaile

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin.

Jiangsu RSK:n serpentiinijousiverkon kytkin yhdistää hammaspyörien korkean vääntökapasiteetin elastisten kytkimien joustavuuteen, mikä tekee siitä yksinkertaisemman ja ihanteellisen vaihtoehdon keskiraskaiden ja raskaiden kytkimien joukossa. Sen nopea irrotusrakenne eliminoi asennus- ja irrotusvaikeudet täysin, mikä tarjoaa taloudellisemman ja luotettavamman kytkentäratkaisun.

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille.

RSK serpentiinijousiristikytkimen hammaspinnat koostuvat useista kaarevista pinnoista, joiden ansiosta kosketuspinta voi vaihdella kuormituksen muutosten mukaan. Tämän rakenteen ansiosta kytkin kestää paremmin kuormitusiskuja ja vaihtelevia kuormia, mikä varmistaa paremman turvallisuuden käynnistyksen aikana tai epätasaisissa kuormitusolosuhteissa. Lisäksi jousen joustava voimansiirto vaimentaa huomattavan määrän värähtelyvoimia. Sen vaimennusvaikutus vähentää iskun tärinää yli 36 %, mikä tekee siitä todellisen iskun- ja tärinäsuodattimen voimansiirtojärjestelmiin.

Nopea asennus ja irrotus säästää aikaa ja vaivaa.

Kytkimien asennuksessa ja purkamisessa ilmeneviin vaikeuksiin ja tehottomuuteen pyrkien RSK on kehittänyt upouuden pikaliittimen. Se käyttää kartiomaista pintaliitäntää ja käyttää useita erittäin lujia pultteja päätypinnassa voiman kohdistamiseen, mikä saavuttaa sekä laajenemis- että liitosvaikutuksia. Tämä rakenne mahdollistaa välyssovituksen asennuksen aikana ja tarjoaa samalla häiriösovituksen suorituskyvyn, mikä säästää yli 70 % ajasta verrattuna perinteisiin häiriösovitustuotteisiin.

Erittäin pitkä käyttöikä.

Kartiomainen jousi on valmistettu erittäin lujasta seosteräksestä, ja se käy läpi tiukan lämpökäsittelyprosessin ylivertaisen jäykkyyden ja joustavuuden saavuttamiseksi. Jousen pinta on tarkkuushiekkapuhallettu pintakerroksen molekyylirakenteen puristamiseksi, mikä parantaa kulutuskestävyyttä ja pidentää käyttöikää.

Yksinkertainen rakenne ja helppo huoltaa.

Matalat asennusvaatimukset ja laaja valikoima malleja.

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on pienempi kuin yleiskytkimillä. Jousi voi heilua vapaasti puoliliitosholkin hammasurissa, mikä mahdollistaa huomattavat radiaaliset, kulma- ja aksiaaliset poikkeamat kahden akselin välillä. Niin kauan kuin nämä poikkeamat pysyvät tietyllä alueella, ne eivät vaikuta voimansiirron suorituskykyyn, eivätkä aiheuta melua tai vaaranna käyttöikää.
