Erittely

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin lisäävät laitteiden suojaa

Nopea asennus ja irrotus säästää aikaa ja vaivaa

Erittäin pitkä käyttöikä

Yksinkertainen rakenne ja helppo huoltaa

Matalat asennusvaatimukset ja laaja valikoima malleja

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on alhaisempi kuin yleiskytkimillä

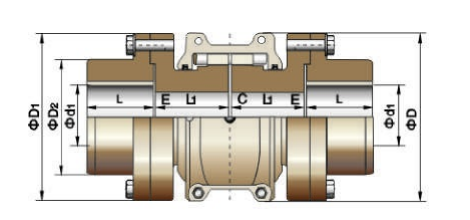

Malli	Nimellinen vääntömomentti/ Tn N. M	Sallittu nopeus/N rpm	Suurin akselireikä L mm	Aksiaalinen pituus L mm	Vähimmäistila L1 mm	Maxim Avaruus L1 mm	D mm	D1 mm	D2 mm	Avaruus C mm	Avaruus E mm	Paino kg	Öljypanos kg
6020T	52	3600	35	50	50	102	95	86	52	5	1.2	4.05	0.027
6030T	149	3600	42	50	50	109	105	94	60	5	1.2	5.42	0.041
6040T	249	3600	56	55	55	109	115	112	78	5	1.2	8.52	0.054
6050T	435	3600	65	65	65	109	130	125	85	5	1.2	13.75	0.068
6060T	684	3600	80	75	75	166	150	144	105	5	1.2	20.78	0.086

6070T	994	3600	85	80	80	166	160	152	110	5	1.5	24.85	0.113
6080T	2050	3600	95	95	95	204	190	178	122	5	1.5	41.20	0.172
6090T	3730	3600	110	105	105	204	210	209	142	5	1.5	62.54	0.254
6100T	6280	2440	130	125	125	205	250	250	172	6	2	115.2	0.426
6110T	9320	2250	150	135	135	205	270	276	198	6	2	158.2	0.508

6120T	13700	2025	170	155	155	205	310	319	225	6	2	235.2	0.735
6130T	19900	1800	190	175	175	205	346	346	238	6	2	318.5	0.908
6140 T	28600	1650	210	190	190	205	384	386	268	6	2	415.6	1.135

Kuvaile

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin.

Jiangsu RSK:n serpentiinijousiverkon kytkin yhdistää hammaspyörien korkean vääntökapasiteetin elastisten kytkimien joustavuuteen, mikä tekee siitä yksinkertaisemman ja ihanteellisen vaihtoehdon keskiraskaiden ja raskaiden kytkimien joukossa. Sen nopea irrotusrakenne eliminoi asennus- ja irrotusvaikeudet täysin, mikä tarjoaa taloudellisemman ja luotettavamman kytkentäratkaisun.

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille.

RSK serpentiinijousiristikytkimen hammaspinnat koostuvat useista kaarevista pinnoista, joiden ansiosta kosketuspinta voi vaihdella kuormituksen muutosten mukaan. Tämän rakenteen ansiosta kytkin kestää paremmin kuormitusiskuja ja vaihtelevia kuormia, mikä varmistaa paremman turvallisuuden käynnistyksen aikana tai epätasaisissa kuormitusolosuhteissa. Lisäksi jousen joustava voimansiirto vaimentaa huomattavan määrän värähtelyvoimia. Sen vaimennusvaikutus vähentää iskun tärinää yli 36 %, mikä tekee siitä todellisen iskun- ja tärinäsuodattimen voimansiirtojärjestelmiin.

Nopea asennus ja irrotus säästää aikaa ja vaivaa.

Kytkimien asennuksessa ja purkamisessa ilmeneviin vaikeuksiin ja tehottomuuteen pyrkien RSK on kehittänyt upouuden pikaliittimen. Se käyttää kartiomaista pintaliitäntää ja käyttää useita erittäin lujia pultteja päätypinnassa voiman kohdistamiseen, mikä saavuttaa sekä laajenemis- että liitosvaikutuksia. Tämä rakenne mahdollistaa välyssovituksen asennuksen aikana ja tarjoaa samalla häiriösovituksen suorituskyvyn, mikä säästää yli 70 % ajasta verrattuna perinteisiin häiriösovitustuotteisiin.

Erittäin pitkä käyttöikä.

Kartiomainen jousi on valmistettu erittäin lujasta seosteräksestä, ja se käy läpi tiukan lämpökäsittelyprosessin ylivertaisen jäykkyyden ja joustavuuden saavuttamiseksi. Jousen pinta on tarkkuushiekkapuhallettu pintakerroksen molekyylirakenteen puristamiseksi, mikä parantaa kulutuskestävyyttä ja pidentää käyttöikää.

Yksinkertainen rakenne ja helppo huoltaa.

Matalat asennusvaatimukset ja laaja valikoima malleja.

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on pienempi kuin yleiskytkimillä. Jousi voi heilua vapaasti puoliliitosholkin hammasurissa, mikä mahdollistaa huomattavat radiaaliset, kulma- ja aksiaaliset poikkeamat kahden akselin välillä. Niin kauan kuin nämä poikkeamat pysyvät tietyllä alueella, ne eivät vaikuta voimansiirron suorituskykyyn, eivätkä aiheuta melua tai vaaranna käyttöikää.
