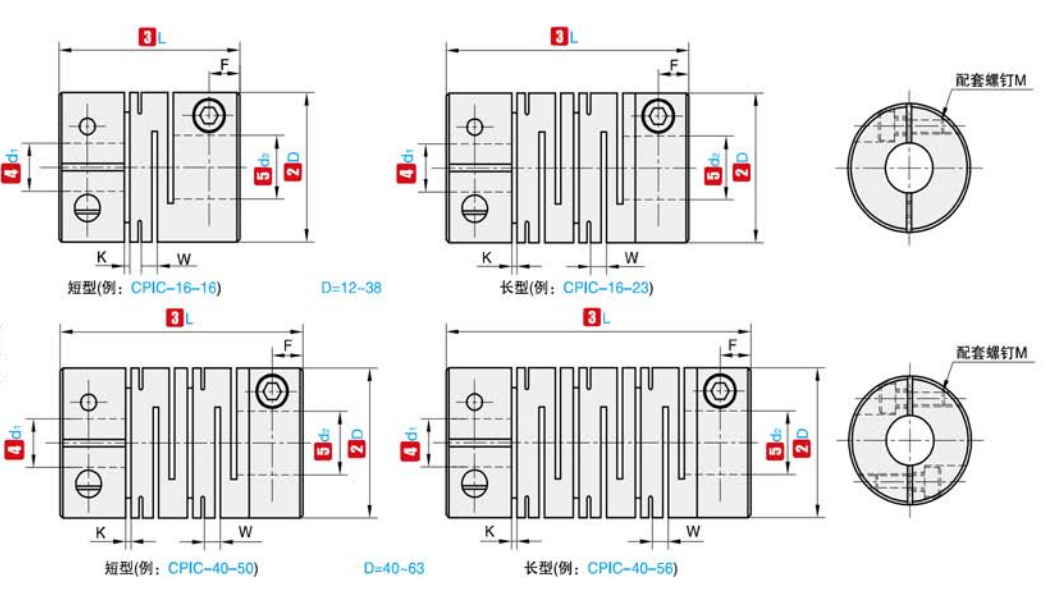

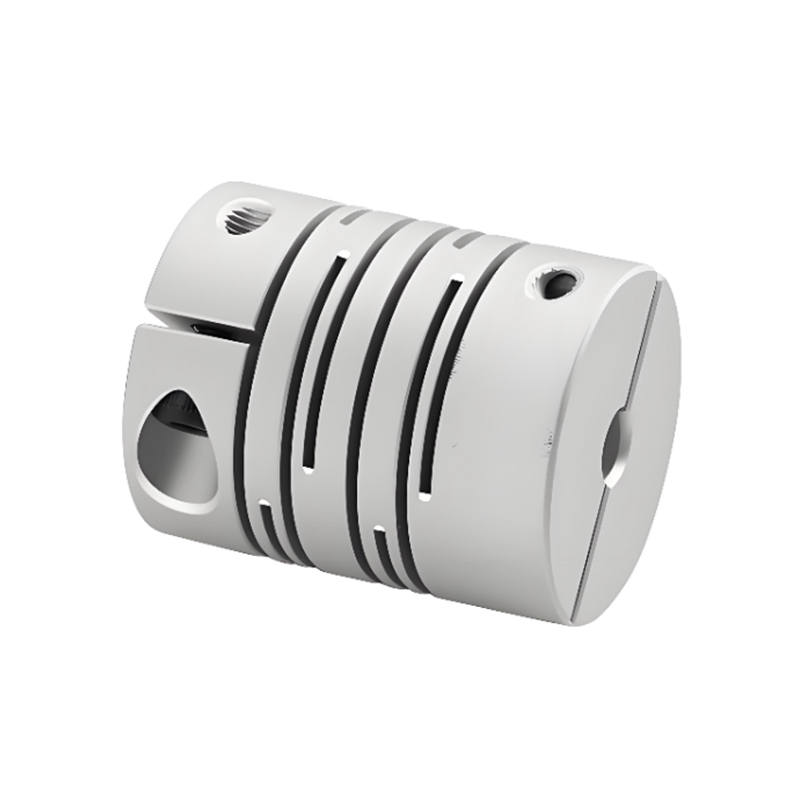

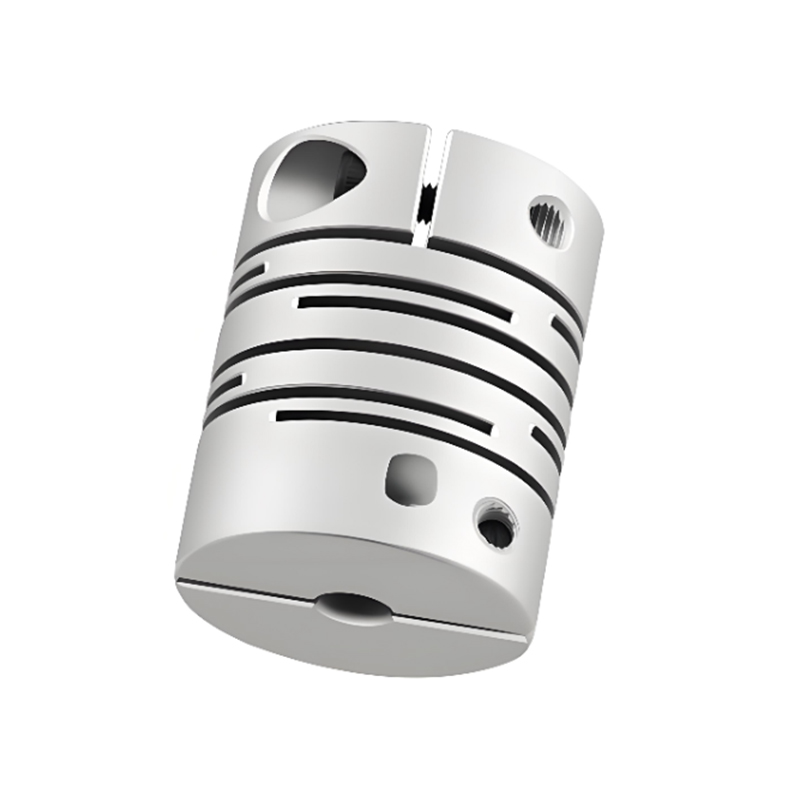

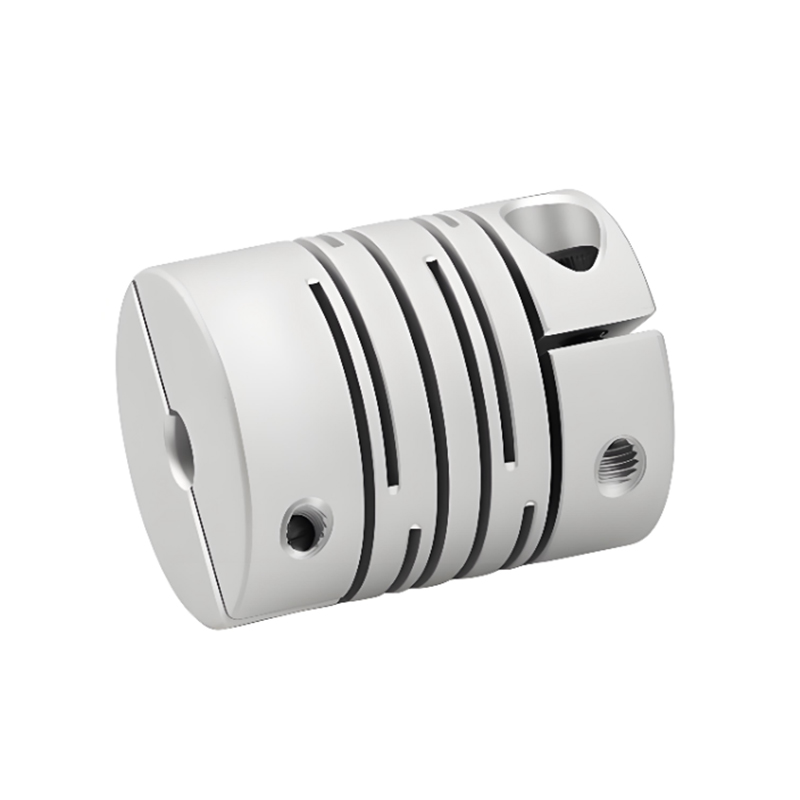

RSK-CPIC korkean lujan alumiiniseoksesta valmistettu rinnakkaispalkkiakselin kytkentäpuristintyyppi

koodinimi

D

L

Vakio sisähalkaisija (mm)

E

F

H

M

Kiristysmomentti (N.m)

RSK-CPIC

12

18.5

2 3 4 5 6

0.55

1.3

2.5

M2.5

0.8

16

18

3 4 5 6  6.35

0.55

1.4

3.18

M2.5

0.8

16

23

3 4 5 6  6.35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6,35  7  8  9  9 525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6,35  7  8  9  9 525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Huomautus: Kytkimen molemmissa päissä olevat sisäreiät voidaan vapaasti yhdistää pienimmän ja suurimman sisähalkaisijan kanssa. Taulukkoon merkityt sisähalkaisijakoot ovat vain viitteellisiä. Myös asiakkaan vaatima reiän halkaisija on vain viitteellinen. Asiakkaan tarvitseman reiän halkaisijan saamiseksi ota yhteyttä.

Koodinimi

D

L

Nimellisvääntömomentti (N.m)

Salli poikkeama (mm)

Salli kallistus (∠°)

Salli aksiaalinen poikkeama (mm)

Salli RPM

Staattinen vääntöjäykkyys (N.m/rad)

Hitausmomentti (N.m)

Paino (g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4x10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4x10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8x10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9,1x10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3x10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6x10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8x10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7x10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3x10 ^-5

142

Huomautus: Yllä oleva inertiamomentti ja tekniset parametrit mitataan suurimman aukon standardilla. Suurin nimellisvääntömomenttiarvo liittyy itse kytkimen kestävyyteen. Mitä suurempi ulkohalkaisija, sitä suurempi voima, ja mitä pienempi ulkohalkaisija, sitä suurempi on sallittu nopeus.
