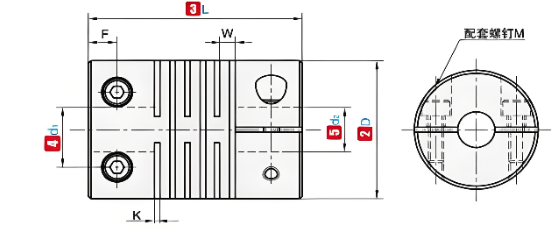

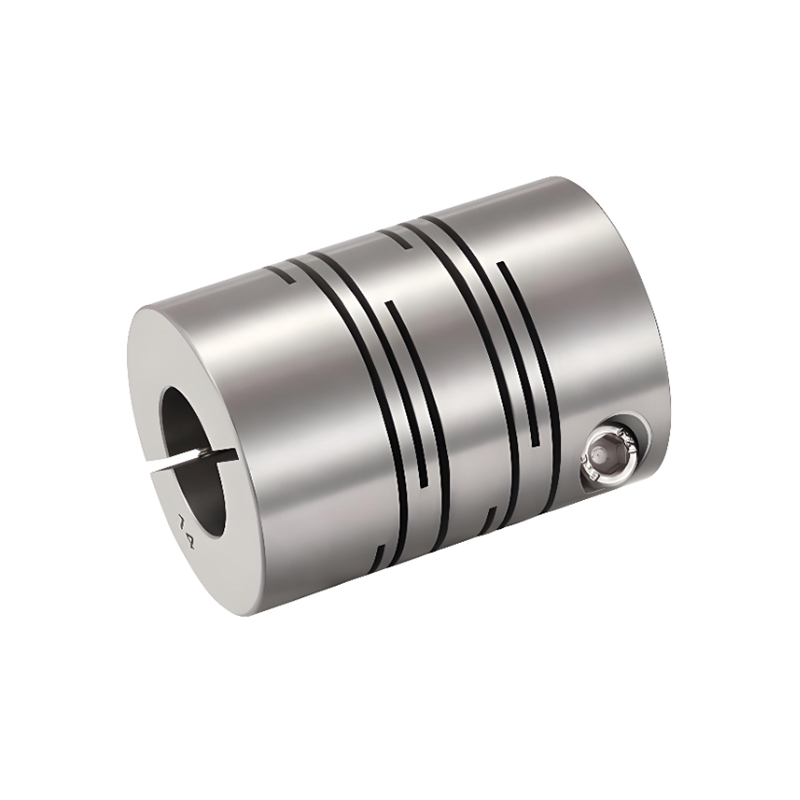

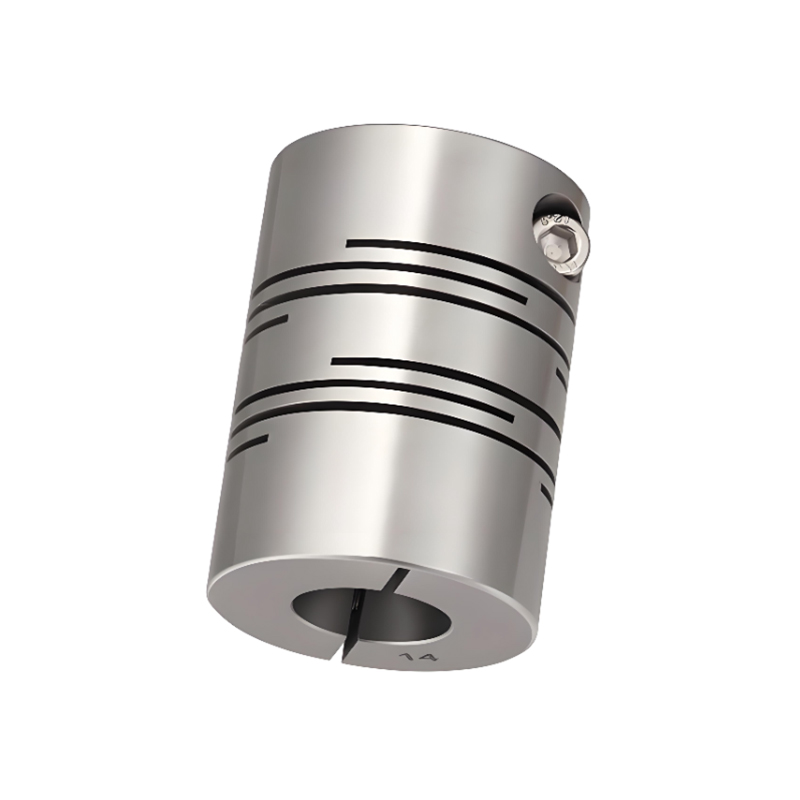

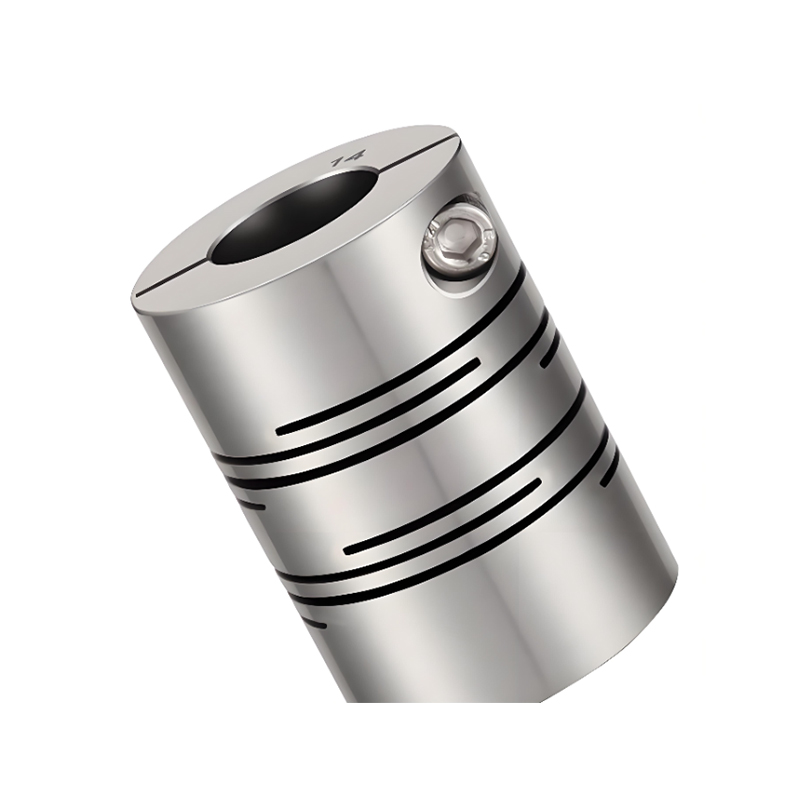

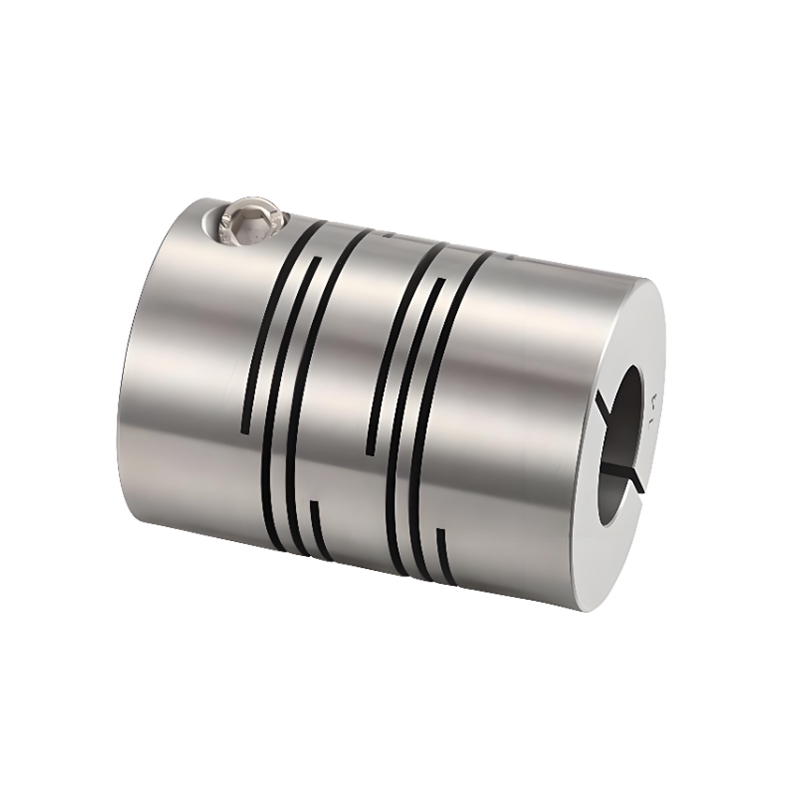

RSK-CPPCG korkean lujan ruostumattomasta teräksestä valmistettu rinnakkaislinjainen akselin kytkentäpuristintyyppi

Koodinimi

D

L

Vakio sisähalkaisija (mm)

K

W

F

M

Kiristysmomentti (N.m)

RSK-CPPCG

16

17.4

3 4 5 6

0.55

1.18

3.0

M2.5

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9 525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9 525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9 525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Huomautus: Kytkimen molemmissa päissä olevat sisäreiät voidaan vapaasti yhdistää pienimmän ja suurimman sisähalkaisijan kanssa. Taulukkoon merkityt sisähalkaisijakoot ovat vain viitteellisiä. Myös asiakkaan vaatima reiän halkaisija on vain viitteellinen. Asiakkaan tarvitseman reiän halkaisijan saamiseksi ota yhteyttä.

Koodinimi

D

L

Nimellisvääntömomentti (N.m)

Salli poikkeama (mm)

Salli kallistus (∠°)

Salli aksiaalinen poikkeama (mm)

Salli RPM

Staattinen vääntöjäykkyys (N.m/rad)

Hitausmomentti (N.m)

Paino (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Huomautus: Yllä oleva inertiamomentti ja tekniset parametrit mitataan suurimman aukon standardilla. Suurin nimellisvääntömomenttiarvo liittyy itse kytkimen kestävyyteen. Mitä suurempi ulkohalkaisija, sitä suurempi voima, ja mitä pienempi ulkohalkaisija, sitä suurempi on sallittu nopeus.
