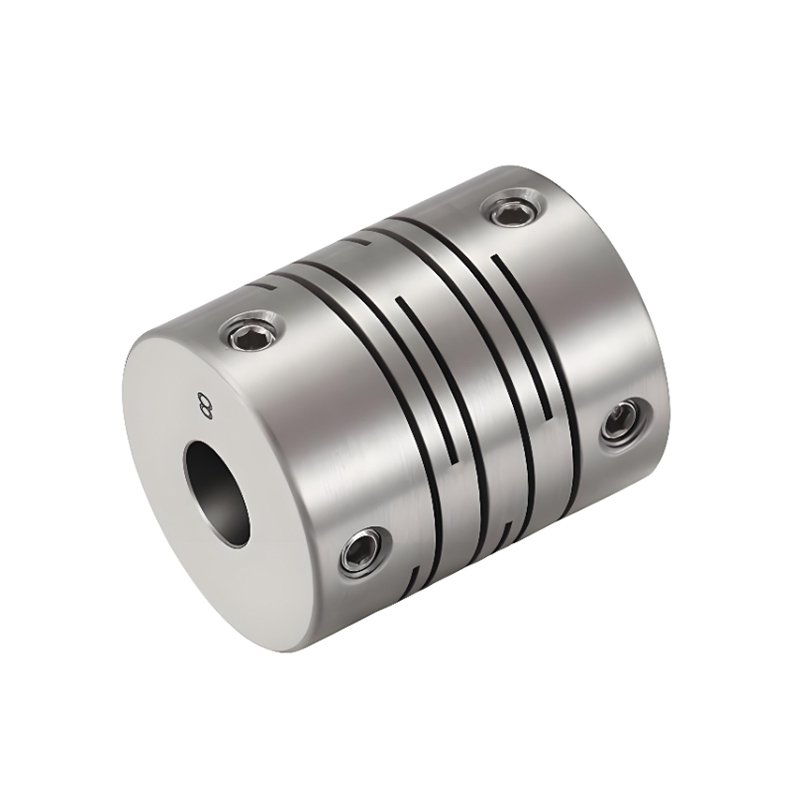

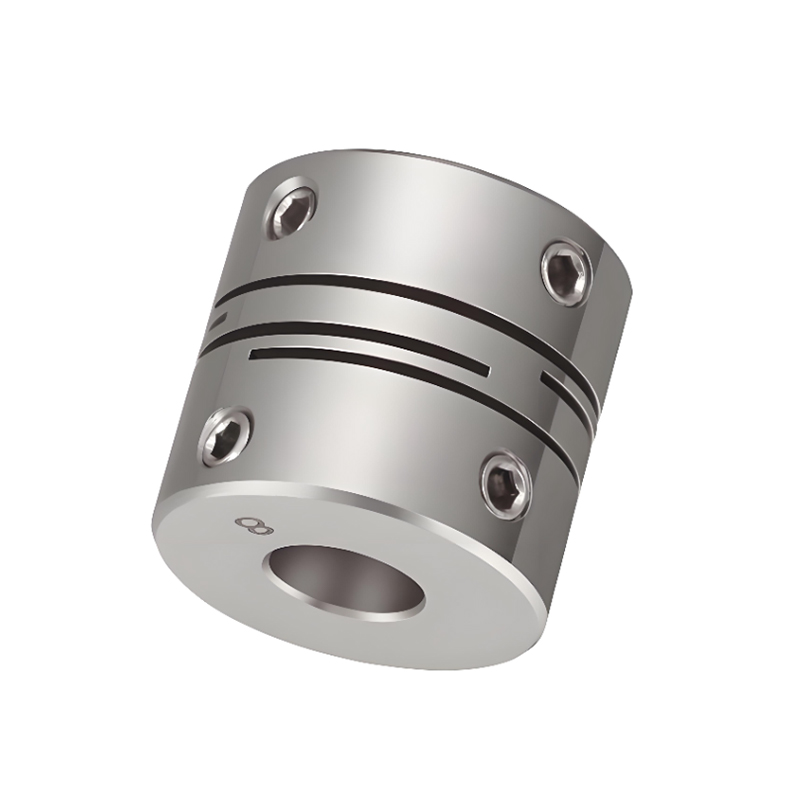

RSK-CPPG korkean jäykkyyden ruostumattomasta teräksestä valmistettu rinnakkaislinjainen akselikytkimen sijoitteluruuvityyppi

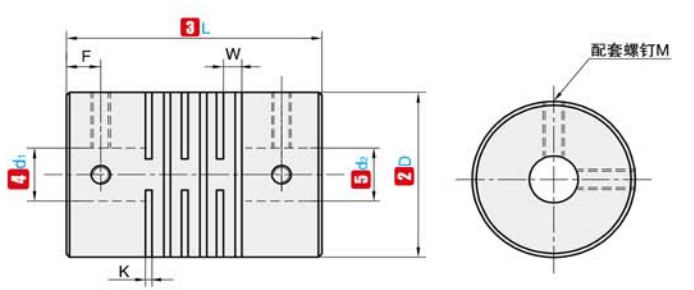

Koodinimi

D

L

Vakio sisähalkaisija (mm)

K

W

F

M

Kiristysmomentti (N.m)

RSK-CPPG

16

17.4

3 4 5 6

0.55

1.18

3.0

M3

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9 525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9 525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9 525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Huomautus: Kytkimen molemmissa päissä olevat sisäreiät voidaan vapaasti yhdistää pienimmän ja suurimman sisähalkaisijan kanssa. Taulukkoon merkityt sisähalkaisijakoot ovat vain viitteellisiä. Myös asiakkaan vaatima reiän halkaisija on vain viitteellinen. Asiakkaan tarvitseman reiän halkaisijan saamiseksi ota yhteyttä.

Koodinimi

D

L

Nimellisvääntömomentti (N.m)

Salli poikkeama (mm)

Salli kallistus (∠°)

Salli aksiaalinen poikkeama (mm)

Salli RPM

Staattinen vääntöjäykkyys (N.m/rad)

Hitausmomentti (N.m)

Paino (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Huomautus: Yllä oleva inertiamomentti ja tekniset parametrit mitataan suurimman aukon standardilla. Suurin nimellisvääntömomenttiarvo liittyy itse kytkimen kestävyyteen. Mitä suurempi ulkohalkaisija, sitä suurempi voima, ja mitä pienempi ulkohalkaisija, sitä suurempi on sallittu nopeus.
