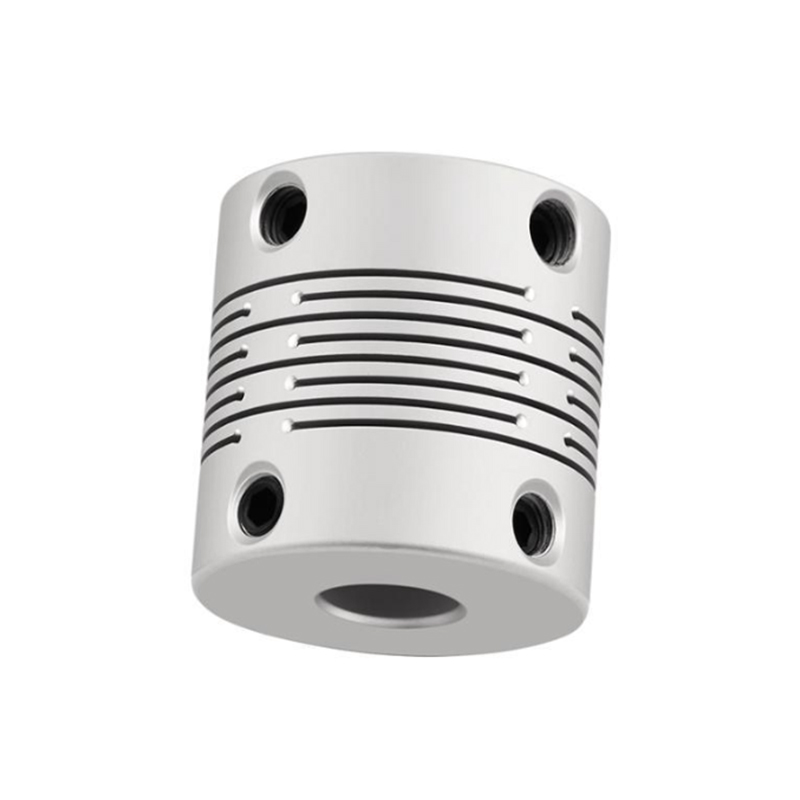

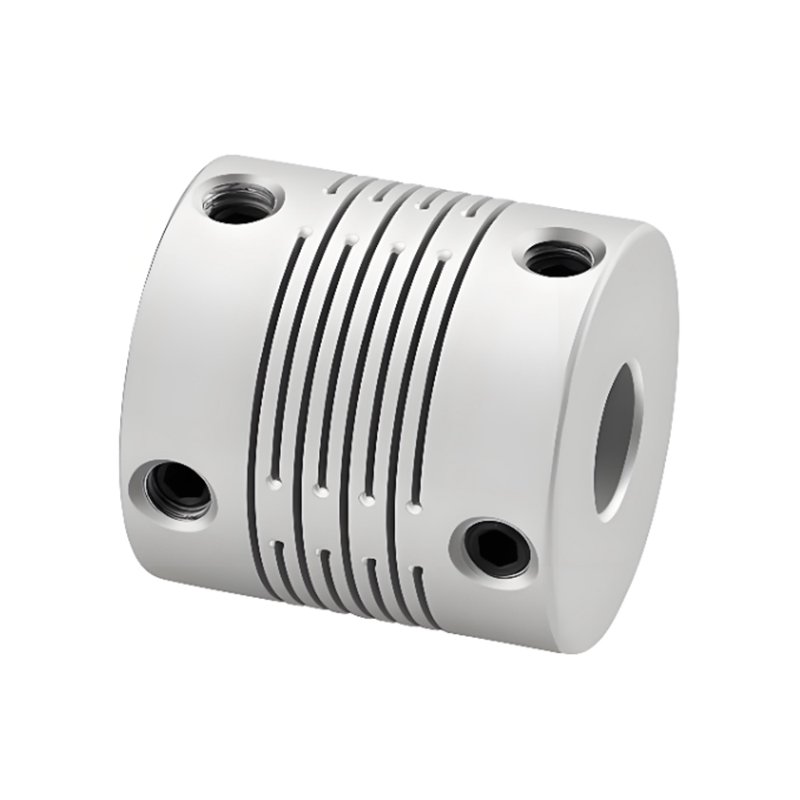

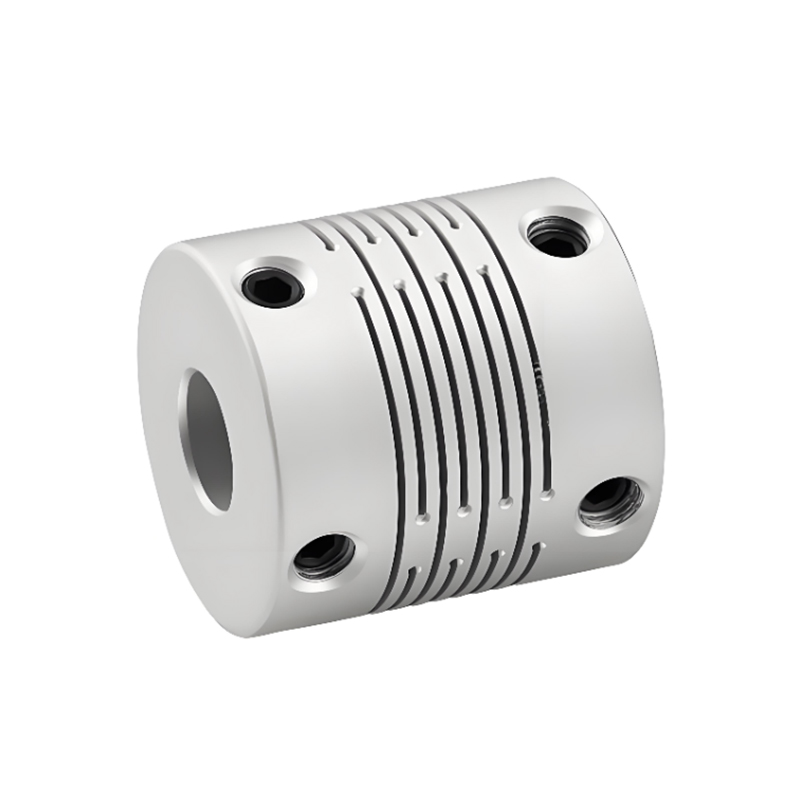

RSK-CPP korkean jäykkyyden alumiiniseoksesta valmistettu rinnakkaispalkkiakselin kytkimen sijoitusruuvi

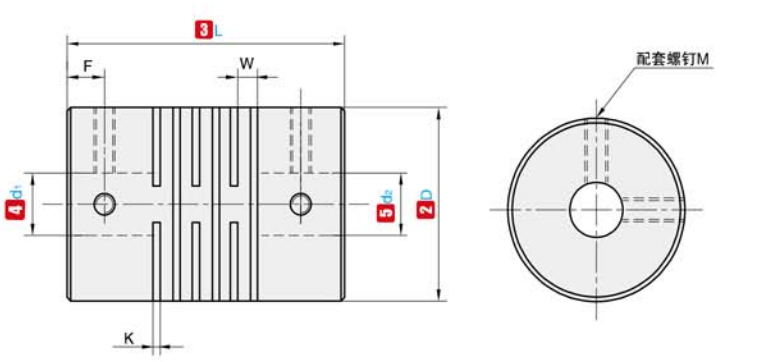

Koodinimi

D

L

Vakio sisähalkaisija (mm)

K

W

F

M

RSK-CPP

16

17.5

3 4 5 6

0.55

1.18

3.0

M3

19

20

3 4 5 6  6.35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6,35    7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6,35  7  8  9  9 525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9 525  10  11  12  12,7  14  15  16

0.8

2.09

5.0

M5

Koodinimi

D

L

Nimellisvääntömomentti (N.m)

Salli poikkeama (mm)

Salli kallistus (∠°)

Salli aksiaalinen poikkeama (mm)

Salli RPM

Staattinen vääntöjäykkyys (N.m/rad)

Hitausmomentti (N.m)

Paino (g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2.0x10 ^-6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

64

Huomautus: Yllä oleva inertiamomentti ja tekniset parametrit mitataan suurimman aukon standardilla. Suurin nimellisvääntömomenttiarvo liittyy itse kytkimen kestävyyteen. Mitä suurempi ulkohalkaisija, sitä suurempi voima, ja mitä pienempi ulkohalkaisija, sitä suurempi on sallittu nopeus.
