Erittely

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille

Nopea asennus ja irrotus säästää aikaa ja vaivaa

Erittäin pitkä käyttöikä

Yksinkertainen rakenne ja helppo huoltaa

Matalat asennusvaatimukset ja laaja valikoima malleja

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on alhaisempi kuin yleiskytkimille

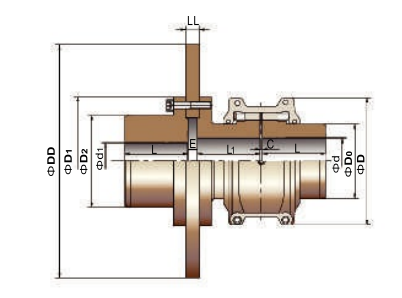

Malli	Nimellinen vääntömomentti/ Tn N. M	Jarrumomentti Tn N.m	Sallittu nopeus/ N rpm	Suurin akselireikä/ d1 mm	Suurin akselireikä d mm	Aksiaalinen pituus L mm	Pituuden joukossa L1 mm	Jarrulevyn ulkomitat DD mm	Jarrulevyn leveys LL mm	D mm	D2 mm	Avaruus C mm	Avaruus E mm	Paino (ei reikää ei levyä) kg	Öljypanos (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240 T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Kuvaile

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin.

Jiangsu RSK:n serpentiinijousiverkon kytkin yhdistää hammaspyörien korkean vääntökapasiteetin elastisten kytkimien joustavuuteen, mikä tekee siitä yksinkertaisemman ja ihanteellisen vaihtoehdon keskiraskaiden ja raskaiden kytkimien joukossa. Sen nopea irrotusrakenne eliminoi asennus- ja irrotusvaikeudet täysin, mikä tarjoaa taloudellisemman ja luotettavamman kytkentäratkaisun.

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille.

RSK serpentiinijousiristikytkimen hammaspinnat koostuvat useista kaarevista pinnoista, joiden ansiosta kosketuspinta voi vaihdella kuormituksen muutosten mukaan. Tämän rakenteen ansiosta kytkin kestää paremmin kuormitusiskuja ja vaihtelevia kuormia, mikä varmistaa paremman turvallisuuden käynnistyksen aikana tai epätasaisissa kuormitusolosuhteissa. Lisäksi jousen joustava voimansiirto vaimentaa huomattavan määrän värähtelyvoimia. Sen vaimennusvaikutus vähentää iskun tärinää yli 36 %, mikä tekee siitä todellisen iskun- ja tärinäsuodattimen voimansiirtojärjestelmiin.

Nopea asennus ja irrotus säästää aikaa ja vaivaa.

Kytkimien asennuksessa ja purkamisessa ilmeneviin vaikeuksiin ja tehottomuuteen pyrkien RSK on kehittänyt upouuden pikaliittimen. Se käyttää kartiomaista pintaliitäntää ja käyttää useita erittäin lujia pultteja päätypinnassa voiman kohdistamiseen, mikä saavuttaa sekä laajenemis- että liitosvaikutuksia. Tämä rakenne mahdollistaa välyssovituksen asennuksen aikana ja tarjoaa samalla häiriösovituksen suorituskyvyn, mikä säästää yli 70 % ajasta verrattuna perinteisiin häiriösovitustuotteisiin.

Erittäin pitkä käyttöikä.

Kartiomainen jousi on valmistettu erittäin lujasta seosteräksestä, ja se käy läpi tiukan lämpökäsittelyprosessin ylivertaisen jäykkyyden ja joustavuuden saavuttamiseksi. Jousen pinta on tarkkuushiekkapuhallettu pintakerroksen molekyylirakenteen puristamiseksi, mikä parantaa kulutuskestävyyttä ja pidentää käyttöikää.

Yksinkertainen rakenne ja helppo huoltaa.

Matalat asennusvaatimukset ja laaja valikoima malleja.

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on pienempi kuin yleiskytkimillä. Jousi voi heilua vapaasti puoliliitosholkin hammasurissa, mikä mahdollistaa huomattavat radiaaliset, kulma- ja aksiaaliset poikkeamat kahden akselin välillä. Niin kauan kuin nämä poikkeamat pysyvät tietyllä alueella, ne eivät vaikuta voimansiirron suorituskykyyn, eivätkä aiheuta melua tai vaaranna käyttöikää.
