Name: RSK Serpentine Spring Grid Kytkimen vaipan aksiaalinen asennustyyppi
Rating: 5 (99 reviews)

Tekniset tiedot

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille

Nopea asennus ja irrotus säästää aikaa ja vaivaa

Erittäin pitkä käyttöikä

Yksinkertainen rakenne ja helppo huoltaa

Matalat asennusvaatimukset ja laaja valikoima malleja

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on alhaisempi kuin yleiskytkimille

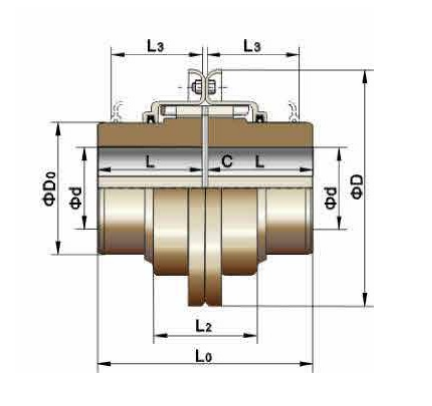

Malli	Nimellismomentti/Tn N. M	Sallittu nopeus/N rpm	Suurin akselireikä L mm	Aksiaalinen pituus L mm	Pituus L0 mm	L2 mm	D mm	D0 mm	Välikappale C mm	Paino (ei reikää) kg	Öljyvaraus kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170 T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Kuvaus

Se on yksinkertainen ja kustannustehokas kytkin suuren vääntömomentin sovelluksiin.

Jiangsu RSK:n serpentiinijousiverkon kytkin yhdistää hammaspyörien korkean vääntökapasiteetin elastisten kytkimien joustavuuteen, mikä tekee siitä yksinkertaisemman ja ihanteellisen vaihtoehdon keskiraskaiden ja raskaiden kytkimien joukossa. Sen nopea irrotusrakenne eliminoi asennus- ja irrotusvaikeudet täysin, mikä tarjoaa taloudellisemman ja luotettavamman kytkentäratkaisun.

Iskunkestävyys, tärinänvaimennus ja sopeutuvuus vaihteleviin kuormituksiin tarjoavat paremman suojan laitteille.

RSK serpentiinijousiristikytkimen hammaspinnat koostuvat useista kaarevista pinnoista, joiden ansiosta kosketuspinta voi vaihdella kuormituksen muutosten mukaan. Tämän rakenteen ansiosta kytkin kestää paremmin kuormitusiskuja ja vaihtelevia kuormia, mikä varmistaa paremman turvallisuuden käynnistyksen aikana tai epätasaisissa kuormitusolosuhteissa. Lisäksi jousen joustava voimansiirto vaimentaa huomattavan määrän värähtelyvoimia. Sen vaimennusvaikutus vähentää iskun tärinää yli 36 %, mikä tekee siitä todellisen iskun- ja tärinäsuodattimen voimansiirtojärjestelmiin.

Nopea asennus ja irrotus säästää aikaa ja vaivaa.

Kytkimien asennuksessa ja purkamisessa ilmeneviin vaikeuksiin ja tehottomuuteen pyrkien RSK on kehittänyt upouuden pikaliittimen. Se käyttää kartiomaista pintaliitäntää ja käyttää useita erittäin lujia pultteja päätypinnassa voiman kohdistamiseen, mikä saavuttaa sekä laajenemis- että liitosvaikutuksia. Tämä rakenne mahdollistaa välyssovituksen asennuksen aikana ja tarjoaa samalla häiriösovituksen suorituskyvyn, mikä säästää yli 70 % ajasta verrattuna perinteisiin häiriösovitustuotteisiin.

Erittäin pitkä käyttöikä.

Kartiomainen jousi on valmistettu erittäin lujasta seosteräksestä, ja se käy läpi tiukan lämpökäsittelyprosessin ylivertaisen jäykkyyden ja joustavuuden saavuttamiseksi. Jousen pinta on tarkkuushiekkapuhallettu pintakerroksen molekyylirakenteen puristamiseksi, mikä parantaa kulutuskestävyyttä ja pidentää käyttöikää.

Yksinkertainen rakenne ja helppo huoltaa.

Matalat asennusvaatimukset ja laaja valikoima malleja.

Serpentiinijousiristikkoliittimien asennustarkkuusvaatimus on pienempi kuin yleiskytkimillä. Jousi voi heilua vapaasti puoliliitosholkin hammasurissa, mikä mahdollistaa huomattavat radiaaliset, kulma- ja aksiaaliset poikkeamat kahden akselin välillä. Niin kauan kuin nämä poikkeamat pysyvät tietyllä alueella, ne eivät vaikuta voimansiirron suorituskykyyn, eivätkä aiheuta melua tai vaaranna käyttöikää.
