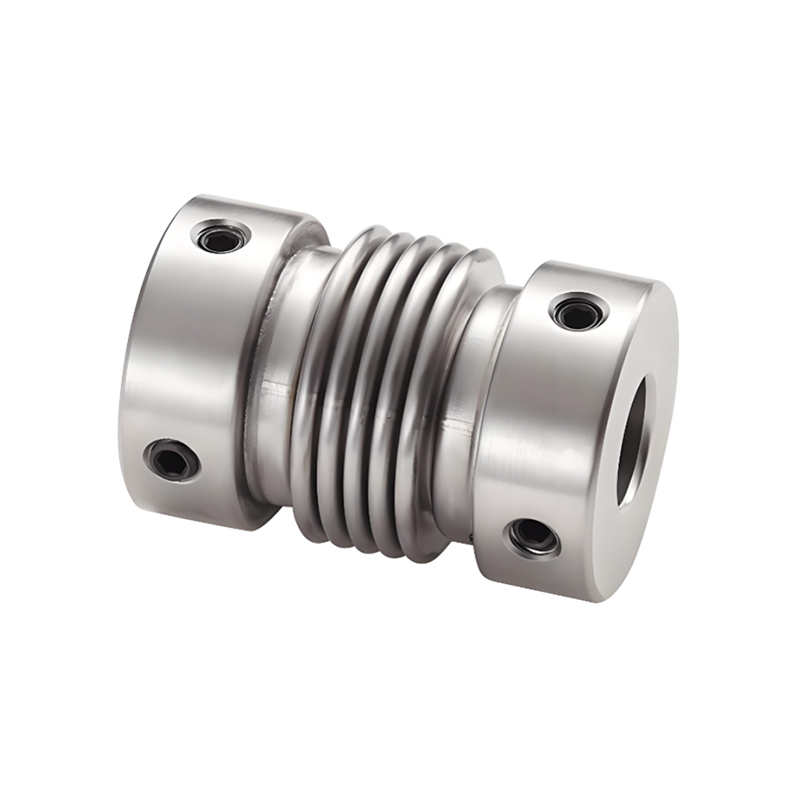

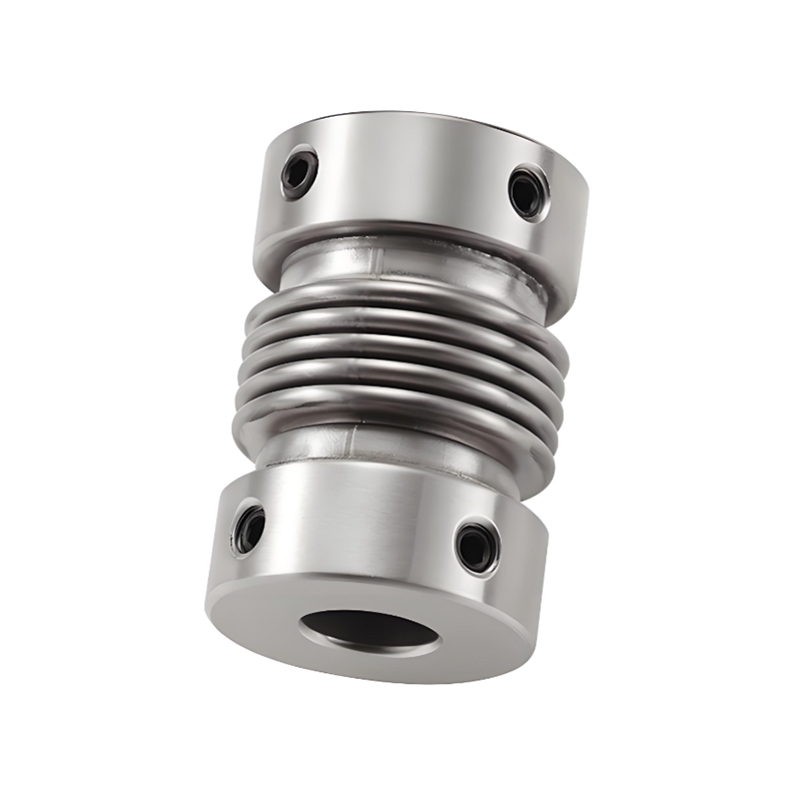

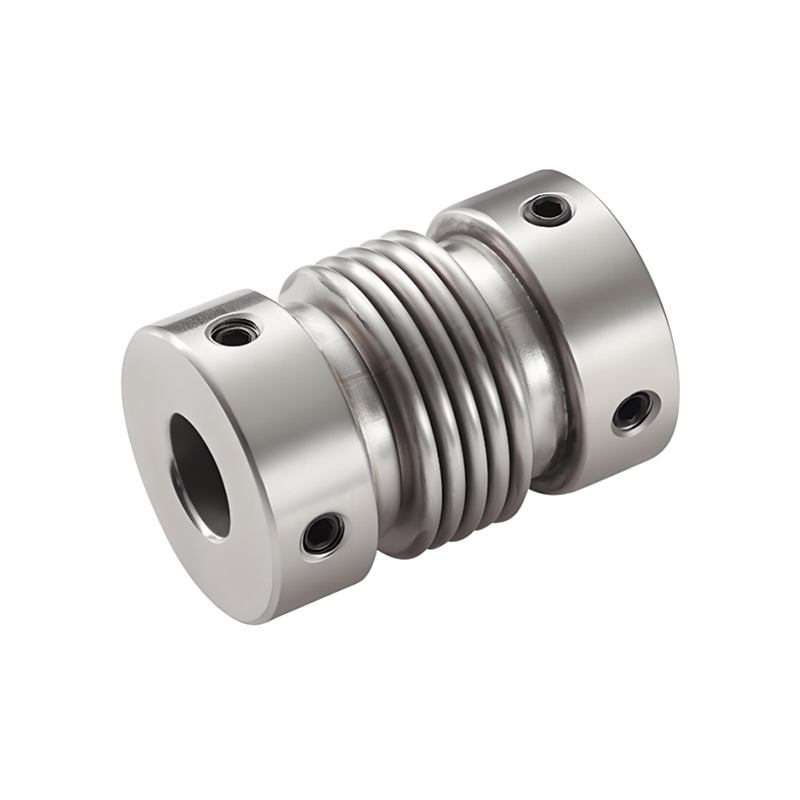

Name: RSK-CPRG Hyvä korroosionkestävyys ruostumattomasta teräksestä valmistettujen palkeiden liitosten sijoitusruuvi
Rating: 5 (99 reviews)

RSK-CPRG Hyvä korroosionkestävyys ruostumattomasta teräksestä valmistettujen palkeiden liitosten sijoitusruuvi

Ota yhteyttä

Tekniset tiedot

> Kokonaisuus on valmistettu ruostumattomasta teräksestä, jolla on erinomainen korroosionkestävyys

> Laserhitsaus palkeen ja akseliholkin välillä, nollakierto, sopii eteen- ja taaksepäin

> Paljerakenne kompensoi radiaali-, kulma- ja aksiaalipoikkeamat tehokkaammin

>Paikannusruuvin kiristysmenetelmä

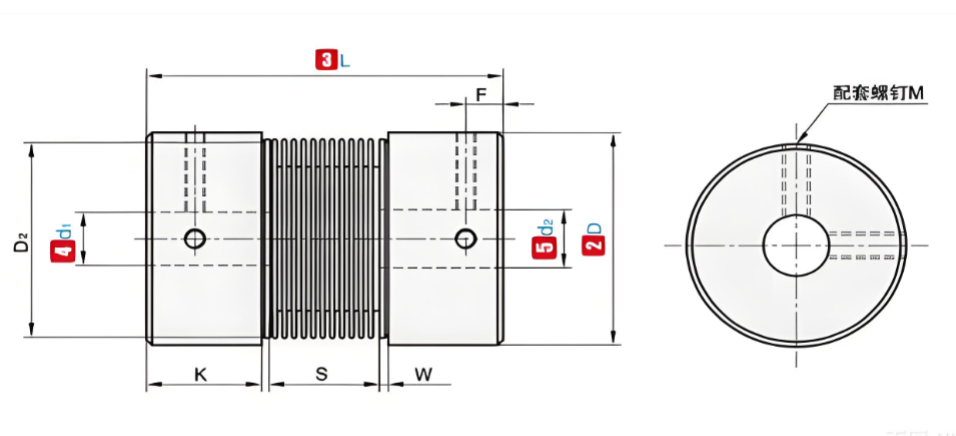

P/N	ΦD	L	Vakio sisähalkaisija (mm)	K	W	S	D₂	F	M	Kiristysmomentti (N.m)
RSK-CPRG	16	27	4-5-6-6,35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6,35-7-8-9-9,525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6,35-7-8-9-9,525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6,35-7-8-9-9,525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12.7-14-15	8	4	18	27.2	4.5	M5	5
Huomautus: Kytkimen molemmissa päissä olevat sisäreiät voidaan vapaasti yhdistää pienimmän ja suurimman sisähalkaisijan kanssa. Taulukkoon merkityt sisähalkaisijakoot ovat vain viitteellisiä. Myös asiakkaan vaatima reiän halkaisija on vain viitteellinen. Asiakkaan tarvitseman reiän halkaisijan saamiseksi ota yhteyttä.

P/N	ΦD	L	Nimellisvääntömomentti (N.m)	Salli poikkeama (mm)	Salli kallistus (∠°)	Salli aksiaalinen poikkeama (mm)	Salli RPM	Staattinen vääntöjäykkyys (N.m/rad)	Hitausmomentti (N.m)	Paino (g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2.0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6,2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1.3	11000	330	6,7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1.3	10000	490	2,0X10⁻⁵	128
Huomautus: Yllä oleva inertiamomentti ja tekniset parametrit mitataan suurimman aukon standardilla. Suurin nimellisvääntömomenttiarvo liittyy itse kytkimen kestävyyteen. Mitä suurempi ulkohalkaisija, sitä suurempi voima, ja mitä pienempi ulkohalkaisija, sitä suurempi on sallittu nopeus.

Kuvaus

Kytkin koostuu pääosin kahdesta lujasta ruostumattomasta teräksestä valmistetusta navasta ja ohutseinäisestä ruostumattomasta teräksestä valmistetusta palkeesta keskellä. Ainutlaatuinen palkerakenne ei ainoastaan kompensoi tehokkaasti säteittäisiä, kulma- ja aksiaalisia poikkeamia kahden akselin välillä varmistaen tasaisen ja tarkan voimansiirron, kun asennusvirhe tai akseli siirtyy laitteen käytön aikana, vaan myös vaimentaa tärinää, vähentää laitteen toimintamelua ja pidentää yleistä käyttöikää.

Materiaaliltaan korkealaatuinen ruostumaton teräs on valittu antamaan kytkimelle erinomaiset öljyn- ja korroosionkestävyysominaisuudet ilman pelkoa kaikenlaisesta öljyn ja kemiallisten välineiden eroosioista, ja se soveltuu elintarvikejalostukseen, kemianteollisuuteen, lääketeollisuuteen ja muihin teollisuudenaloihin, joilla on erittäin korkeat hygienia- ja korroosionkestävyysvaatimukset. Erityinen tiivistysrakenne estää edelleen ulkoisten epäpuhtauksien pääsyn sisään ja varmistaa sisäisen tarkkuusrakenteen vakaan toiminnan.

Sillä ei ole aukkoa ja korkea herkkyys, se voi siirtää tarkasti vääntömomentin, vahvan vääntöjäykkyyden, yhdenmukaiset myötä- ja vastapäivään pyörimisominaisuudet, korkea lähetystarkkuus ja se voi täyttää korkean tarkkuuden laitteiden toimintavaatimukset. On olemassa erilaisia asennusmenetelmiä, mukaan lukien yläruuvikiinnitystyyppi, puristinkiinnitystyyppi ja laajennusholkin kiinnitystyyppi, jotka on helppo käyttäjien valita joustavasti todellisten työolosuhteiden mukaan, ja asennus on yksinkertainen ja nopea. Huoltovapaa ominaisuus vähentää huomattavasti laitteiden käyttö- ja huoltokustannuksia sekä parantaa tuotannon tehokkuutta. Olipa kyseessä erittäin tarkka CNC-työstökone tai automatisoitu tuotantolinja, jolla on erittäin korkeat vakavuusvaatimukset, tämä kytkin voi osoittaa erinomaisen suorituskyvyn ja antaa vankan takuun laitteiston vakaalle toiminnalle.
