Erittely

RSK-NGCL Drum Gear Coupling with Brake Wheel on raskaaseen käyttöön tarkoitettu integroitu kytkin, joka on suunniteltu samanaikaisesti voimansiirtoon ja jarrutustoimintoihin. Siinä on jarrurumpu (levy) kytkimen runkoon, mikä mahdollistaa suoran yhteensopivuuden tavallisten rumpu- tai jarrusatulalevyjarrujen kanssa. Tämä kytkin soveltuu materiaalinkäsittely-, nosturi- ja metallurgisten sovellusten käyttöjärjestelmiin, jotka vaativat kompaktia rakennetta ja synkronoitua jarrutustehoa.

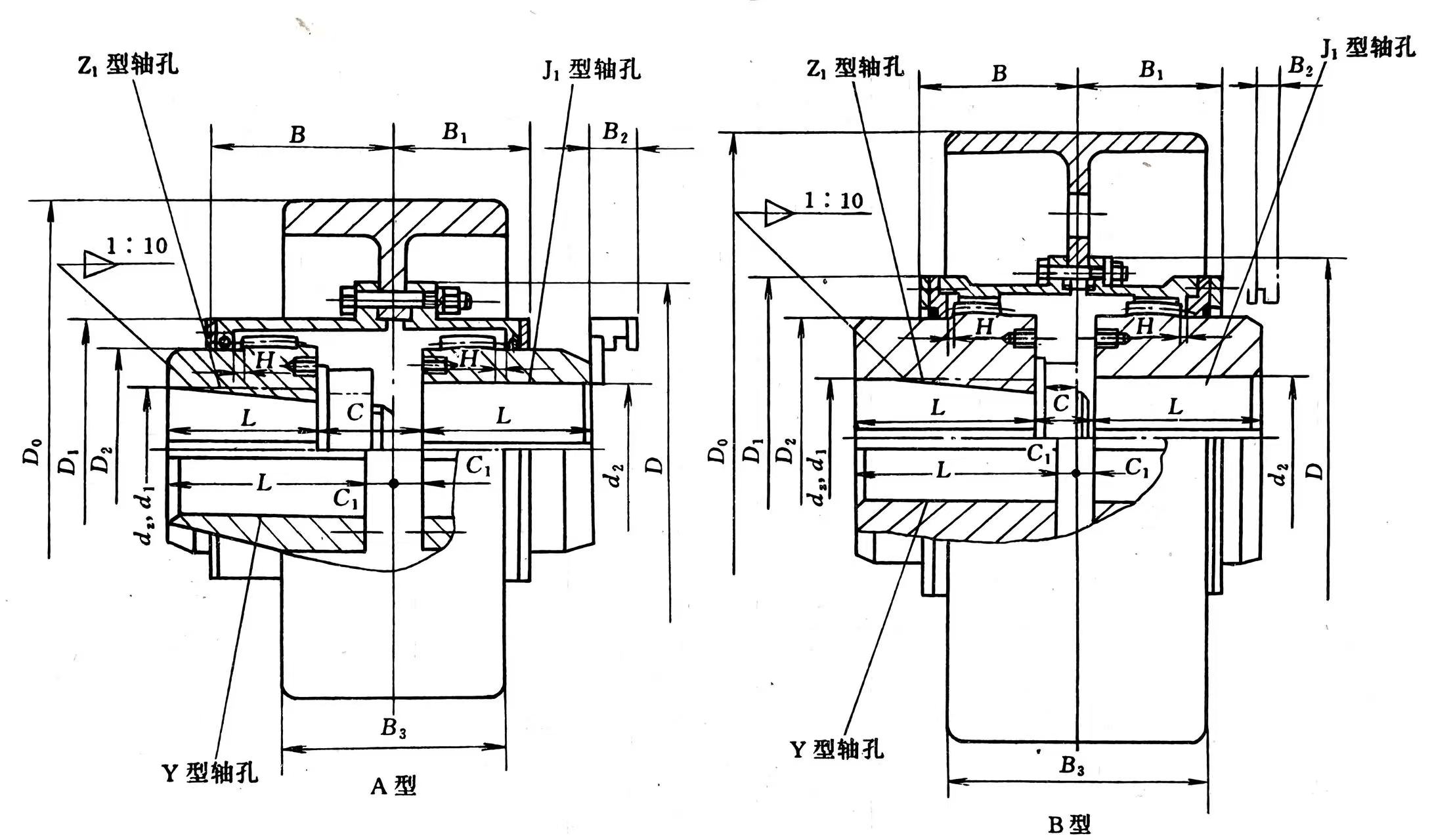

Malli	Nimellinen Vääntömomentti /N·m	Sallittu kierto Nopeus [n]	Akselin reiän halkaisija		Akselin reikä Pituus L		D₀	D	D1	D₂	C	C1	H	B	B1	B2	B3	Voitelurasva Annostus /ml	Paino m/kg	Hetki Inertiasta I
			d₂	d₁, d₂	Y	J1,Z1
NGCL1	355	4000	20-35	20, 22, 24	52	38	160	103	71	50	30	8	2	56	42	38	68	51	7	0.07
				25, 28	62	44													7.3	0.07
				30, 32, 35	82	60													8	0.071
NGCL2	630	4000	25-45	25, 28	62	44	160	115	83	60	36	8	2	68	48	42	68	70	9	0.079
				30, 32, 35、38	82	60													9.7	0.08
				40, 42, 45	112	84													11	0.083
NGCL3	1000	3800	30-55	28	62	44	200	127	95	75	41	8	2	70	49	42	85	107	14.6	0.181
				30, 32, 35、38	82	60													15.2	0.184
				40, 42, 45、48、50、 55, 56	112	84													17	0.187
NGCL4	1600	3800	40-65	38	82	60	200	149	116	90	41	8	2	74	53	42	85	137	18.6	0.225
				40, 42, 45、48、50、 55, 56	112	84													21.4	0.237
				60, 63, 65	142	107													23.8	0.246
NGCL5	2800	3000	45-75	40, 42, 45、48、50、 55, 56	112	84	250	167	134	105	48	8	2.5	84	58	42	105	201	31.8	0.58
				60, 63, 65、70、71、75	142	107													34.4	0.609
NGCL6	4500	3000	50-90	45, 48, 50, 55, 56	112	84	250	187	153	125	49	9	2.5	85	59	42	105	238	37.2	0.714
				60, 63, 65、70、71、75	142	107													38.5	0.754
				80, 85, 90	172	132													47.6	0.795
NGCL7	6300	2400	60-100	50, 55, 56	112	84	315 (300)	204	170	140	53	9	2.5	93	63	42	132	298	48.8	1.17
				60, 63, 65、70、71、75	142	107													55.2	1.234
				80, 85, 90、95	172	132													61.8	1.299
				100	212	167													71.1	1.388
NGCL8	9000	1900	70-110	55, 56	112	84	400	230	186	155	64	12	3	112	77	47	168	465	80.7	3.747
				60, 63, 65、70、71、75	142	107													90	3.841
				80, 85, 90、95	172	132													96.5	3.939
				100, 110	212	167													108	4.072
NGCL9	14000	1500	80-130	60, 63, 65、70、71、75	142	107	500	256	212	180	71	13	3	119	80	47	210	561	128	9.427
				80, 85, 90、95	172	132													138	9.605
				100, 110、120、125	212	167													151	9.847
				130	252	202													167	10.109

Kuvaile

Hammaskytkin on suuren vääntömomentin mekaaninen liitin ei-kollineaarisille akseleille, joka käyttää sisäisiä/ulkoisia hammaspyörän hampaita hihoissa siirtämään voimaa samalla kun se kompensoi kulma-, säteittäis- ja aksiaalisuuntaista poikkeamaa, mikä tekee siitä ihanteellisen raskaaseen teollisuuskäyttöön, kuten terästehtaisiin, pumppuihin ja kuljettimiin, joissa suuri teho vaatii kuitenkin asianmukaista huoltoa ja huoltoa. pitkäikäisyys.

Miten se toimii

Komponentit: Jokaiseen akseliin kiinnitetään kaksi napaa (ulkoisilla hammaspyörän hampailla), jotka on yhdistetty holkeilla (sisäisellä hammaspyörän hampailla).

Virheen kompensointi: Hammaspyörän hampaat mahdollistavat liikkeen, taipumisen käsitelläkseen akselien välisiä kulmavirheitä (sivulta sivulle), säteittäistä (offset) ja aksiaalista (päästä päähän).

Vääntömomentin siirto: Korkea pintakosketus kruunuhammaspyörän hampaiden välillä tarjoaa tehokkaan, suuren vääntömomentin voimansiirron poikkeuksellisella vääntöjäykkyydellä.

Tärkeimmät ominaisuudet ja edut

Suuri vääntömomentti: Pystyy käsittelemään erittäin suuria vääntömomenttikuormia.

Kompakti: Tarjoaa korkean teho-painosuhteen ja sopii ahtaisiin tiloihin.

Luotettava: Tarjoaa pitkän käyttöiän asianmukaisella voitelulla.

Monipuolinen: Saatavana eri kokoonpanoissa (yksi-/kaksoiskytkentä, jäykät/joustavat puolikkaat) erilaisiin tarpeisiin.

Sovellukset

Rullakäytöt (teräs-, paperiteollisuus)

Pumput, tuulettimet, kuljettimet

Sähköntuotantolaitteet

Huolto

Vaatii säännöllistä voitelua (rasvaa) hammaspyörän hampaiden suojaamiseksi.

Oikea kohdistus asennuksen aikana on kriittinen luotettavuuden ja pitkäikäisyyden kannalta.
