RSK Grid -liittimet Asennusohjeet

Suoritus kytkentä riippuu suurelta osin asennuksesta ja huollosta. Grid-kytkimet on suunniteltu toimimaan joko vaaka- tai pystyasennossa ilman muutoksia.

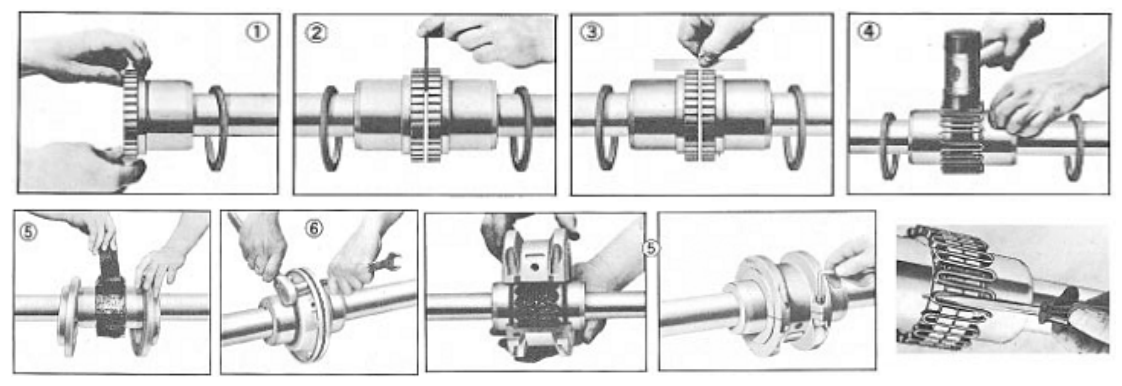

1. Asenna tiivisteet ja navat
Puhdista kaikki metalliosat palamattomalla liuottimella ja tarkista navat, akselit ja kiilaurat purseiden varalta. Sivele tiivisteet kevyesti rasvalla ja aseta ne akseleille ennen napojen asentamista. Asenna navat vastaaville akseleilleen siten, että navan pinta on samassa tasossa akselinsa pään kanssa, ellei toisin mainita. Kiristä ruuvit, kun ne on toimitettu.

2. Rako ja kulman kohdistus

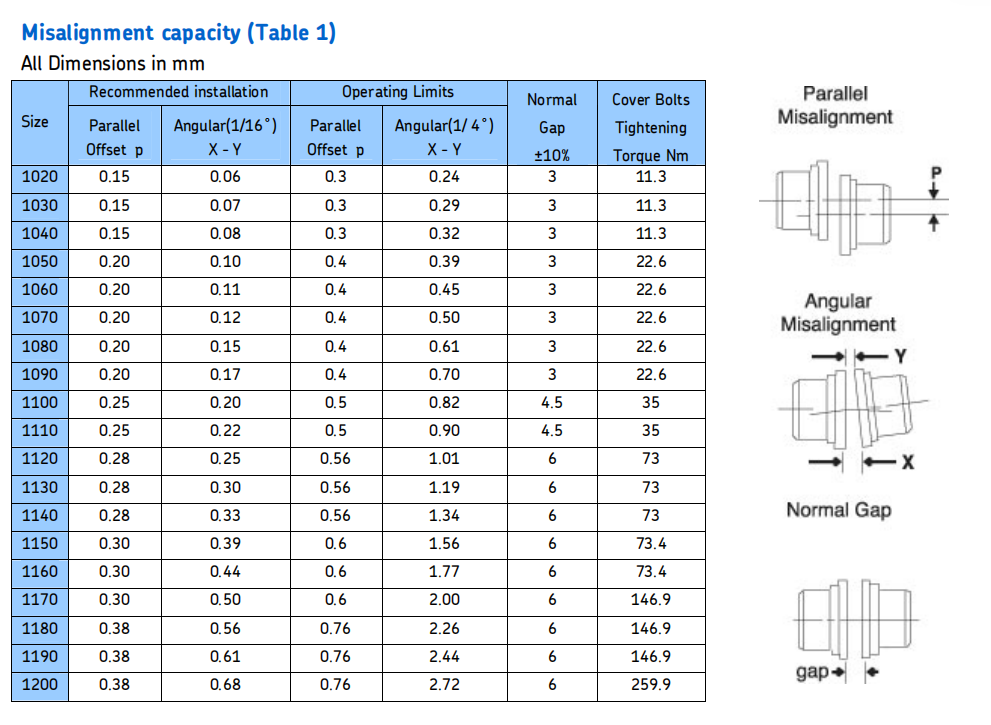

Käyttämällä välitankoa, joka on yhtä paksu kuin taulukossa 1 määritetty rako. Työnnä tanko kuvan osoittamalla tavalla samaan syvyyteen 90° välein ja mittaa tangon ja napapinnan välinen välys tuntimilla. Minimi- ja maksimimittausten ero ei saa ylittää taulukossa 1 määritettyjä kulmarajoja

3. Offset Alignment
Kohdista niin, että suora reuna lepää suorassa (tai taulukossa 2 määritellyissä rajoissa) molemmissa navoissa ja myös 90° välein. Välys ei saa ylittää taulukossa 1 määritettyjä rinnakkaissiirron asennusrajoja. Kiristä kaikki perustuksen pultit ja toista vaiheet 2 ja 3. Kohdista kytkin tarvittaessa.

4. Aseta ruudukko
Täytä rako ja urat määritellyllä voiteluaineella ennen ritilän asentamista. Kiinnitä ristikko samaan suuntaan; Tämä varmistaa oikean ristikon kosketuksen kannen puolikkaiden pyörimättömällä tapilla. Levitä ristikkoa hieman niin, että se kulkee kytkimen hampaiden yli ja istuta pehmeällä vasaralla.

5. Pakkaa rasvalla ja kokoa kannet
Täytä ristikon välit ja ympärillä olevat tilat mahdollisimman paljon voiteluainetta ja pyyhi ylimääräinen taso pois ristikon yläosasta. Aseta tiivisteet napoihin kannen urien kohdalle. Aseta tiivisteet alemman kannen puolikkaan laippaan ja asenna kannet niin, että vastinmerkit ovat samalla puolella. Työnnä tiivisteitä sisään, kunnes ne pysähtyvät tiivisteitä vasten ja kiinnitä kannen puolikkaat kiinnikkeillä, kiristä taulukossa ilmoitettuun momenttiin. Varmista, että tiivisteet pysyvät paikoillaan kiinnikkeiden kiristyksen aikana.
