Vaihteistokytkimen asennusohjeet

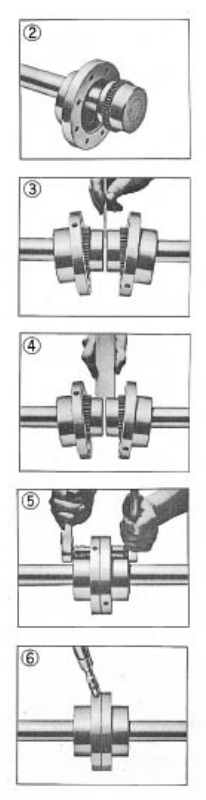

1. Asenna laipalliset holkit, tiivisteet ja navat

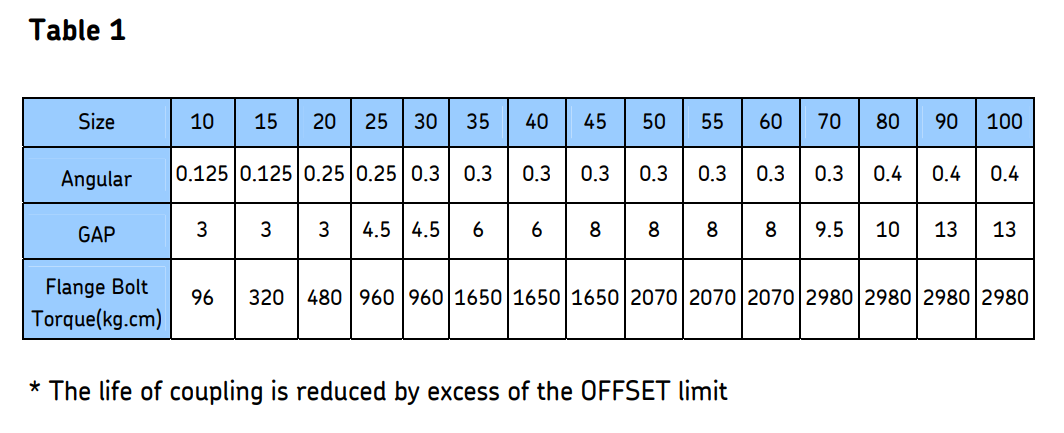

Puhdista kaikki osat. Rasvaa kruunun hammaspyörän hampaat ja O-rengas. Aseta O-rengas akseleille. Aseta laipalliset holkit tiivisterenkailla akseleille ja asenna navat vastaaville akseleilleen. Tiivistä kiilaurat vuotojen estämiseksi. Aseta kiinnitysruuvit ja kiristä. Sijoita laite suunnilleen napavälin kanssa taulukon 1 mukaisesti.

2. Rako ja kulman kohdistus

Käytä välitankoa, jonka paksuus vastaa taulukossa 1 määritettyä rakoa. Työnnä tanko samalle syvyydelle 90° välein ja mittaa tangon ja napapinnan välinen välys tuntimilla.

3. Offset Alignment

Kohdista akseli suoran tangon kanssa tarkastaen 90° välein taulukon 1 mukaisesti. Tarkista tuntoterillä. Varmista mittakellolla, ettet ylitä siirtymärajaa.

4. Kokoa kytkin

Aseta tiiviste laippojen väliin ja kiinnitä pultit siten, että voiteluaukko on 90°. Kiristä kiinnikkeet taulukossa 1 ilmoitettuun momenttiin.

5. Suuri koko (yli koko 70)

Asenna kytkentä kuten yllä. Irrota kaikki voitelutulpat ja lisää suositeltua rasvaa kytkimeen, kunnes ylimäärä valuu avatun voitelureiän läpi, ja tulppa sitten. Täytä rasvaa, kunnes se vuotaa yli avatun vastakkaisen reiän kohdalla.
